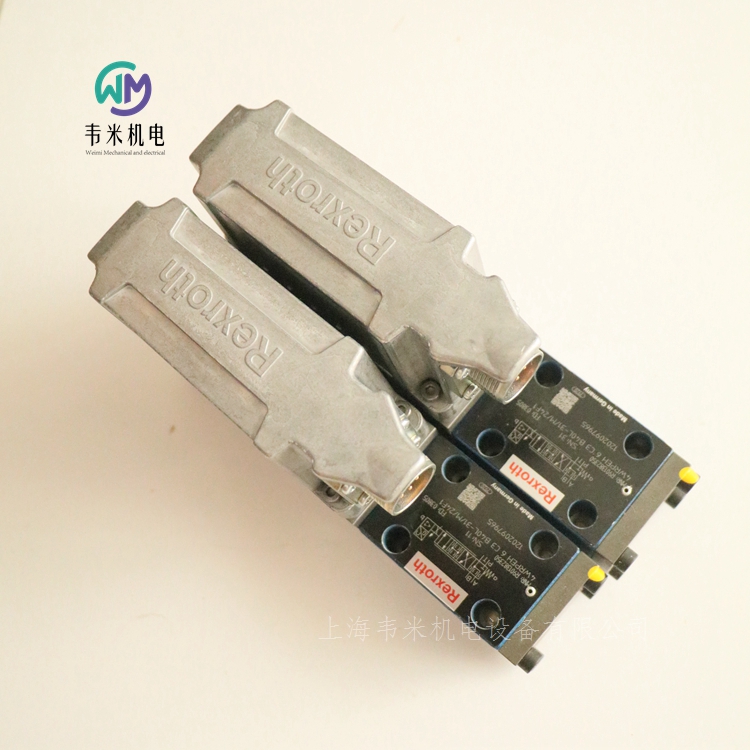

力士乐高频响比例方向阀4WRPEH6C3B40L-31/M/24F1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-Link 接口的集成电子元件 (OBE)（可选配减振板 ）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
德国力士乐REXROTH比例阀物料号和型号：
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
R901382350 4WRPEH6C3B40L-31/M/24F1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1

力士乐REXROTH先导式单向阀
Z2S 16
规格 16
组件系列 5X
大工作压力 315 bar
大流量 300 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-07-07-0-05
用于一个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
带预开口
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH液压锁订货号和型号：
R900328797 Z2S16-1-51/
R900402493 Z2S16A2-51/
R900402493 Z2S16A2-5X
R900328799 Z2S16B1-51

力士乐REXROTH先导式单向阀
Z2S 22
规格 25
组件系列 5X
大工作压力 315 bar
大流量 450 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
预开口标准
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号：
R900433031 Z2S22-2-51/
R900433031 Z2S22-2-5X
R900432915 Z2S22-1-51


力士乐REXROTH先导式单向阀
SV 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00
用于一个执行机构油口的无泄漏阻塞
带内部先导油回油
具有多种开启压力，可选
带或不带预开口，可选
单向阀安装套件可单独使用
耐腐蚀设计，可选
SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B，而无需外部先导压力。
条件： pA > pB 开启压力（压缩弹簧）。在相反方向上，座阀以液压方式紧闭。
油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此，提供了以下不同类型
SV（连接至 pA 的大阀芯端面 A2）或?
以及带预开口“A”和不带预开口“B”的型号。
型号“A”（带预开口）
该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠和提升座阀将先后被推出阀座。
注意！
型号“A”：
由于使用的是具有扩大的开口控制面积比的两层结构，使用较低的先导压力也可以安全卸载。?
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。?
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。?
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头！

力士乐REXROTH先导式单向阀
SV 10...32
R900599743 SV30GB1-4X/
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
内部先导油回油
可用于衰减释放的带预开口的型号，可选
具有多种开启压力，可选
单向阀安装套件可单独使用
防腐蚀设计
SV 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B，而无需外部先导压力。在相反方向上，座阀以液压方式紧闭。
条件： pA > pB 开启压力（压缩弹簧）。
油口 X 处的高先导压力足以使控制阀芯沿球座阀（型号“A”）方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此，为 SV 型（大环形区域）提供了带预开口“A”和不带预开口“B”的型号。 A3 ; with pA 已连接）。
型号“A”（带预开口）
该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠 和提升座阀将先后被推出阀座。
注意事项：
型号“A”：
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。‐
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
德国力士乐REXROTH先导式单向阀订货号和型号：
R900483369 SV10PA1-4X/
R900483368 SV10GA1-4X
R900459915 SV10PA3-42
R900403672 SV10PB2-4X
R900500216 SV20GA2-4X
R900587557 SV20PA1-4X
R900501802 SV20PB2-45
R900599535 SV20PA2-4X
R900500094 SV20PA1-4X/V
R900501151 SV30GA2-4X/
R900599890 SV30PA3-4X/
R900455015 SV10GA2-4X


力士乐REXROTH先导式单向阀
SL 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合  ISO 4401-03-02-0-05 和  ISO 5781-03-04-0-00
用于一个执行机构油口的无泄漏阻塞
带外部先导油回油
具有多种开启压力，可选
带或不带预开口，可选
单向阀安装套件可单独使用
耐腐蚀设计，可选
SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B，而无需外部先导压力。
条件： pA > pB 开启压力（压缩弹簧）。在相反方向上，座阀以液压方式紧闭。
油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此，提供了以下不同类型
SV（连接至 pA 的大阀芯端面 A2）或?
以及带预开口“A”和不带预开口“B”的型号。
型号“A”（带预开口）
该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠和提升座阀将先后被推出阀座。
注意！
型号“A”：
由于使用的是具有扩大的开口控制面积比的两层结构，使用较低的先导压力也可以安全卸载。
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。?
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头！

力士乐REXROTH先导式单向阀
SL 10...32
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
方向滑阀或方向座阀的可用附件，可选
外部先导油回油
可用于衰减释放的带预开口的型号，可选
具有多种开启压力，可选
单向阀安装套件可单独使用
防腐蚀设计
SL 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B，而无需外部先导压力。在相反方向上，座阀以液压方式紧闭。
条件：pA > pB 开启压力（压缩弹簧）。
油口 X 处的高先导压力足以使控制阀芯沿球座阀（型号“A”）方向移动，并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动（主动保持打开）。
为确保座阀主动打开，控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此，为 SL 型（小环形区域）提供了带预开口“A”和不带预开口“B”的型号。 A4。
型号 “A”（带预开口）
该阀配有一个附加的预开口。通过对油口 X 加压，控制阀芯将向右移动。这样一来，滚珠 和提升座阀将先后被推出阀座。
注意事项：
型号“A”：
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。
型号“B”：
阀门不带预开口时，可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
型号“6U” （带附带方向阀）
在带附带方向阀的 SL 型号的直动式先导单向阀中，可以通过方向阀直接控制控制阀芯 (4)，以克服系统压力（即阻塞方向）打开提升座阀。
注意：
订购方向阀时，请注意在型号“P”和“G”处的油口 A 的不同位置（在型号“G”处，油口安装面旋转 180?，请参阅“尺寸”）。
德国力士乐REXROTH单向阀
R900483371 SL10PA1-4X/
R900483370 SL10GA1-42
R900442260 SL10PA2-42
R900443419 SL10PB1-4X/
R900457386 SL10PB2-4X/
R900599586 SL20PB1-4X/
R900599536 SL20PA2-4X/
R900599966 SL20GA2-45
R900587554 SL20GA1-45
R983040158 SL20PA1-4X/
R900599473 SL30PA2-42/


力士乐REXROTH单向阀
L–S 40…300
规格 40 … 300
组件系列 1X
大工作压力 16 bar
大流量 50000 l/min
用于法兰连接
法兰连接，符合 DIN EN 1092-2 型号 21
4 种开启压力
L-S 型阀是用于管道安装的单向阀。它们特别适用于高流量场合。
这些阀主要由管道安装壳体、主阀芯、弹簧和盖组成。
在方向 P→T 上，主阀芯可以通过与弹簧力逆向的流动打开。但是，在方向 T →P 上，主阀芯可将管路锁定，无泄漏。
注意：
观察流动方向和流动方向指示器。



力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WH, WEH
规格 10 … 32
组件系列 4X, 7X, 6X
大工作压力 350 bar
大流量 1100 l/min
三位四通、二位四通或二位三通型号
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个或对中连接
可选型号：
-手动应急操作
-切换时间调整
-主阀通道 P 中的预载阀
-行程设置和/或阀芯位置监测
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个电磁铁 "a"和/或 "b"的先导控制阀。
液压系统必须正确通风，以确保能够发挥正常功能。
阀门带3个开关位置时，主阀中的主控制阀芯 通过两个弹簧保持在零位置或初始位置，阀门带2个开关位置时，通过建压或弹簧将其保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过电磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口P与B相连接，油口A与T相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置（脉冲阀芯除外）。弹簧腔卸载至油箱。先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现（请参阅先导油供油）。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。和两个弹簧腔通过配流阀板 连接到油口 X 和 Y。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WEH…H
带有主控制阀芯压力对中的三位四通方向阀
主阀中的主控制阀芯 通过两个前表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个前表面的卸压，主控制阀芯 将移动到切换位置。
卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧 和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯 保持在中心位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。注意：

先导油供油修改只能由经过授权的专业人员执行或返厂执行.

先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数.
大先导压力：请遵守技术数据的要求.
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求.
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH液压换向阀订货号和型号：
R983030827 4WH6D6X/-IN001
R900332764 H-4WH22E7X/
R900332083 H-4WH22G7X/
R900413674 H-4WH25E68/





力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵
WMM6
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
重量   1.4kg
安装位置  任意
操作力  20N
温度范围  -20 … 80℃
粘度范围  2.8 … 500mm?/s
三位四通、二位四通或二位三通型号
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
操作类型：手柄
位置感应开关和接近传感器（无触点）
型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。
器
带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。
德国力士乐REXROTH手动换向阀订货号和型号：
R983030724 4WMM6D6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900927137 H-4WMM16J72/V


力士乐REXROTH方向滑阀，直接控制，手动触发
WMM10
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
重量   3.6kg
按照位置  任意
温度范围 -20 … 70℃
粘度范围  2.8 … 500mm?/s
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
操作类型：手柄
WMM 型号的阀门是通过手动启动的方向滑阀。
这些阀控制流体的启动、停止和方向。
方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯以及一个或两个复位弹簧。
在断电情况下，控制阀芯 由复位弹簧固定在中心位置或初始位置。
控制阀芯借助此操作类型移动到所需阀芯位置。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH手动阀订货号和型号：
R983030766 4WMM10E3X/FIN010


力士乐REXROTH带液压油操作的三位四通、二位四通和二位三通方向阀
WP 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
大先导压力  10bar
先导流量  4.24cm?
油温度范围  -20 … 80℃
粘度范围  2.8 … 500mm?/s
大切换频率  2Hz
直动式方向滑阀
操作方法：气动
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
有关底板，请参阅样本 45052（单独订购）
位置感应开关和接近传感器（无触点）
一般信息
WP 型号的阀门是通过液压方式启动的方向滑阀。这些阀控制流体的启动、停止和方向。
方向阀的基本构成为壳体、一个或两个操作元件（气动驱动液压缸）、控制阀芯以及一个或两个复位弹簧。控制油口径向放置。
断电时，复位弹簧会将控制阀芯固定在中心位置或初始位置（脉冲阀芯除外）。
控制阀芯通过操作元件的方式移动到所需阀芯位置。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
它插入到方向阀的通道 P 中。
不带弹簧复位，带器，
型号..OF/..
气动操作的方向阀也可作为带器的双阀芯位置阀使用。如果使用了带器的操作元件，则每个阀芯位置均可锁定。
不带弹簧复位，
型号 ..O/..
如果使用不带复位弹簧以及不带器的操作元件，则在断电状态下阀芯位置不确定。
位置感应开关型号 QM：电气连接
通过带连接螺纹 M12 x 1 的 4 极连接插头（单独订购）实现电气连接。
连接电压（直流电压）  24V
电压公差（连接电压）  30 %/-15 %
允许剩余纹波  ≤ 10%
大负载能力  400mA
德国力士乐REXROTH液压换向阀订货号和型号：
R900755395 4WP6D60/N




力士乐REXROTH带液压或电动液压启动的先导式方向滑阀
WEH, WH...6H
规格 16 … 25
组件系列 1X
大工作压力 350 bar
大流量 650 l/min
三位四通或二位四通换向阀
操作类型（内部或外部先导控制）：
– 电液（型号 WEH）
– 液压（型号 WH）
用于底板安装
油口安装面符合 ISO 4401
弹簧定中，弹簧端位置
直流线圈
电气连接作为单个连接
辅助操纵装置
型号 WEH
WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。
该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。
主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。
先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。
电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。
先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。
可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。
注意：
弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
型号 WH
阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。
主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。
主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。
型号 WH…
先导油通过通道 X 和 Y 实现 外部 供油和回油。
型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
注意：
先导油供油修改只能由经过授权的专业人员执行或返厂执行。
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数。
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求。
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。
德国力士乐REXROTH电液换向阀订货号和型号：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900951655 4WEH10J47/6EG24N9TS2K4
R900923989 4WEH16D7X/6EG24N9K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3



力士乐REXROTH带电动液压起动的先导式方向滑阀
H-WEH...=UR
电磁线圈是经过批准的组件，带有 UR 标记，符合 UL 906
规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
组件系列 4X, 7X, 7X, 6X, 6X
大工作压力 350 bar
大流量 1100 l/min
隐式手动应急操作
用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个连接
可选型号：
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
注意：
弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
带有主控制阀芯压力对中的三位四通方向阀，型号 H-WEH…H
主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯保持在中心位置。
型号 H-WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 H-WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 H-WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 H-WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。
注意：
先导油供油修改只能由经过授权的维修人员执行或返厂执行！
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数！
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求！
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH电液换向阀订货号和型号：
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3

力士乐高频响比例方向阀4WRPEH6C3B40L-31/M/24F1
