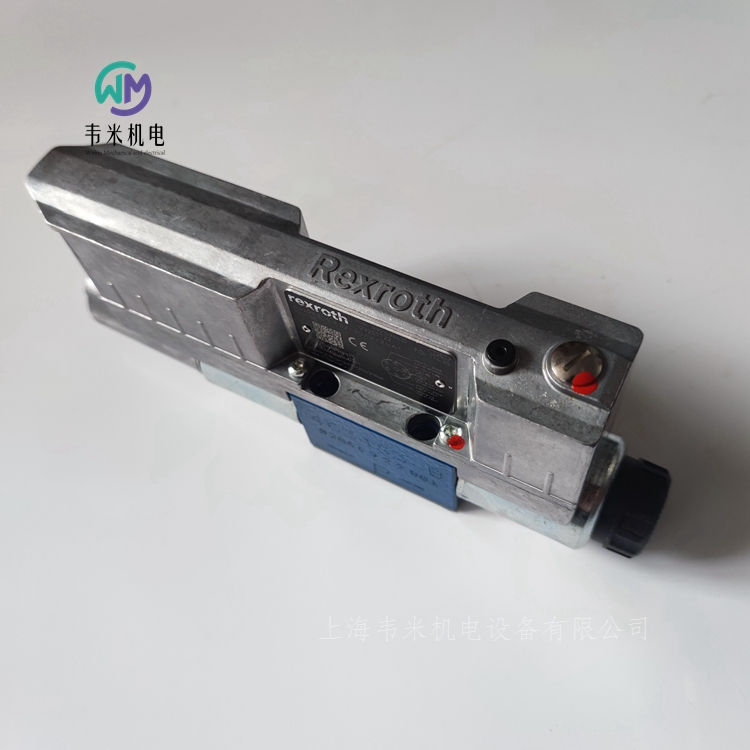

力士乐比例阀4WREE6E32-30/V/24A1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
4WREE6
规格 6
组件系列 3X
大工作压力 350 bar
大流量 80 l/min
额定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通结构
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
调整体积流量的方向和大小
通过带对中螺纹的比例线圈进行起动
弹簧定中的控制滑板
带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)
4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。
设置
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过橡胶塞进行电气零电位调节
功能
线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置
通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作
将控制阀芯与电气输入信号成比例地向左移动
这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
带 2 个阀芯位置的阀门（型号 "4WREE…A…"）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。
OBE 中的压力补偿元件 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
PG 装配件不得打开。
产品选型示例：
4WREE6E16-30/V/24A1
4→4 个主油口
WRE→比例换向阀，直动式，带电子位置反馈
E→带集成电子元件 (OBE)
6→通径6
E1→机能符号
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）
V→FKM 密封件（M=NBR 密封件）
24→直流电压 24 V
A1→控制值输入 ?10 V（F1=控制值输入 4 ... 20 mA）
型号  4WREE
规格  6
重量
带两个线圈的阀  2.6kg
带一个线圈的阀  2.1kg
安装位置  任意位置，好为水平
周围温度范围  -20 … 60?C
存储温度范围含 UV 防护  5 … 40?C
运输温度范围  -30 … 80?C
长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）
正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴
运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴
大相对湿度  95%
高表面温度  150?C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试
- RoHS 指令 2015/65/EU
- REACH 条例 (EC) 编号 1907/2006
环境兼容性气候  环境监测符合 EN 60068-2
液压
规格   6
大工作压力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建议大流量  80l/min
额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液压油  HL, HLP, HLPD, HVLP, HVLPD
液压油允许温度范围  -20 … 70?C（-40 … 50?C）
允许粘度范围  20 … 380mm?/s（30 … 46mm?/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
电气，集成电子元件 (OBE)
电压类型  直流电压
电源
公称电压  24VDC
下限  19V
上限  36V
大剩余波纹度  2.5Vpp
放大器的电流消耗
大  < 2A
脉冲电流  3A
电磁线圈的电阻
20 ?C 时的低温值  2.65Ω
大高温值  4.05Ω
占空比  100%
高线圈温度  150?C
符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）
电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1
德国力士乐REXROTH比例阀物料号和型号：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1

力士乐REXROTH用于高频响阀的阀放大器
0811405061 VT-VRRA1-537-2X/V0
0811405060 VT-VRRA1-527-20/V0
0811405069 VT-VRRA1-527-20/V0/KV-AGC
组件系列 2X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRPH 10…L-2X
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 或 b14 或 z28 须单独通向中心接地（零点）。


力士乐REXROTH用于高频响阀的阀放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
组件系列 2X
模拟，欧洲板卡格式
适用阀：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别


力士乐REXROTH电气放大器
类型
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405062 VT-VRPA1-537-20/V0
0811405064 VT-VRPA1-527-20/V0/PO-IS
特点
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能
放大器板卡只有在断电后才能进行插拔。
与天线，无线电设备系统的距离必须足够（> 1 m）。
切勿在电源电缆附近铺设线圈和信号线。
我们推荐使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至控制柜，长度越短越好。
不能将阀线圈连接至自震荡二极管或其它保护电路。


力士乐REXROTH电气放大器
放大器类型 VT-VRPA1-527-2X/V0/RTS-2STV
材料编号0811405073
放大器类型 VT-VRPA1-527-20/V0/2/2V
材料编号0811405076
R900779644 VT-MRPA1-100-11/V0/0
用于带电气位置反馈和正遮盖的先导式方向控制阀
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
开放式板卡插槽 VT 3002-1-2X/32F
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能

力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位和灵敏度
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 将被桥接。
如果供电设备 < 1 m 远，直接接到 DIN 连接器。
如果距离 > 1 m，则将控制零位单独接地。


力士乐REXROTH用于高频响阀的阀放大器
VT-VRPA2-537-1X/V0/RTP
0811405120 VT-VRPA2-537-10/V0/RTP
0811405119 VT-VRPA2-527-10/V0/RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRP 10
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节斜坡时间、灵敏度和零电位
实际值电缆的电缆断裂识别



力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
组件系列 1X
模拟，模块化设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特点
适用于控制不带电气反馈的直动式比例阀
设计：用于卡在承载轨上的模块
控制值电压 0... 10 V 的差动输入
斜坡函数发生器上斜坡和下斜坡可以单独设置
零位电位计
脉冲调制输出级
LED 显示：
电源电压
准备就绪
斜坡"关"
可拆卸电气接线排




力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405145 VT-SSPA1-525-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
R901024331 VT-SSPA1-5-11/V0/0-24
组件系列 2X
模拟，连接器设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差动输入
可调节斜坡时间、灵敏度、零电位和颤振频率
24 V 工作电压
放大器用于控制不带电气位置控制的比例阀。
它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。
LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。
控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。
此外，控制值可以通过斜坡引导。
为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。
交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。


力士乐REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中
可用螺丝固定或固定在礼帽式导轨上
可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）
稳态基础
用控制杆进行卡锁和弹出
通过螺钉端子进行连接





力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件
VT 5041
R901263598 VT5041-31/2-0
R900579497 VT5035-17/
组件系列 3X
模拟，欧洲板卡格式
压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...
实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能
压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）
用于压力和转角控制器的小值发生器
取决于压力的泄漏补偿（可以关闭）
可转换的压力反馈输入（电流、电压、范围）
面板上工作状态的 6 个 LED 显示
面板上实际转角值的显示仪器（可选）
带内部或外部控制值预设的功率限制（可选）
模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。
通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。
实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。
控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。
导致故障消息：
内部电源错误
压力实际值大于允许的系统压力
（插口 2： p实际 > 11.5 V）
接口 26c 上缺少启用信号
电缆断裂或超出转角反馈范围
电缆断裂或超出阀芯反馈范围
“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）
控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)
出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。



力士乐REXROTH供电模块
类型 VT 11006，VT 11116
供电模块提供两种稳定电压。用于为外部电气执行机构供电。
VT 11006-1X：24 V / ?15 V
VT 11116-1X：24 V / ?10 V
开关模式的电源设备
电压反极性保护
通过 LED 显示的功能控制
输出电压在电气上与工作电压隔离
注意事项
供电模块不能抵抗持续的短路！
一路输出电压发生过载时，第二路输出电压也会降低！
连续运行多个相邻模块且温度高于 40 ?C 时，模块之间的空间必须保持为 ≥ 20 mm！
德国力士乐REXROTH放大器供电模块订货号和型号：
R900010937 VT11006-12
R900010938 VT11015-11
R900019681 VT11017-11






力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
R901439036 VT-MSPA1-2X/F5/000/000
R901061664 VT-MSPA2-200-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R901010980 VT-MSPA2-1-1X/V0/0
R901197784 VT-MSRA1-1-1X/V0/0
0811405106 VT-MSPA2-525-10/V0
R900249810 VT-MSPA1-50-1X/V0
组件系列 2X
适用于控制不带电气位置反馈的比例阀和泵控制件
多种力士乐工业液压阀门可供选择
设备中所存储阀门的特性曲线
通过按钮优化阀门
控制值输入 0 ... ?10 V 或 4 ... 20 mA
工作电压的反向极性保护
斜坡发生器上斜坡和下斜坡可以单独调节
零电位设置
控制值调节
特性曲线发生器
定时功率输出级
防短路输出
LED 状态显示
测量插口适用于：实际电流值、内部电流控制/设置
所有阀门参数可调节
一般信息
这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。
供电设备
内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。
控制值，控制值加法器
"内部控制值" 包括：
"外部控制值"，连接在差分放大器 (2) 的输入处
零位偏移，标准设置中的 "Z/B" 可调节
在压力阀中，正控制值会使阀门处的压力增加。
对于 4W...1) 型号阀门，下列内容适用：
通过线圈 B，0 - 10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。
通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。
在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。
斜坡
斜坡限制控制值的倾斜。
您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。
控制值衰减器 "G"
利用控制值衰减器可以降低控制值。
特性曲线发生器
在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。
可以在专家设置中调节以下内容：
先导电流 "B"
阶跃 "S"
大电流 "G"（VT-MSPA2 可分别用于 A 和 B）
电流控制器
将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。
时钟发生器
时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。
功率输出级
电流输出级产生比例阀的定时线圈电流。线圈电流被限制为
每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。
数字输入
输入 DI 可设置到四个不同的功能：
1. 启用（出厂设置）
2.VT-MSPA1 1) 不带功能
2.VT-MSPA2 控制值极性变化
3.斜坡开/关
4.单个或相位斜坡
数字输出
若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。
阀门类型 4WRPH6…SO855，开关位置 0-5：
控制值 ?10 V
数字输入端 2，控制值极性变化


力士乐REXROTH斜盘倾角传感器
装配件组件 VT-SWA-1
R900913641 VT-SWA-1-13/DFEE
R900868651 VT-SWA-1-13/SYDFEE
组件系列 1X
在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系统（带集成电子元件的系统）中使用，用于测量 A10V(S)O…DFE… 型泵的转角并将测量值转换为电信号
使用霍尔效应传感器无触点测量转角
包括磁座和壳体中带有集成电子元件的传感器
R900868651 VT-SWA-1-1X/SYDFEE
用于带集成电子元件的 SYDFEE、SYDFEC 和 SYDFEn 系统的斜盘倾角传感器
（包含传感器和评估电子元件、磁座和内置部件的完整装配件组件）
适用于 18 - 180 所有规格的泵 A10V(S)O..DFE。

力士乐比例阀4WREE6E32-30/V/24A1
