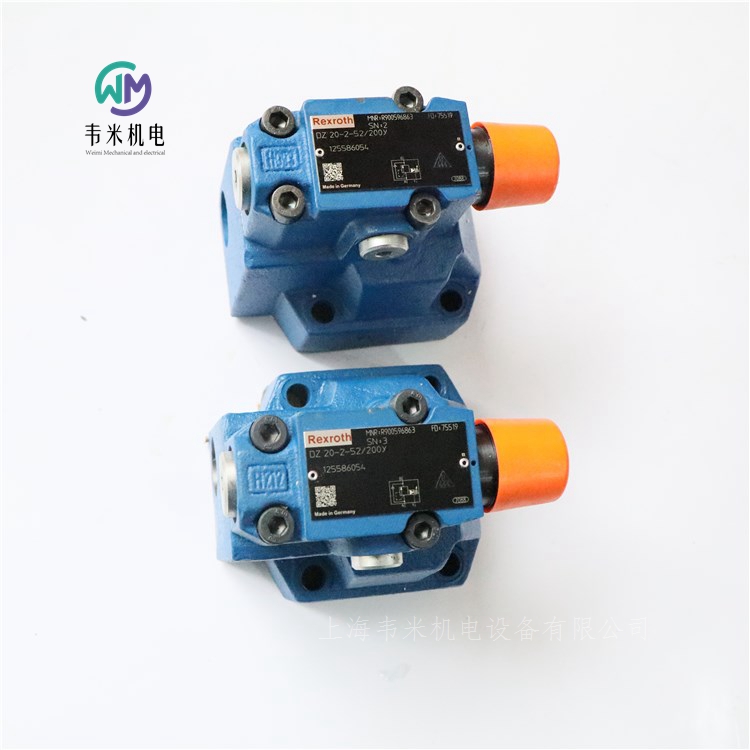

力士乐先导式顺序阀DZ20-2-52/200Y，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导式压力顺序阀
DZ
DZ20-2-52/200Y
规格 10 … 32
组件系列 5X
大工作压力 315 bar
大流量 600 l/min
适用于作为预加载、跟踪和切换阀应用
用于底板安装
孔图按 ISO 5781
作为插装阀
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 型阀是一种先导式压力顺序阀。
用于与压力相关的次级系统连接。
压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。
根据先导油供油和先导油回油及相应功能，进行了如下区分：
DZ. . -.-5X/… 型预载阀
施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。
DZ. . -.-5X/.X… 型预载阀号
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。
DZ. . -.-5X/.Y… 型顺序阀型
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。
DZ. . -.-5X/.XY… 型油路阀
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。
德国力士乐REXROTH顺序阀订货号和型号：
R900535769 DZ10-1-5X/100Y
R900597547 DZ10-1-5X/200
R900599114 DZ10-1-5X/200Y
R900710220 DZ10-2-5X/50X
R900537692 DZ10-2-5X/50YM
R900502897 DZ10-2-5X/100
R900596755 DZ10-2-52/200
R900596661 DZ10-2-52/200Y
R900552999 DZ10-2-52/200YV
R900518901 DZ20-1-5X/100XY
R900599116 DZ20-1-52/200Y
R900599115 DZ20-1-5X/200YM
R900596858 DZ20-2-5X/200
R900596588 DZ20-2-52/200XY
R900501493 DZ20-2-5X/200X
R900596863 DZ20-2-52/200Y
R900597717 DZ20-2-5X/315XY
R900596906 DZ30-2-52/200

力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（高压）
用于压力控制功能的控制盖
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀（型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯 会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。


力士乐REXROTH二通插装阀，压力控制功能
LFA..DBW
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH二通插装阀控制盖板订货号和型号：
R900912764 LFA25DB2-71/420
R900912810 LFA25DBW2-7X/315
R900912816 LFA32DBW2-7X/420




力士乐REXROTH二通插装阀，压力控制功能
LFA..DBU2A
R900947692 LFA25DBU2A2-71/100A025
R900923101 LFA25DBU2A2-71/315A200
R900932664 LFA32DBU2B2-71/315A200
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。





力士乐REXROTH二通活动可控插装阀
LC2A
规格 16 … 125
组件系列 1X
大工作压力 450 bar
大流量 17000 l/min
规格 16 … 125
组件系列 1X
二位二通活动可控方向插装阀（“两级主动逻辑”）
模块化设计，柔性油路设置
符合 ISO 7368 的安装孔
采用流量优化的几何，保证了能量效率
采用集成式轴密封件，保证无泄漏
具有阀芯位置监控“关闭”和/或“开启”或模拟（也可重新配置）
BG 证书
LC2A 型二通插装阀（以下简称“主动逻辑”）采用紧凑模块化设计，其基本构成为插件（控制阀芯）和插口、作为固定功能单元的中间盖 和 LFA 型控制盖（其为力士乐标准逻辑程序的一部分）。此控制盖（单独订购）建立了与先导控制阀和/或其他液压元件的连接，并以此集成大部分的不同功能 - 与基本装配无关。几乎可以安装所有标准的和型号为 LFA 的特殊控制盖。可选地，主动逻辑可用于位置开关。默认情况下，将记录控制阀芯 的“闭合”位置。用于位置开关的接收孔为标配。这意味着可随时加装位置开关“Q7”，而不需要进行调节。与逻辑装配件在弹簧腔中只有一个控制区域（“被动逻辑”）相反，名称“主动逻辑”明显代表带差动阀芯的型号，其至少有一个附加控制区域 A4 （“两级主动逻辑”）。此区域允许通过先导压力（而无需主油口 A 或 B 的压力）打开或保持打开主动逻辑。控制阀芯 的弹簧腔区域 A5 由单独区域 A1 A2 A4构成。与不带控制区域 A4 的被动逻辑相比，这会导致多余区域，这些多余区域可通过合适的液压油路在闭合和保持闭合（多余的力、闭合速率）期间提供优势。
用于方向控制功能的主动逻辑
根据任务，控制阀芯型号可能不同。活动区域几乎可以任何方式与可用先导油导向环连接，这样便可仅通过 1 种基本装配实现大部分的不同功能。
安装孔
LC2A 型主动逻辑可以根据 ISO 7368 直接安装在标准安装孔中。因此，它也适用于对必须在内部无泄漏或需要位置监控或更快关闭时间的现有“被动逻辑”进行加装。



力士乐REXROTH二通方向控制功能插装阀
LFA..D（标准）
R900925453 LFA25D-71/FX08
R900924596 LFA32D-7X/FX15
R900912619 LFA16E-71/CA40DQMG24F
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。


二通方向控制功能插装阀
LFA..D（高压）
用于方向控制功能的控制盖
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。



力士乐REXROTH二通方向控制功能插装阀
LFA..H2（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
带行程限制
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900912652 LFA16H1-7X/F
R900912655 LFA16H2-7X/F
R900912694 LFA25H2-7X/F
R900912728 LFA32H2-7X/F
R900336728 LFA40H2-71/FX20
1815500315 LFR16H8-1X/FX08



力士乐REXROTH二通方向控制功能插装阀
LFA..WEA
R900912683 LFA25WEA-7X/A10P10
R900955459 LFA40EWA-7X/CA20DQMG24
1815500295 LFR25WEA105-10/
1815500274 LFR32WEA105-1X/
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。


力士乐REXROTH二通方向控制功能插装阀
LFA..WEB
标准系列
规格 16 … 125
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。



力士乐REXROTH二通方向控制功能插装阀
LFA..GWA
标准系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
带集成梭阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900926535 LFA25GWA-71/P10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/




力士乐REXROTH内啮合齿轮泵
PGF
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
大工作压力 250 bar
大排量 40.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。在旋转过程中，吸油范围内容积将增加约 180? 以上。欠压使液压油流入腔体中。镰状的分段填充部件 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿之间。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体.分段和扇形支撑体间的面积比和板件密封  位置在设计时应确保实现内啮合齿轮、分段填充元件 和小齿轮轴 之间近乎无泄漏间隙的密封。板件密封  下的弹簧元件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力由流体静力轴承承受。
齿轮轮齿系统
齿轮轮齿系统为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
所用材料
壳体、轴承盖、端盖 和轴向垫片:铝合金内啮合齿轮、小齿轮轴 和止动销：钢制普通轴承:带钢背分段的铜锡 和扇形支撑体：黄铜合金板件密封 :塑料
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2



力士乐REXROTH内啮合齿轮泵
PGH-2X
机座大小 2, 3
规格 5 … 16
组件系列 2X
大工作压力 350 bar
大排量 16 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以任意组合
可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用
PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。
旋转过程中，吸油范围内容积会增加约 90?。欠压使液压油流入腔体中。
利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿间隙中。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。
因此旋转部件与固定部件之间的液压轴纵向间隙非常小且确保压力腔液压轴完全密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
依靠工作压力将两个分段填充部件 和压在小齿轮轴 和内啮合齿轮 的缸头直径。
分段和扇形支撑体间的面积比和密封辊  位置在设计时应确保实现内啮合齿轮、分段填充部件和小齿轮轴 之间近乎无漏泄间隙的密封。
密封辊  下的弹簧部件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力有流体静力轴承承受。
齿轮轮齿系统
装齿为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900951301 PGH2-22/006RE07VU2
R900951302 PGH2-22/008RE07VU2


力士乐REXROTH内啮合齿轮泵，固定排量
PGH-3X
机座大小 4, 5
规格 20 … 250
组件系列 3X
大工作压力 350 bar
大排量 250.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以相互组合
可与轴向柱塞泵、内啮合齿轮泵和叶片泵组合
适合使用 HFC 油液运行（密封件设计“W”）
用途：
适用于具有较大负载循环数的大功率、高压的耐疲劳驱动器，例如，塑料加工机、自动化压力机、铸造机和其他使用蓄能器充液操作的应用
PGH.-3X 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
其基本构成是：安装法兰、壳体、通轴传动罩盖、小齿轮轴、内啮合齿轮、滑动轴承、轴向垫片 和止动销，以及由扇形体、扇形支撑体和密封辊组成的径向补偿。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向驱动内啮合齿轮。
通过在吸油范围内打开的齿隙吸入液压油。液压油通过小齿轮和内啮合齿轮之间的齿隙从吸油范围输送到压力范围。
由此，液压油从闭合的齿隙排出并输送到压力油口。
吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。
轴向补偿
压力范围中的排放区域由轴向垫片 进行轴向密封。
在轴向垫片背对排放区域的一侧应用了压力场。这些压力场使轴向垫片与排放区域达到平衡，从而以较低的机械损失实现理想的密封效果。
径向补偿
径向补偿元件包括扇形体、扇形支撑体和密封辊。
扇形体和扇形支撑体排列在压力场中，以使产生的压力基本上可被止动销承受。
一个小的压力组件将扇形体和扇形支撑体压到小齿轮轴和内啮合齿轮的齿尖，这样即可通过自动调整间隙将压力范围密封到吸油范围。
这是在整个工作时间内持续保持高容积效率的先决条件。
扇形体和扇形支撑体的间隙调整可通过中间的密封辊来进行。
流体动力和流体静力安装
小齿轮轴 由流体动力润滑的径向滑动轴承承受。
内啮合齿轮 以通过流体静力安装在壳体中。
齿轮轮齿系统
渐开线齿边的齿轮齿系统具有用于较低流量和压力脉动的长啮合长度，因此可确保低噪音运行。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R901147100 PGH4-30/020RE11VU2
R901147104 PGH4-30/050RE11VU2
R901147103 PGH4-31/040RE11VU2
R901147115 PGH5-30/063RE11VU2
R901147116 PGH5-30/080RE11VU2
