1 概述

AMC系列智能电量采集监控装置，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；4-20mA的模拟量输出可与测量的电参量相对应，满足DCS等接口要求；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能。采用高亮度LED/LCD显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

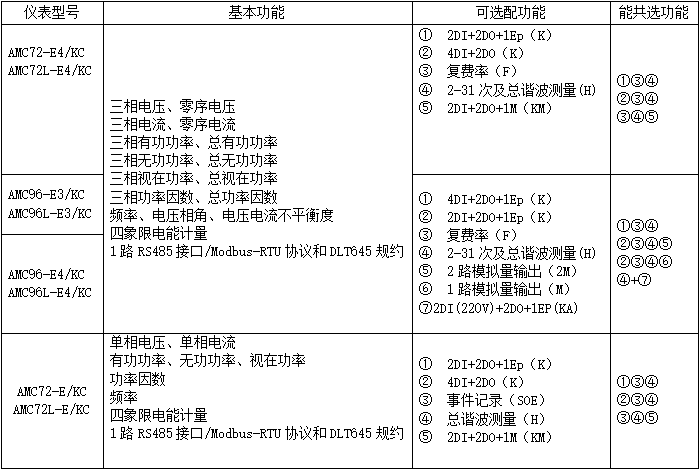

2 产品型号规格

注：

1、DI--开关量输入   DO--开关量输出   M--模拟量输出  SOE--事件记录  H--谐波测量  Ep--电能脉冲   96-96外形  72-72外形  L-液晶显示（空白是数码管）   E3-三相三线电能  E4-三相四线电能      K-开关量输入/输出模块（I/O模块）  C-RS485通讯  F-复费率（选配） KA-开关量有源DI输入/无源输出模块

2、数码管显示时，谐波数据不显示，仅通过通讯读取数据。

3、K为必选功能，从①②中自行选择

4、在选配复费率F功能时，同时具备SOE事件记录、极值记录和最大需量（D）功能。在选配SOE事件记录功能时，同时具备极值记录和最大需量（D）功能。

5、KA：2路AC 220V 市电或者油机信号接入。

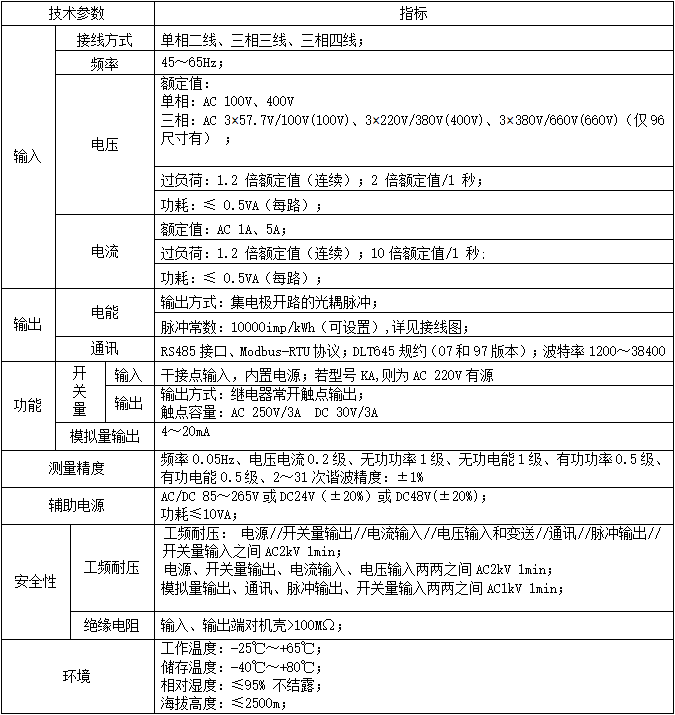

3 技术参数

4 安装接线说明
