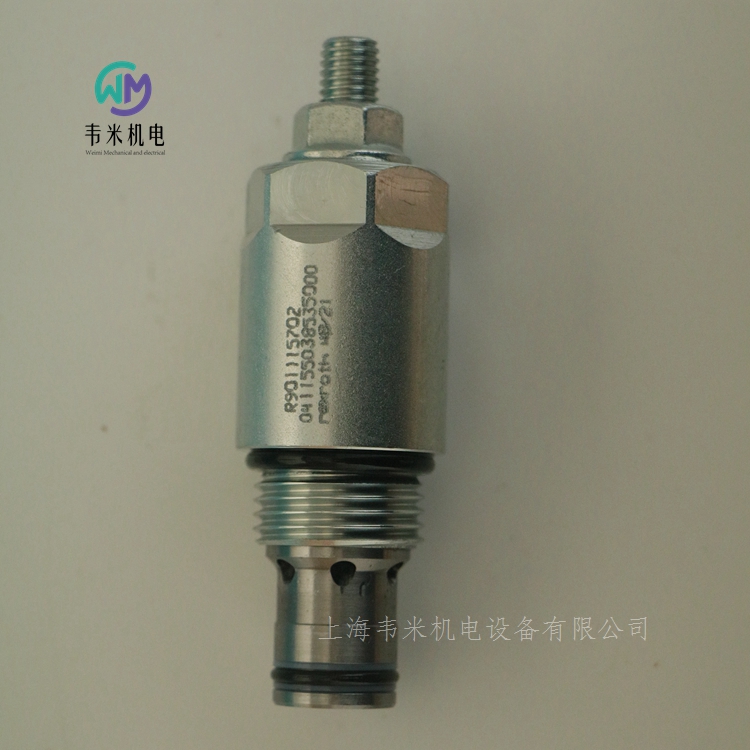

力士乐螺纹插装阀溢流阀041155038535000 R901115702,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格实惠;热诚欢迎新老客户咨询购买!
力士乐REXROTH螺纹插装阀
溢流阀
VSBN-10A
04.11.55 - X - 85 - Z
直动式导向提升阀类型
通用插孔,尺寸 10
大工作压力 350 bar
大流量 50 l/min
R901191831 041155038505000-VSBN-10A-05
R901115702 041155038535000-VSBN-10A-35
螺纹插装阀插装阀:机械,电磁,电比例插装阀
机械插装阀溢流与卸荷,机械插装阀减压与溢流,机械插装阀单向阀和液控单向阀,机械插装阀溢流与卸荷,机械插装阀流量控制,机械湎装阀逻辑元件和补偿器,机械插装阀双向直动式,机械插装阀双向手动,先导控制式,机械插装阀双向液压,先导控制式,机械插装阀双向气动,先导控制式,机械插装阀附件,插装阀溢流,插入式流量阀,插入式单向阀,管式流量阀,管式单向阀和液控单向阀,管式顺序阀,压力表用管式截止阀,管式球阀,先导式电磁插装阀,直动式电磁插装阀,比例插装阀,线圈和插头,机械高压插装阀,高压电磁插装阀,高压比例插装阀,比例减压阀。
插装阀主要组合与功能
1、插装方向控制阀
插装阀可以组合成各式方向控制阀。
1)作单向阀
将x腔和A或B腔连通,即成为单向阀。连接方法不同,其导通方式也不同。若在控制盖板上如图5c连接一个二位三通液动换向阀,即可组成液控单向阀。
2)
作二位二通阀
二位三通阀,即可组成二位二通电液阀。
3)作二位三通阀
连接二位四通阀,即可组成二位三通电液换向阀。
4)作二位四通阀
连接二位四通阀,即可组成二位四通电液换向阀。
5)作三位四通阀0型换向阀
连接三位四通阀换向阀和单向阀,即可组成三位四通阀中位为0型电液换向阀。
6)作多机能四通阀
连接换向阀,利用对电磁换向阀的控制实现多机能功能。
2、插装压力控制阀
对插装阀的x腔进行压力控制,便可构成压力控制阀。
1)作溢流阀或顺序阀
在压力型插装阀芯的控制盖板上连接先导调压阀(溢流阀) ,当出油口接油箱,此阀起溢流阀作用;当出油口接另一工作油路,则为顺序阀。
2)作卸荷阀
连接二位二通换向阀,当电磁铁通电时,出口接油箱,则构成卸荷阀。
3)作减压阀
采用插装阀芯和溢流阀连接,则构成减压阀。液压油P从1流入P2流出,出口油液通过阀芯上的中心阻尼孔、盖板和先导阀接通。当减压阀出口的压力较小,不足以顶开先导阀芯时,主阀芯上的阻尼孔只起通油作用,使主阀芯上、下两腔的液压力相等,而上腔又有一个小弹簧作用,必使主阀芯处在F端极限位置,减压阀芯大开,不起减压作用; 当压力增大到先导阀的开启压力时,先导阀打开,泄漏油液单独流回油箱,实行外泄。减压阀在调定压力下正常工作时,由于出口压力与先导 阀溢流压力和主阀芯弹簧力的平衡作用,维持节流降压口为某定值。当出口压力增大,由于阻尼孔液流阻力的作用产生压力降,主阀芯所受的力不平衡,使阀芯上移,减小节流降压口,使节流降压作用增强;反之,出口的压力减小时,阀芯下移,增大节流降压口,使节流降压作用减弱,控制出口的压力维持在调定值。
3、插装流量控制阀
插装流量阀同样有节流阀和调速阀等型式。
1)作节流阀
在方向控制插装阀的盖板上安装阀芯行程调节器,调节阀芯和阀体间节流口的开度便可控制阀口的通流面积,起节流阀的作用,如图12a。实际应用时,起节流阀作用的插装阀芯一般采用滑阀结构,并在阀芯上开节流沟槽。
2)作调速阀
插装式节流阀同样具有随负载变化流量不稳定的问题。如果采取措施保证节流阀的进、出口压力差恒定,则可实现调速阀功能。减压阀和节流阀就起到这样的作用。
力士乐螺纹插装阀溢流阀041155038535000 R901115702
力士乐REXROTH行走机械液压-紧凑型液压系统-插装阀-机械插装阀-溢流阀和减压阀-直动式导向提升阀类型
R901126917 041149032005000-VSBN-08F-05
R901113602 041149032010000-VSBN-08F-10
R930000222 041149032010010-VSBN-08F-10-01
R901113604 041149032020000-VSBN-08F-20
R930000224 041149032020010-VSBN-08F-20-01
R930067598 041149035635V80-VSBN-08A-35-88-FKM
R901113600 041149045635000-VSBN-08A-V-35
R901113601 041149735635000-VSBN-08A-S-35
R901191831 041155038505000-VSBN-10A-05
R901113609 041155038510000-VSBN-10A-10
R930064943 041155038510V00-VSBN-10A-10-VITON
R901113610 041155038520000-VSBN-10A-20
R901115702 041155038535000-VSBN-10A-35
R930000255 041155038535010-VSBN-10A-35-01
R930058262 041155048535000-VSBN-10A-35-V
R901113605 041149032035000-VSBN-08F-35
R901113598 041149035605000-VSBN-08A-05
R930061036 041149035605010-VSBN-08A-05-35-BAR
R901113599 041149035610000-VSBN-08A-10
R901097728 041149035620000-VSBN-08A-20
R930067594 041149035620V10-VSBN-08A-20-170BC-FKM
R930067595 041149035620V20-VSBN-08A-20-150BC-FKM
R930067599 041149035620V80-VSBN-08A-20-88-FKM
R901091914 041149035635000-VSBN-08A-35
R930067596 041149035635V00-VSBN-08A-35-FKM
R930053564 04116903560500A-VSBN-08S-05
R930053569 04116903561000A-VSBN-08S-10
R930071743 04116903561006A-VSBN-08S-10
R930053574 04116903562000A-VSBN-08S-20
R930007706 041169035635000-VSBN-08S-35
R930070582 04116903563500A-VSBN-08S-35
R930054093 04116903563501A-VSBN-08S-35-01-A
R930073324 04116903563502A-VSBN-08S-35-240B
