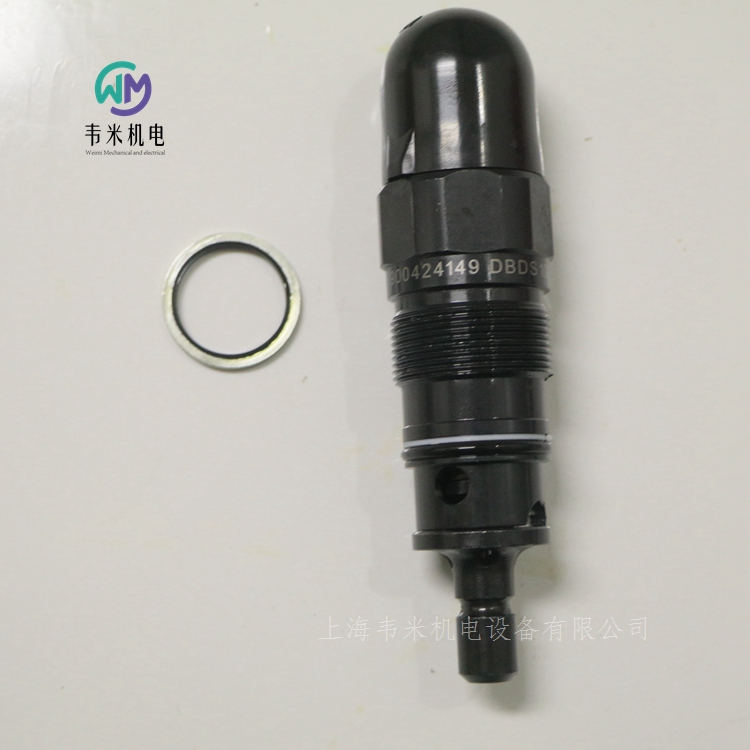

力士乐溢流阀DBDS10K18/200，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！

力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在完全卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于完全卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900427242 DBDH6P1X/200
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900433216 DBDS6G1X/315V
R900769384 DBDS6K1C/200E
R900423730 DBDS6P1X/315
R900424745 DBDS10G1X/50
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424271 DBDS20K1X/315
R900746472 DBDS30G1A/200-170

力士乐REXROTH先导式比例方向插装阀
FES
规格 25, 32, 40, 50, 63
组件系列 3X
大工作压力 315 bar
温度范围  -20 … 80℃
大工作压力  315bar
粘度范围  15 … 380mm?/s
滞后  < 0.2%
响应灵敏度  < 0.1%
反向死区  < 0.15%
电压类型  直流电压
额定电流  1000mA
感应  6 ... 8mH
振荡器频率  2.5kHz
电气位置测量系统  差动节流
油路块安装技术中的先导式二通比例节流阀
安装尺寸符合 DIN ISO 7368
节流阀芯电动位置控制
可双向流通
如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动
与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制
用于外部模拟电子元件
FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。
技术设置：
阀门由四个主装配件组成：
用于先导油连接且带连接面的盖
带节流阀芯的主阀
带比例电磁铁的先导控制阀
节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。
流量取决于节流孔与节流阀芯的位置之间的 ?p 。
使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。
NG25、32、40 规格的区域与区域的面积比 ?=? 2 : 1，NG 50、63 规格的区域与区域的面积比 ?=? 1.6 : 1。
流动方向 A → B（连接 X 至 A）；
流动方向 B → A（连接 X 至 B）；
可能通过 X 供油的外部先导油。
当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！
控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。
比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。
比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动
可与压力补偿器配合使用以提供压力补偿流量控制
一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。
一般功能：
打开节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
关闭节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
流量控制功能：
电源电压故障：
注意；
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！




力士乐REXROTH三通型号的直动式比例减压阀
R900956101 3DREP6C-20=25EG24N9K4/M=00
3DREP(E) 6
规格 6
组件系列 2X
安装位置  任意位置，好为水平
重量  2kg
温度范围  -20 … 80℃
建议粘度范围  30 … 46
滞后  ≤ 5%
重复精度  ≤ 1%
响应灵敏度  ≤ 0.5%
反向死区  ≤ 1%
大工作压力 100 bar
大流量 15 l/min
电压类型  直流电压
信号类型  模拟
用于控制压力和流向的直动式比例阀
通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵
用于底板安装：孔图按 ISO 4401
手动应急操作，可选
弹簧定中的控制滑板
带集成电子元件 (OBE) 的型号 3DREPE
带外部电子元件的型号 3DREP
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
控制阀芯，带压力测量阀芯
带对中螺纹的线圈
可选集成控制电子元件
功能：
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。
注意：
意外激活手动应急操作元件可能会导致不受控制的机器运动！
带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
控制值：
E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。
E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。
通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。
通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。
连接电缆：
推荐：
电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2
电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2
外径 6.5 至 11 mm
在供电侧将屏蔽连接到 PE。






力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M



力士乐REXROTH直动式比例溢流阀
0811402016 DBETX-10/315G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量  1.9kg
温度范围  -20 … 50℃
大振动电阻  25 g，所有方向的室内振动测试 (24 h)
建议粘度范围  20 … 100mm?/s
滞后  ≤ 4%
反向死区  ≤ 3%
制造公差  ≤ 10%
驱动时间  开60ms  关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带定位孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。




力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量  ≈ 0.6 l/min
大流量 40 l/min
安装位置  任意
重量  2.4kg
环境温度范围  -20 … 50℃
液压油温度范围  -20 … 80℃
粘度范围  10 … 800mm?/s
滞后  ≤ 1%
控制值压力特性曲线的制造公差  ≤ 10%
大线圈电流  2.5A
电磁线圈电阻（20 ?C 时的低温值）  3Ω
占空比  100%
防护等级符合 DIN EN 60529  IP65
用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 1%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐溢流阀DBDS10K18/200
