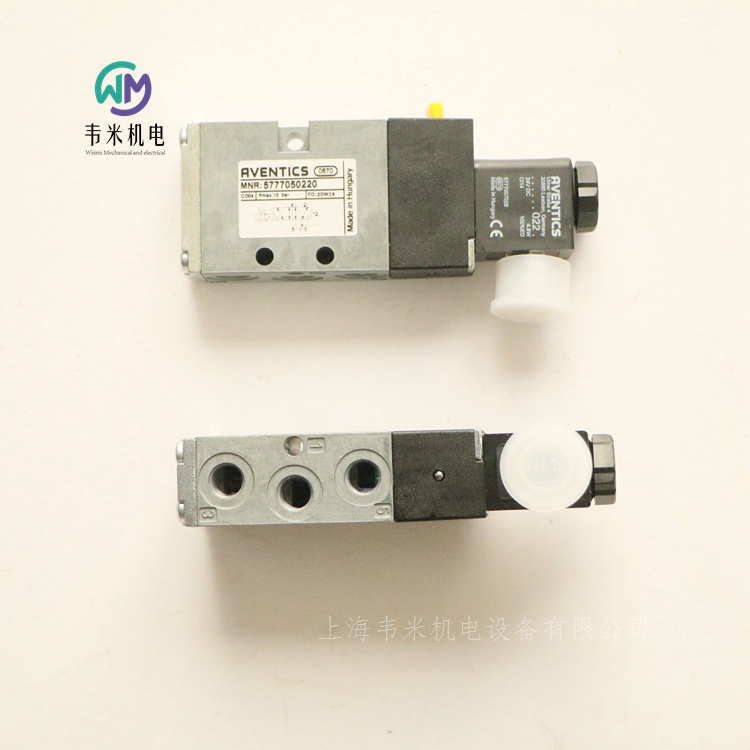

安沃驰二位五通电磁阀5777050220,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,价格实惠;热诚欢迎新老客户咨询购买!
安沃驰AVENTICS二位五通换向阀, 系列 CD04 5777050220
CD04-5/2XX-AR-024DC-I-G018-G018-EN175301
AVENTICS安沃驰 CD 系列由多种滑阀组成,具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件(滚轮、操纵杆、踏板或推杆)使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn900 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, B型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度26 mm
阀门结构形式滑阀,正重叠
连接类型管式连接
复位装置带空气弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD04 5777250220
CD04-5/2XX-DO-024DC-I-G018-G018-EN175301
AVENTICS 安沃驰 CD 系列由多种滑阀组成,具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件(滚轮、操纵杆、踏板或推杆)使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn900 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, B型
电气连接 极数3-針
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度26 mm
阀门结构形式滑阀,正重叠
连接类型管式连接
控制压力小2 bar
大控制压力10 bar
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
介质压缩空气
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位三通换向阀, 系列 CD12 5724560220
CD12-3/2NC-SR-024DC-E-G012-G012-EN175301
规格
操作电子
额定流量Qn4000 l/min
换向原理3/2
结构常关/常开
压缩空气 接口 出口G 1/2
小运行压力-0.95 bar
大运行压力16 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导外部的
预控阀的宽度30 mm
阀门结构形式滑阀,正重叠
连接类型管式连接
复位装置带弹簧复位
抗温性-25 ?C 耐低温
控制压力小2 bar
大控制压力10 bar
低环境温度-25 ?C
高环境温度50 ?C
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD12 5725470220
CD12-5/2XX-SR-024DC-I-G012-G012-EN175301
AVENTICS 安沃驰 CD 系列由多种滑阀组成,具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件(滚轮、操纵杆、踏板或推杆)使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4100 l/min
换向原理5/2
压缩空气 接口 出口G 1/2
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀,正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS三位五通换向阀, 系列 CD12 5725650220
CD12-5/3CC-SR-024DC-I-G012-G012-EN175301
AVENTICS 安沃驰 CD 系列由多种滑阀组成,具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件(滚轮、操纵杆、踏板或推杆)使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn3800 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口G 1/2
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀,正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS四位五通换向阀, 系列 740 5727500220
V740-5/4CC-DI06-024DC-07
规格
操作电子
额定流量Qn700 l/min
换向原理5/4
结构中位封闭
压缩空气 接口 出口 8x1
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器配有阀连接器
连接类型管式连接
组合原理(闭锁原理)盘式原理, 单重底板原理
可以组装成块可以组装成块
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
介质压缩空气
颗粒大小 max.50 μm
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈
安沃驰AVENTICS四位五通换向阀, 系列 740 5727510220
V740-5/4CC-DI06-024DC-07
AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量,可重复性强,使用寿命很长。防腐蚀聚酰胺外壳弹性上佳,同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/4
压缩空气 接口 出口 8x1
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器配有阀连接器
连接类型管式连接
组合原理(闭锁原理)盘式原理, 单重底板原理
可以组装成块可以组装成块
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈
安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA 5763520220
CD01 - 5/2DS - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
额定流量Qn1010 l/min
换向原理5/2
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件双线圈
密封原理软密封
先导内部
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀,正重叠
连接类型底板连接
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制压力小2 bar
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用
安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2 5812421100
V581-5/3CC-024DC-I2-2P22-HBX-PA-X-C-T1
规格
额定流量Qn2100 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理(闭锁原理)单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC5 W
流动电导系数C8.9 l/(s*bar)
节流带节流设备
尺寸ISO 2
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固的设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置
安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3 5813170540
V581-5/2SR-24/42-I3-1CNO-HUX-AA-X-C-T0
规格
额定流量Qn4800 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力16 bar
工作电压DC24 V
工作电压 AC42 V
电压偏差 DC-10% / 10%
电压偏差AC 50 Hz-10% / 10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理(闭锁原理)单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC6.7 W
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固的设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置
安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG 0820055051
HF03-5/2SR-024DC
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / 20%
手动控制装置锁定式
操作元件单线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀,正重叠
连接类型底板连接
复位装置带弹簧复位
组合原理(闭锁原理)单重底板原理
控制压力小2.5 bar
大控制压力10 bar
低环境温度0 ?C
高环境温度50 ?C
介质温度小值0 ?C
介质温度大值50 ?C
介质压缩空气
颗粒大小 max.5 μm
特点
模块化设计,多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致
