产品

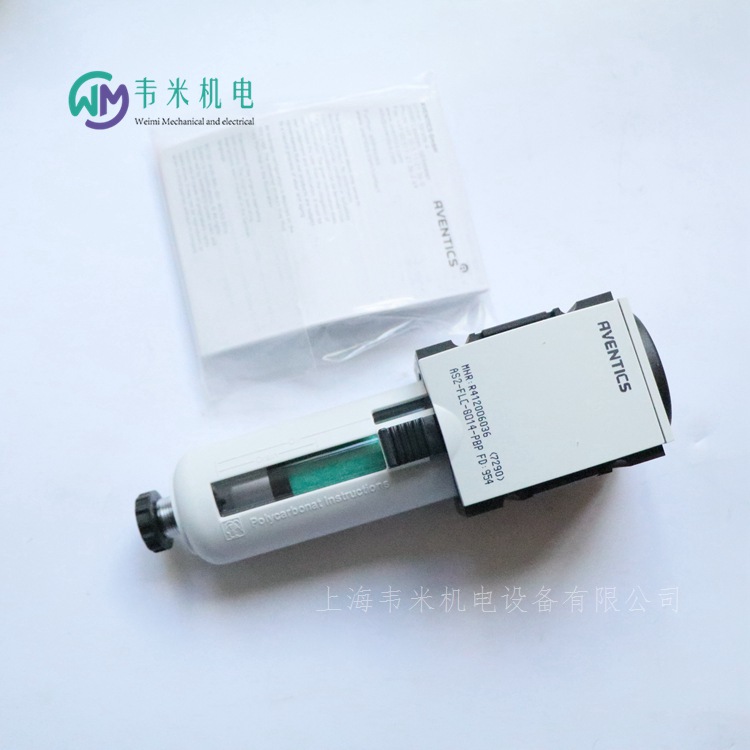

AVENTICS精密过滤器R412006036，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC-R412006036
组成部分精密的过滤器
清除冷凝物半自动，失压开启
过滤器气孔直径0.01 μm
外壳聚酰胺
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn350 l/min
压缩空气连接G 1/4
结构特点精密的过滤器, 可以组装成块
组成部分精密的过滤器
安装位置垂直
合格证书适合ATEX
工作压力范围1.5 ... 16 bar
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气 中性气体
过滤器的集水杯容积12 cm3
滤清器滤芯可替换
过滤器气孔直径0.01 μm
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
建议的初级过滤0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级1 : - : 2


安沃驰AVENTICS过滤器, 系列 AS2-FLS-R412006009
组成部分过滤器
清除冷凝物半自动，失压开启
过滤器气孔直径5 μm
外壳聚酰胺
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn2100 l/min
压缩空气连接G 3/8
结构特点标准过滤器, 可以组装成块
组成部分过滤器
安装位置垂直
合格证书适合ATEX
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气 中性气体
过滤器的集水杯容积28 cm3
滤清器滤芯可替换
过滤器气孔直径5 μm
压力必须至少低于环境和介质温度15?C ，并且允许 的高温度为3?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -


安沃驰AVENTICS预过滤器, 系列 AS2-FLP-R412006018
组成部分预过滤器
清除冷凝物半自动，失压开启
过滤器气孔直径0.3 μm
外壳聚酰胺
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn400 l/min
压缩空气连接G 1/4
结构特点预过滤器, 可以组装成块
组成部分预过滤器
安装位置垂直
合格证书适合ATEX
工作压力范围1.5 ... 16 bar
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气 中性气体
过滤器的集水杯容积12 cm3
滤清器滤芯可替换
过滤器气孔直径0.3 μm
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
建议的初级过滤5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级2 : - : 3



安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300385
组成部分过滤器-调压阀
清除冷凝物全自动，无压打开
二级排放带二次排气
过滤器气孔直径5 μm
压力表带有压力表
透视玻璃配有可视玻璃
外壳压铸锌
气杯压铸锌
密封件材料丙烯树胶
适合ATEX
额定流量Qn6900 l/min
压缩空气连接G 3/4
结构特点一个整体的, 可以组装成块
组成部分过滤器-调压阀
安装位置垂直
合格证书适合ATEX
工作压力范围1.5 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
额定流量Qn6900 l/min
调节器型号隔膜式调压阀
调整功能带二次排气
调节范围 小/大0.5 ... 10 bar
压力输送单的
过滤器的集水杯容积50 cm3
滤清器滤芯可替换
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -


安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300300
组成部分过滤器-调压阀
清除冷凝物半自动，失压开启
二级排放带二次排气
过滤器气孔直径5 μm
压力表带有压力表
外壳压铸锌
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn1650 l/min
压缩空气连接G 1/4
结构特点一个整体的, 可以组装成块
组成部分过滤器-调压阀
安装位置垂直
合格证书适合ATEX
工作压力范围2 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
额定流量Qn1650 l/min
调节器型号隔膜式调压阀
调整功能带二次排气
调节范围 小/大See table
压力输送单的
过滤器的集水杯容积25 cm3
滤清器滤芯可替换
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -


安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300302
组成部分过滤器-调压阀
清除冷凝物半自动，失压开启
二级排放带二次排气
过滤器气孔直径5 μm
压力表带有压力表
透视玻璃配有可视玻璃
外壳压铸锌
气杯压铸锌
密封件材料丙烯树胶
适合ATEX
额定流量Qn1650 l/min
压缩空气连接G 1/4
结构特点一个整体的, 可以组装成块
组成部分过滤器-调压阀
安装位置垂直
合格证书适合ATEX
工作压力范围2 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
额定流量Qn1650 l/min
调节器型号隔膜式调压阀
调整功能带二次排气
压力输送单的
过滤器的集水杯容积25 cm3
滤清器滤芯可替换
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -




安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300355
组成部分过滤器-调压阀
清除冷凝物全自动，无压打开
二级排放带二次排气
过滤器气孔直径5 μm
压力表带有压力表
透视玻璃配有可视玻璃
外壳压铸锌
气杯压铸锌
密封件材料丙烯树胶
适合ATEX
额定流量Qn6900 l/min
压缩空气连接G 1/2
结构特点一个整体的, 可以组装成块
组成部分过滤器-调压阀
安装位置垂直
合格证书适合ATEX
工作压力范围1.5 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
额定流量Qn6900 l/min
调节器型号隔膜式调压阀
调整功能带二次排气
调节范围 小/大0.5 ... 10 bar
压力输送单的
过滤器的集水杯容积50 cm3
滤清器滤芯可替换
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -

安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300316
组成部分过滤器-调压阀
清除冷凝物半自动，失压开启
二级排放带二次排气
过滤器气孔直径5 μm
外壳压铸锌
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn1650 l/min
压缩空气连接G 1/4
结构特点一个整体的, 可以组装成块
组成部分过滤器-调压阀
安装位置垂直
合格证书适合ATEX
工作压力范围2 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
额定流量Qn1650 l/min
调节器型号隔膜式调压阀
调整功能带二次排气
调节范围 小/大0.5 ... 10 bar
压力输送单的
过滤器的集水杯容积25 cm3
滤清器滤芯可替换
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060026
操作元件单线圈
复位型带弹簧复位/空气弹簧复位
换向原理5/2
结构特点滑阀，正重叠
外壳聚酰胺(尼龙) 增强型玻璃纤维
密封件材料丙烯树胶,聚氨酯
标准化电路接口ISO 15217
防护等级IP65
接口尺寸ISO 15217, C 型
类型多芯插头
额定流量Qn800 l/min
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
工作电压DC24 V
操作电子
结构特点滑阀，正重叠
操作电子
密封原理软密封
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量Qn800 l/min
标准化电路接口ISO 15217
防护等级 带接口IP65
暂载率100 %
在多线路导线板上的组装P-导线板
拧紧螺栓的小扭力2 Nm
备注这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060771
操作元件双线圈
换向原理5/2
结构特点滑阀，正重叠
外壳聚酰胺(尼龙) 增强型玻璃纤维
密封件材料丙烯树胶,聚氨酯
标准化电路接口ISO 15217
防护等级IP65
接口尺寸ISO 15217, C 型
类型多芯插头
额定流量Qn800 l/min
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
工作电压DC24 V
操作电子
结构特点滑阀，正重叠
操作电子
先导外部的
密封原理软密封
组合原理（闭锁原理）盘式原理
工作压力范围-0.9 ... 10 bar
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气
颗粒大小 max.5 μm
额定流量Qn800 l/min
标准化电路接口ISO 15217
防护等级 带接口IP65
暂载率100 %
拧紧螺栓的小扭力2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060076
操作元件单线圈
复位型带弹簧复位/空气弹簧复位
换向原理5/2
结构特点滑阀，正重叠
外壳聚酰胺(尼龙) 增强型玻璃纤维
密封件材料丙烯树胶,聚氨酯
标准化电路接口ISO 15217
防护等级IP65
接口尺寸ISO 15217, C 型
类型多芯插头
额定流量Qn800 l/min
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
工作电压DC24 V
操作电子
结构特点滑阀，正重叠
操作电子
密封原理软密封
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量Qn800 l/min
标准化电路接口ISO 15217
防护等级 带接口IP65
暂载率100 %
在多线路导线板上的组装P-导线板
拧紧螺栓的小扭力2 Nm
备注这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
