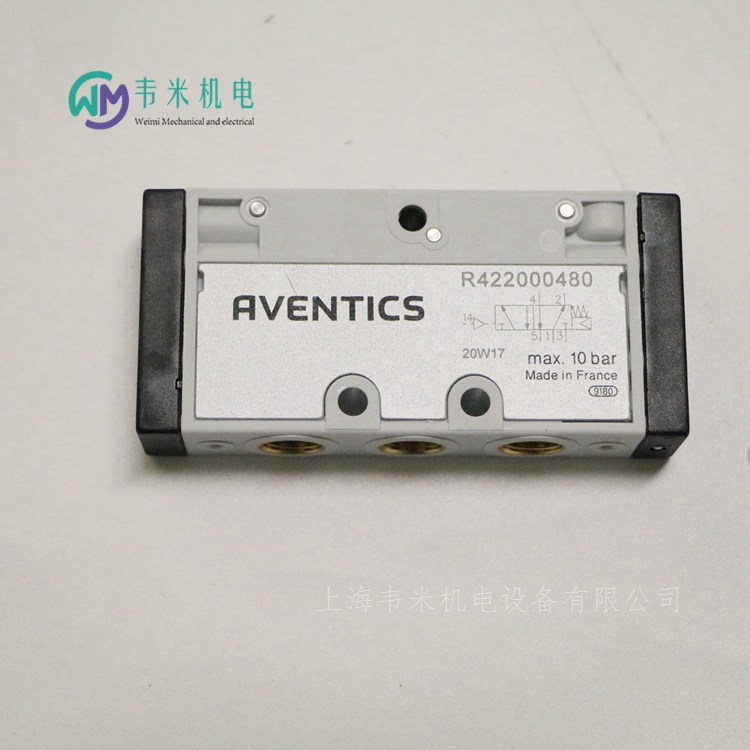

AVENTICS气动阀R422000480，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

气动逻辑元件；通过改变气流方向和通断实现各种逻辑功能的元件从控制方式来分，气动控制可分为断续控制和连续控制两类。
1. 在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作；
2. 在连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。
方向控制阀：用来改变气流流动方向或通断的控制阀。
1.方向控制阀操作方式电磁式气控式手动式机械式
方向控制阀
换向阀、单向阀、梭阀、双压阀、快速排气阀、截止阀
换向阀按操作方式分：电磁阀，气控阀，手动阀，机械阀；
换向阀按通口位置数分：二位二通阀、二位三通阀、二位四通阀、二位五通阀、三位四通阀、三位五通阀

1. 按阀内气流的流通方向分
按阀内气流的流通方向可将气动控制阀分为单向型和换向型
只允许气流沿一个方向流动的控制阀称为单向型控制阀，如单向阀、梭阀、双压阀和快速排气阀等。
可以改变气流流动方向的控制阀称为换向型控制阀，如电磁换向阀和气控换向阀等。
为了使阀换向，必须对阀心施加一定大小的轴向力
使其迅速移动改变阀心的位置。这种获得轴向力的方式叫做换向阀的操作方式，或控制方式。
通常可分为气压、电磁、手动和机械四种操作方式。

2. 按控制方式分
手动控制：、一般手动控制、按钮式、手柄式带定位，脚踏式。
机械控制：控制轴、滑轮式、杠杆式、单向滑轮式、弹簧复位式。
气动控制：直动式、先导式。
电磁控制：单电控、双电控、先导式双电控，带手动。
（1）电磁控制：利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制换向阀，简称电磁阀。这种阀易于实现电气联合控制，能实现远距离操作，故得到应用。
1、电磁操作
用电磁力来获得轴向力，使阀心迅速移动的换向控制方式称为电磁操作。
它按电磁力作用于主阀阀心的方式分为直动式和先导式两种。
1)直动式电磁控制是用电磁铁产生的电磁力直接推动阀心来实现换向的一种电磁控制阀。
根据阀芯复位的控制方式可分为单电控和双电控。
2)先导式电磁控制是指由先导式电磁阀(一般为直动式电磁控制换向阀)输出的气压力来操纵主阀阀芯实 阀换向的 种电磁控制方式。它实际上是一种由电磁控制和气压控制(加压、卸压、差压等)的复合控制，通常称为先导式电磁气控。
2、气压操作
用气压力来获得轴向力使阀心迅速移动换向的操作方式叫做气压操作。
它按施加压力的方式可分为加压控制、卸压控制、差压控制和时间控制。
按控制方式分
气压控制：利用气体压力来使主阀芯切换而使气流改变方向的阀，称为气压控制换向阀，简称气控阀。这种阀在易燃、易爆、潮湿、粉尘大的工作环境中，工作安全可靠，按控制方式不同可分为加压控制、卸压控制、差压控制和延时控制等。
加压控制是指输入的控制气压是逐渐上升的，当压力上升到某值时，阀被切换。这种控制方式是气动系统中常用的控制方式，有单气控和双气控之分。
卸压控制是指输入的控制气压是逐渐降低的，当压力降至某一值时阀便被切换。
差压控制是利用阀芯两端受气压作用的有效面积不等，在气压的作用下产生的作用力之差值使阀切换。
延时控制是利用气流经过小孔或缝隙节流后向气室内充气．当气室里的压力升至一定值后使阀切换，从而达到信号延时输出的目的。
1)加压控制是指施加在阀心控制端的压力逐渐升到一定值时，使阀心迅速移动换向的控制，阀心沿着加压方向移动。
2)卸压控制是指施加在阀心控制端的压力逐渐降到一定值时，阀心迅速换向的控制，常用作三位阀的控制。
3)差压控制是指阀心采用气压复位或弹簧复位的情况下，利用阀心两端受气压作用的面积不等(或两端气压不等)而产生的轴向力之差值，使阀心迅速移动换向的控制。
这种控制方式只需一个控制信号，故得到广泛的应用，可应用于各种结构的主阀。气压复位省去了弹簧，提高了可靠性。差压控制的特点是所控制的主阀不具有记忆功能，且控制信号和复位信号均须为长信号。
4)时间控制是指利用气流向由气阻(节流孔)和气容构成的阻容环节充气，经过一定时间后，当气容内压力升至一定值时，阀心在差压力作用下迅速移动换向的控制。
时间控制的信号输出有脉冲信号和延时信号两种。
手动控制
用手动来获得轴向力使阀迅速移动换向的控制方式称作手动操作。手动控制可分为手动控制和脚踏控制等。按手动作用于主阀的方式可分为直动式、先导式。
依靠手动使阀切换的换向阀，称为手动控制换向阀，简称手控阀。它可分为手动阀和脚踏阀两大类。
手控阀与其它控制方式相比，具有可按人的意志进行操作、使用频率较低、动作较慢、操作力不大，通径较小、操作灵活的特点。手控阀在手动气动系统中，一般用来直接操纵气动执行机构。在半自动和全自动系统中，多作为信号阀使用。
机械控制
机械控制用机械力来获得轴向力使阀芯迅速移动换向的控制方式称作机械操作。按机械力作用于主阀的形式可分为直动式和先导式两种。
用凸轮、撞块或其它机械外力使阀切换的阀称为机械控制换向阀，简称机控阀。这种阀常用作信号阀使用。这种阀可用于湿度大、粉尘多、油分多，不宜使用电气行程开关的场合，但不宜用于复杂的控制装置中。

3、按阀的切换通口数目分
阀的通口数目包括输入口、输出口和排气口。按切换通口的数目分，有二通阀、三通阀、四通阀和五通阀等。
二通阀有两个口，即一个输入口(用P表示)和一个输出口(用A表示)。
三通阀有三个口，除P口、A口外，增加一个排气口(用R或Ｏ表示)。三通阀既可以是两个输入口(用P1、P1表示)和一个输出口，作为选择阀(选择两个不同大小的压力值)；也可以是一个输入口和两个输出口，作为分配阀。
二通阀、三通阀有常通型和常断型之分。常通型是指阀的控制口未加控制信号(即零位)时，P口和A口相通。反之，常断型阀在零位时，P口和A口是断开的。
四通阀有四个口，除P、A、R外，还有一个输出口（用B表示）,通路为P→A、B→R或P→B、A→R。
五通阀有五个口，除P、A、B外,有两个排气口(用R、S或Ｏ1、Ｏ2表示)。通路为P→A、B→S、或P→B、A→R。五通阀也可以变成选择式四通阀，即两个输入口（P1和P2）、两个输出口（A和B）和—个排气口R。两个输入口供给压力不同的压缩空气。

4、按阀芯工作的位置数分
阀芯的切换工作位置简称“位”,阀芯有几个切换位置就称为几位阀。
有两个通口的二位阀称为二位二通阀（常表示为2/2阀，前一位数表示通口数，后一位数表示工作位置数），它可以实现气路的通或断。有三个通口的二位阀，称为二位三通阀（常表示为3/2阀）。在不同的工作位置，可实现P、A相通，或A、R相通。常用的还有二位五通阀（常表示为5/2阀），它可以用于推动双作用气缸的回路中。
阀芯具有三个工作位置的阀称为三位阀。当阀芯处于中间位置时，各通口呈关断状态，则称为中间封闭式；若输出口全部与排气口接通则称中间卸压式；若输出口都与输入口接通称中间加压式。若在中间卸压式阀的两个输出口都装上单向阀，则称为中位式止回阀。
换向阀处于不同工作位置时，各通口之间的通断状态是不同的。阀处于各切换位置时，各通口之间的通断状态分别表示在一个长方形的方块上，就构成了换向阀的图形符号。
按阀芯工作的位置数分阀中的通口用数字表示，符合ISO5599-3标准。通口即可用数字，也可用字母表示。

5、按阀芯结构分:
阀芯结构是影响阀性能的重要因素之一 常用的阀芯结构有滑柱式、提动式（又称截止式）和滑板式等。

6、按连接方式分:阀的连接方式有管式连接、板式连接、集装式连接和法兰连接等几种。
管式连接有两种：一种是阀体上的螺纹孔直接与带螺纹的接管相连；另一种是阀体上装有快速接头，直接将管插入接头内。对不复杂的气路系统，管式连接简单，但维修时要先拆下配管。
板式连接需要配的过渡连接板，管路与连接板相连，阀固定在连接板上，装拆时不必拆卸管路，对复杂气动系统维修方便。
集装式连接是将多个板式连接的阀安装在集装块（又称汇流板）上，各阀的输入口或排气口可以共用，各阀的排气口也可单独排气。这种方式可以节省空间，减少配管，便于维修。

德国安沃驰AVENTICS气动阀订货号和型号：

R422000480 TC08-5/2XX-SR-E-SGL
R422101228 TC08-5/3CC-DO-012DC-E-FORM_C-NPTF-SGL
R422101164 TC08-5/3CC-DO-012DC-E-FORM_C-NPTF-VTS
R422101224 TC08-5/3CC-DO-012DC-I-FORM_C-NPTF-SGL
R422000098 TC08-5/3CC-DO-024AC-I-FORM_C-SGL
R422000099 TC08-5/3CC-DO-024AC-I-FORM_C-SGL
R422101229 TC08-5/3CC-DO-024DC-E-FORM_C-NPTF-SGL
R422101165 TC08-5/3CC-DO-024DC-E-FORM_C-NPTF-VTS
0820061051 TC08-5/3CC-DO-024DC-E-FORM_C-SGL
0820061151 TC08-5/3CC-DO-024DC-E-FORM_C-SGL
0820061751 TC08-5/3CC-DO-024DC-E-FORM_C-VTS
0820061851 TC08-5/3CC-DO-024DC-E-FORM_C-VTS
R422100975 TC08-5/3CC-DO-024DC-E-M8X1_3P-SGL
R422100965 TC08-5/3CC-DO-024DC-E-M8X1_3P-VTS
0820061251 TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL
0820061351 TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL
0820061796 TC08-5/3CC-DO-024DC-E-M8X1_4P-VTS
0820061896 TC08-5/3CC-DO-024DC-E-M8X1_4P-VTS
R422101225 TC08-5/3CC-DO-024DC-I-FORM_C-NPTF-SGL
0820061001 TC08-5/3CC-DO-024DC-I-FORM_C-SGL
0820061101 TC08-5/3CC-DO-024DC-I-FORM_C-SGL
R424B15342 TC08-5/3CC-DO-024DC-I-FORM_C-SGL-SPE
R422100974 TC08-5/3CC-DO-024DC-I-M8X1_3P-SGL
0820061201 TC08-5/3CC-DO-024DC-I-M8X1_4P-SGL
0820061301 TC08-5/3CC-DO-024DC-I-M8X1_4P-SGL
R422101230 TC08-5/3CC-DO-110AC-E-FORM_C-NPTF-SGL
0820061052 TC08-5/3CC-DO-110AC-E-FORM_C-SGL
0820061152 TC08-5/3CC-DO-110AC-E-FORM_C-SGL
0820061752 TC08-5/3CC-DO-110AC-E-FORM_C-VTS
0820061852 TC08-5/3CC-DO-110AC-E-FORM_C-VTS
R422101226 TC08-5/3CC-DO-110AC-I-FORM_C-NPTF-SGL
0820061002 TC08-5/3CC-DO-110AC-I-FORM_C-SGL
0820061102 TC08-5/3CC-DO-110AC-I-FORM_C-SGL
R422101231 TC08-5/3CC-DO-230AC-E-FORM_C-NPTF-SGL
0820061053 TC08-5/3CC-DO-230AC-E-FORM_C-SGL
0820061153 TC08-5/3CC-DO-230AC-E-FORM_C-SGL
0820061753 TC08-5/3CC-DO-230AC-E-FORM_C-VTS
0820061853 TC08-5/3CC-DO-230AC-E-FORM_C-VTS
R422101227 TC08-5/3CC-DO-230AC-I-FORM_C-NPTF-SGL
0820061003 TC08-5/3CC-DO-230AC-I-FORM_C-SGL
0820061103 TC08-5/3CC-DO-230AC-I-FORM_C-SGL
0820261001 TC08-5/3CC-DO-E-SGL
0820261701 TC08-5/3CC-DO-E-VTS
R422103057 TC08-5/3CC-SR-NOCOIL-E-ND-SGL
R422103056 TC08-5/3CC-SR-NOCOIL-E-WD-SGL
R422103045 TC08-5/3CC-SR-NOCOIL-E-WD-VTS
R422103055 TC08-5/3CC-SR-NOCOIL-I-ND-SGL
R422103054 TC08-5/3CC-SR-NOCOIL-I-WD-SGL
R422101236 TC08-5/3EC-DO-012DC-E-FORM_C-NPTF-SGL
R422101232 TC08-5/3EC-DO-012DC-I-FORM_C-NPTF-SGL
R422000100 TC08-5/3EC-DO-024AC-I-FORM_C-SGL
R422000101 TC08-5/3EC-DO-024AC-I-FORM_C-SGL
R422101237 TC08-5/3EC-DO-024DC-E-FORM_C-NPTF-SGL
R422101169 TC08-5/3EC-DO-024DC-E-FORM_C-NPTF-VTS
0820061061 TC08-5/3EC-DO-024DC-E-FORM_C-SGL
0820061161 TC08-5/3EC-DO-024DC-E-FORM_C-SGL
0820061761 TC08-5/3EC-DO-024DC-E-FORM_C-VTS
0820061861 TC08-5/3EC-DO-024DC-E-FORM_C-VTS
R422100977 TC08-5/3EC-DO-024DC-E-M8X1_3P-SGL
R422100966 TC08-5/3EC-DO-024DC-E-M8X1_3P-VTS
0820061261 TC08-5/3EC-DO-024DC-E-M8X1_4P-SGL
0820061361 TC08-5/3EC-DO-024DC-E-M8X1_4P-SGL
0820061797 TC08-5/3EC-DO-024DC-E-M8X1_4P-VTS
0820061897 TC08-5/3EC-DO-024DC-E-M8X1_4P-VTS
R422101233 TC08-5/3EC-DO-024DC-I-FORM_C-NPTF-SGL
0820061011 TC08-5/3EC-DO-024DC-I-FORM_C-SGL
0820061111 TC08-5/3EC-DO-024DC-I-FORM_C-SGL
R424B13765 TC08-5/3EC-DO-024DC-I-FORM_C-SGL_SPE
R422100976 TC08-5/3EC-DO-024DC-I-M8X1_3P-SGL
0820061211 TC08-5/3EC-DO-024DC-I-M8X1_4P-SGL
0820061311 TC08-5/3EC-DO-024DC-I-M8X1_4P-SGL
R422101238 TC08-5/3EC-DO-110AC-E-FORM_C-NPTF-SGL
0820061062 TC08-5/3EC-DO-110AC-E-FORM_C-SGL
0820061162 TC08-5/3EC-DO-110AC-E-FORM_C-SGL
0820061762 TC08-5/3EC-DO-110AC-E-FORM_C-VTS
0820061862 TC08-5/3EC-DO-110AC-E-FORM_C-VTS
R422101234 TC08-5/3EC-DO-110AC-I-FORM_C-NPTF-SGL
0820061012 TC08-5/3EC-DO-110AC-I-FORM_C-SGL
0820061112 TC08-5/3EC-DO-110AC-I-FORM_C-SGL
R422101239 TC08-5/3EC-DO-230AC-E-FORM_C-NPTF-SGL
0820061063 TC08-5/3EC-DO-230AC-E-FORM_C-SGL
0820061163 TC08-5/3EC-DO-230AC-E-FORM_C-SGL
0820061763 TC08-5/3EC-DO-230AC-E-FORM_C-VTS
0820061863 TC08-5/3EC-DO-230AC-E-FORM_C-VTS
R422101235 TC08-5/3EC-DO-230AC-I-FORM_C-NPTF-SGL
0820061013 TC08-5/3EC-DO-230AC-I-FORM_C-SGL
0820061113 TC08-5/3EC-DO-230AC-I-FORM_C-SGL
0820261002 TC08-5/3EC-DO-E-SGL
0820261702 TC08-5/3EC-DO-E-VTS
R422103059 TC08-5/3EC-SR-NOCOIL-I-ND-SGL
R422103058 TC08-5/3EC-SR-NOCOIL-I-WD-SGL
R422101244 TC08-5/3PC-DO-012DC-E-FORM_C-NPTF-SGL
R422101240 TC08-5/3PC-DO-012DC-I-FORM_C-NPTF-SGL
R422000102 TC08-5/3PC-DO-024AC-I-FORM_C-SGL
R422000103 TC08-5/3PC-DO-024AC-I-FORM_C-SGL
R422101245 TC08-5/3PC-DO-024DC-E-FORM_C-NPTF-SGL
R422101173 TC08-5/3PC-DO-024DC-E-FORM_C-NPTF-VTS
0820061071 TC08-5/3PC-DO-024DC-E-FORM_C-SGL
0820061171 TC08-5/3PC-DO-024DC-E-FORM_C-SGL
0820061771 TC08-5/3PC-DO-024DC-E-FORM_C-VTS
0820061871 TC08-5/3PC-DO-024DC-E-FORM_C-VTS
R422100979 TC08-5/3PC-DO-024DC-E-M8X1_3P-SGL
R422100967 TC08-5/3PC-DO-024DC-E-M8X1_3P-VTS
0820061271 TC08-5/3PC-DO-024DC-E-M8X1_4P-SGL
0820061371 TC08-5/3PC-DO-024DC-E-M8X1_4P-SGL
0820061798 TC08-5/3PC-DO-024DC-E-M8X1_4P-VTS
0820061898 TC08-5/3PC-DO-024DC-E-M8X1_4P-VTS
R422101241 TC08-5/3PC-DO-024DC-I-FORM_C-NPTF-SGL
0820061021 TC08-5/3PC-DO-024DC-I-FORM_C-SGL
0820061121 TC08-5/3PC-DO-024DC-I-FORM_C-SGL
R422100978 TC08-5/3PC-DO-024DC-I-M8X1_3P-SGL
0820061221 TC08-5/3PC-DO-024DC-I-M8X1_4P-SGL
0820061321 TC08-5/3PC-DO-024DC-I-M8X1_4P-SGL
R422101246 TC08-5/3PC-DO-110AC-E-FORM_C-NPTF-SGL
0820061072 TC08-5/3PC-DO-110AC-E-FORM_C-SGL
0820061172 TC08-5/3PC-DO-110AC-E-FORM_C-SGL
R422101242 TC08-5/3PC-DO-110AC-I-FORM_C-NPTF-SGL
0820061022 TC08-5/3PC-DO-110AC-I-FORM_C-SGL
0820061122 TC08-5/3PC-DO-110AC-I-FORM_C-SGL
R422101247 TC08-5/3PC-DO-230AC-E-FORM_C-NPTF-SGL
0820061073 TC08-5/3PC-DO-230AC-E-FORM_C-SGL
0820061173 TC08-5/3PC-DO-230AC-E-FORM_C-SGL
R422101243 TC08-5/3PC-DO-230AC-I-FORM_C-NPTF-SGL
0820061023 TC08-5/3PC-DO-230AC-I-FORM_C-SGL
0820061123 TC08-5/3PC-DO-230AC-I-FORM_C-SGL
0820261003 TC08-5/3PC-DO-E-SGL
0820261703 TC08-5/3PC-DO-E-VTS
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007184
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  See table
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的温度为 3 ?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007211
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压关闭
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
压力必须至少低于环境和介质温度 15 ?C ，并且允许的温度为 3 ?C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，可在 "".
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -

安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403001
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 滑阀
 冲杆
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  滑阀
操作  机械式
封闭方式，封闭类型  不可锁定
换向原理  5/2
密封原理  金属密封
额定流量Qn  280 l/min
工作压力范围  -0,95 ... 10 bar
低 / 高环境温度  -15 ... 80 ?C
介质温度范围  -15 ... 80 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  5 ... 25 mg/m3
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm

安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300300
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 1650 l/min
压缩空气连接 G 1/4
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  2 ... 16 bar
低 / 高环境温度  -10 ... 60 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气 中性气体
额定流量Qn  1650 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  25 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024026
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1060 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M5 带有内六角
拧紧螺栓的小扭力  2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060501
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  800 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  P-导线板
拧紧螺栓的小扭力  2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062502
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  外部的, 内部
密封原理  软密封
组合原理（闭锁原理）  双重底板原理
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  3 ... 8 bar
低 / 高环境温度  -5 ... 50 ?C
介质温度范围  0 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  400 l/min
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力  0,25 Nm
重量  0,048 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。

安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776070220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
反向极性保护  反极性保护
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
