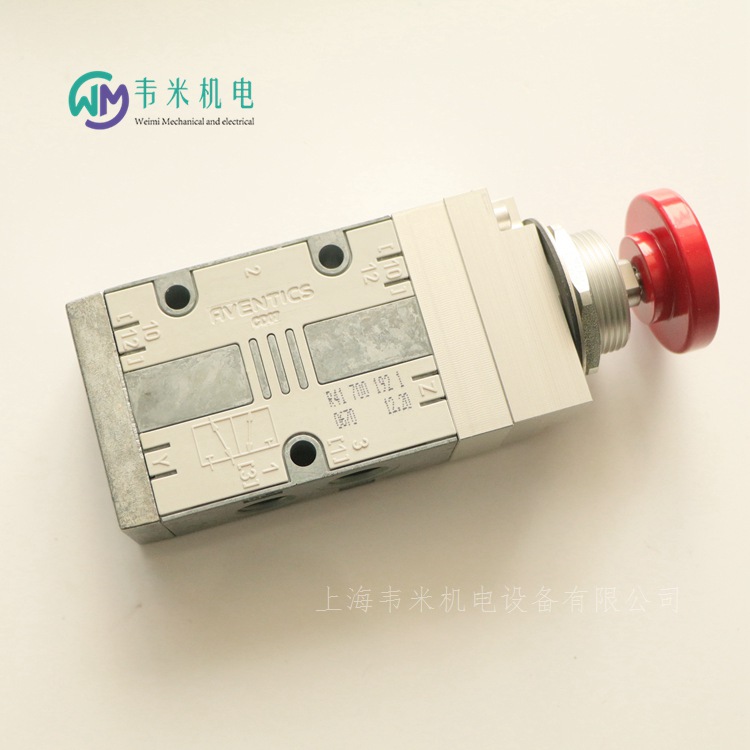

AVENTICS机械阀R417001921，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，价格优惠；热诚欢迎新老客户咨询购买！

在气压传动系统中，气动控制元件是用来控制和调节压缩空气的压力、流量、流动方向和发送信号的重要元件，利用它们可以组成各种气动控制回路，以保证气动执行元件或机构按设计的程序正常工作
控制元件按功能和用途可分为方向控制阀、流量控制阀和压力控制阀三大类。此外，还有通过改变气流方向和通断实现各种逻辑功能的气动逻辑元件。
近年来，随着气动元件的小型化以及PLC控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。

控制和调节压缩空气压力的元件称为压力控制阀。
控制和调节压缩空气流量的元件称为流量控制阀。
改变和控制气流流动方向的元件称为方向控制阀。
那什么是气动逻辑元件呢？通过改变气流方向和通断实现各种逻辑功能的元件从控制方式来分，气动控制可分为断续控制和连续控制两类。
1. 在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作；
2. 在连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。
方向控制阀：用来改变气流流动方向或通断的控制阀。
1.方向控制阀操作方式电磁式气控式手动式机械式
方向控制阀
换向阀、单向阀、梭阀、双压阀、快速排气阀、截止阀
换向阀按操作方式分：电磁阀，气控阀，手动阀，机械阀；
换向阀按通口位置数分：二位二通阀、二位三通阀、二位四通阀、二位五通阀、三位四通阀、三位五通阀

1. 按阀内气流的流通方向分
按阀内气流的流通方向可将气动控制阀分为单向型和换向型
只允许气流沿一个方向流动的控制阀称为单向型控制阀，如单向阀、梭阀、双压阀和快速排气阀等。
可以改变气流流动方向的控制阀称为换向型控制阀，如电磁换向阀和气控换向阀等。
为了使阀换向，必须对阀心施加一定大小的轴向力
使其迅速移动改变阀心的位置。这种获得轴向力的方式叫做换向阀的操作方式，或控制方式。
通常可分为气压、电磁、手动和机械四种操作方式。

2. 按控制方式分
手动控制：、一般手动控制、按钮式、手柄式带定位，脚踏式。
机械控制：控制轴、滑轮式、杠杆式、单向滑轮式、弹簧复位式。
气动控制：直动式、先导式。
电磁控制：单电控、双电控、先导式双电控，带手动。
（1）电磁控制：利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制换向阀，简称电磁阀。这种阀易于实现电气联合控制，能实现远距离操作，故得到应用。
1、电磁操作
用电磁力来获得轴向力，使阀心迅速移动的换向控制方式称为电磁操作。
它按电磁力作用于主阀阀心的方式分为直动式和先导式两种。
1)直动式电磁控制是用电磁铁产生的电磁力直接推动阀心来实现换向的一种电磁控制阀。
根据阀芯复位的控制方式可分为单电控和双电控。
2)先导式电磁控制是指由先导式电磁阀(一般为直动式电磁控制换向阀)输出的气压力来操纵主阀阀芯实 阀换向的 种电磁控制方式。它实际上是一种由电磁控制和气压控制(加压、卸压、差压等)的复合控制，通常称为先导式电磁气控。
2、气压操作
用气压力来获得轴向力使阀心迅速移动换向的操作方式叫做气压操作。
它按施加压力的方式可分为加压控制、卸压控制、差压控制和时间控制。
按控制方式分
气压控制：利用气体压力来使主阀芯切换而使气流改变方向的阀，称为气压控制换向阀，简称气控阀。这种阀在易燃、易爆、潮湿、粉尘大的工作环境中，工作安全可靠，按控制方式不同可分为加压控制、卸压控制、差压控制和延时控制等。
加压控制是指输入的控制气压是逐渐上升的，当压力上升到某值时，阀被切换。这种控制方式是气动系统中常用的控制方式，有单气控和双气控之分。
卸压控制是指输入的控制气压是逐渐降低的，当压力降至某一值时阀便被切换。
差压控制是利用阀芯两端受气压作用的有效面积不等，在气压的作用下产生的作用力之差值使阀切换。
延时控制是利用气流经过小孔或缝隙节流后向气室内充气．当气室里的压力升至一定值后使阀切换，从而达到信号延时输出的目的。
1)加压控制是指施加在阀心控制端的压力逐渐升到一定值时，使阀心迅速移动换向的控制，阀心沿着加压方向移动。
2)卸压控制是指施加在阀心控制端的压力逐渐降到一定值时，阀心迅速换向的控制，常用作三位阀的控制。
3)差压控制是指阀心采用气压复位或弹簧复位的情况下，利用阀心两端受气压作用的面积不等(或两端气压不等)而产生的轴向力之差值，使阀心迅速移动换向的控制。
这种控制方式只需一个控制信号，故得到广泛的应用，可应用于各种结构的主阀。气压复位省去了弹簧，提高了可靠性。差压控制的特点是所控制的主阀不具有记忆功能，且控制信号和复位信号均须为长信号。
4)时间控制是指利用气流向由气阻(节流孔)和气容构成的阻容环节充气，经过一定时间后，当气容内压力升至一定值时，阀心在差压力作用下迅速移动换向的控制。
时间控制的信号输出有脉冲信号和延时信号两种。
手动控制
用手动来获得轴向力使阀迅速移动换向的控制方式称作手动操作。手动控制可分为手动控制和脚踏控制等。按手动作用于主阀的方式可分为直动式、先导式。
依靠手动使阀切换的换向阀，称为手动控制换向阀，简称手控阀。它可分为手动阀和脚踏阀两大类。
手控阀与其它控制方式相比，具有可按人的意志进行操作、使用频率较低、动作较慢、操作力不大，通径较小、操作灵活的特点。手控阀在手动气动系统中，一般用来直接操纵气动执行机构。在半自动和全自动系统中，多作为信号阀使用。
机械控制
机械控制用机械力来获得轴向力使阀芯迅速移动换向的控制方式称作机械操作。按机械力作用于主阀的形式可分为直动式和先导式两种。
用凸轮、撞块或其它机械外力使阀切换的阀称为机械控制换向阀，简称机控阀。这种阀常用作信号阀使用。这种阀可用于湿度大、粉尘多、油分多，不宜使用电气行程开关的场合，但不宜用于复杂的控制装置中。

3、按阀的切换通口数目分
阀的通口数目包括输入口、输出口和排气口。按切换通口的数目分，有二通阀、三通阀、四通阀和五通阀等。
二通阀有两个口，即一个输入口(用P表示)和一个输出口(用A表示)。
三通阀有三个口，除P口、A口外，增加一个排气口(用R或Ｏ表示)。三通阀既可以是两个输入口(用P1、P1表示)和一个输出口，作为选择阀(选择两个不同大小的压力值)；也可以是一个输入口和两个输出口，作为分配阀。
二通阀、三通阀有常通型和常断型之分。常通型是指阀的控制口未加控制信号(即零位)时，P口和A口相通。反之，常断型阀在零位时，P口和A口是断开的。
四通阀有四个口，除P、A、R外，还有一个输出口（用B表示）,通路为P→A、B→R或P→B、A→R。
五通阀有五个口，除P、A、B外,有两个排气口(用R、S或Ｏ1、Ｏ2表示)。通路为P→A、B→S、或P→B、A→R。五通阀也可以变成选择式四通阀，即两个输入口（P1和P2）、两个输出口（A和B）和—个排气口R。两个输入口供给压力不同的压缩空气。

德国安沃驰AVENTICS气动元件订货号和型号：

R417001757 DIR.-CONTROL VALVE 3/2-NW4
R417001758 DIR.-CONTROL VALVE 3/2-NW4
R417001760 DIR.-CONTROL VALVE 3/2-NW4
R417001921 DIR.-CONTROL VALVE 3/2-CD7-M14X1,5
R417001969 DIR.-CONTROL VALVE 3/2-CD7-M14X1,5
R417001972 SPARE PART KIT NW7-DICHTUNGSSATZ
R417002068 CONTROL HEAD TYP230 EG WG SW
R417002069 CONTROL HEAD TYP230 EG WG CR
R417002070 CONTROL HEAD TYP230 DG WG SW
R417002071 CONTROL HEAD TYP230 DG WG CR
R417002074 CONTROL HEAD TYP230 DG VP SW
R417002080 CONTROL HEAD TYP230 EG WG HGL SW
R417002082 CONTROL HEAD TYP230 DG WG HGL SW
R417002083 CONTROL HEAD TYP230 DG WG HGL CR
R417002102 ACTUATOR MAREX ECS 12V DC
R417002103 ACTUATOR MAREX ECS 24V DC
R417002149 MAGNETVENTIL 24V DC
R417002154 STEERING WHEEL     LF80
R417002200 DIR.-CONTROL VALVE 3/2
R417002277 CONTROL HEAD TYP240-V-DG-BR-SKA-K
R417002291 SPARE PART KIT NW7-OPERATION
R417002400 CONTROL HEAD TYP500-ECS-TWIN
R417002407 CONTROL LEVER TYP530 ANALOG
R417002508 ASSEMBLY UNIT .PRESSURE REDUCTION &
R417002550 CONTROL HEAD TYP500-ECS-SINGLE
R417002578 SAFETY VALVE NW10-M22X1,5-9,2BAR
R417002647 MONTAGEEINHEIT     .E/P-CONVERTER UNIT
R417002734 POSITIONING UNIT 100D-100H-15/24V
R417002756 SPARE PART KIT RS-VALVE
R417002808 CONTROL HEAD TYP500-ECS-TWIN-SW
R417002810 CONTROL HEAD TYP500-ECS-SINGLE-SW
R417002825 DIR.-CONTROL VALVE 3/2  SCR
R417002870 CONTROL HEAD TYP500-TWIN-SW-SMO
R417002871 CONTROL HEAD TYP500-SINGLE-SW-SMO
R417002880 CONTROL HEAD TYP500-ECS-TWIN
R417002881 CONTROL HEAD TYP500-ECS-SINGLE
R417002890 KOMMANDOGEBER      TYP500-ECS-TWIN-NANNI
R417002891 KOMMANDOGEBER      TYP500-ECS-SINGLE-NA&
R417002894 ACTUATOR MAREX ECS 12V DC
R417002895 ACTUATOR MAREX ECS 24V DC
R417002899 BEDIENEINHEIT      TYP242-H-3D-JOYSTICK
R417002933 SOL.-OP.DIR.CONT.V 5/2-NW7-110VDC
R417002951 KOMMANDOGEBER      TYP500-ECS-SINGLE-CR&
R417002952 KOMMANDOGEBER      TYP500-ECS-TWIN-CR/CR
R417002992 KOMMANDOGEBER      TYP230 DG VP CR VOITH
R417003040 SPARE PART KIT     FOR R417002647
R419300132 STEUEREINHEIT      HAND HELD
R419300137 REMOTE CTRL MODULE MAREX-OS II
R419300157 MULTI-COUPLER I?2C-BUS
R419300165 PROGRAM ADAPTER FLASHIT-C166_BRP_2.20
R419300325 PROGRAM ADAPTER PARAEDIT ADVANCED
R419300326 PROGRAM ADAPTER PARAEDIT STANDARD
R419300356 CONTROL UNIT MAREX OS-II TFT
R419300376 CONTROL ELEMENT MAREX-OS-CAN-IO-LIGHT
R419300379 ADAPTER BOARD RJ12-MPC2
R419300441 CD-ROM PARAEDIT 2
R419300451 REGULATOR .
R419300455 CONTROL HEAD HANDHELD-DISPATCHER
R419300465 DISPLAY TYP_AMC_19"_TFT
R419300471 OPERATING UNIT TYP_AMC_MODULAR
R419300476 CONTROL UNIT TYP_AMC_15
R419300477 INPUT MODULE TYP_AMC_15_DI
R419300479 INPUT MODULE TYP_AMC_47_DI
R419300504 ANALOGUE MODULE C_AMC_15_4-20MA_4POL
R419300506 ANALOGUE MODULE F_AMC_15_DI_POT_FREI
R419300512 ANALOGUE MODULE K_AMC_15_0-10V
R419300518 SAFETY SYSTEM TYP_AMC_MODULAR
R419300531 T-CONNECTOR M12_1XST/2XBU
R419300553 CONTROL UNIT OSIII_PITCHCONTROLLER
R419300554 TRANSFER ELEMENT 2XM12/120_II
R419300562 START/STOP SYSTEM TYP_AMC_11_DI_KOMPAKT
R419300563 OPERATING UNIT TYP_AMC_MODULAR_BRIDG
R419300564 ALARM SYSTEM TYP_AMC_KOMPAKT
R419300577 ALARM SYSTEM TYP_AMC_MODULAR_MODBU
R419302001 CONTROL MAREX ECS SINGLE
R419302002 CONTROL MAREX ECS TWIN
R419302102 CONTROL UNIT MAREX-ECS
R419302110 CONTROL UNIT MAREX-ECS-V2
R419302201 WIRING HARNESS MAREX-ECS SINGLE
R419302202 WIRING HARNESS MAREX-ECS TWIN
R419302230 CABLE SET M12/DEUTSCH_1,5M
R419500039 INLINE DDL-KLEMME R-IL DDL BK
R419500387 INTERFACE MODULE NVGAV02DSB25PVA12DV
R419500454 CABLE CON-DSUB25-180-PVC-03
R419500455 CABLE CON-DSUB25-180-PVC-05
R419500456 CABLE CON-DSUB25-180-PVC-10
R419500457 CABLE CON-DSUB25-180-PUR-03
R419500458 CABLE CON-DSUB25-180-PUR-05
R419500459 CABLE CON-DSUB25-180-PUR-10
R419500460 CABLE CON-DSUB25-90-PVC-03
R419500461 CABLE CON-DSUB25-90-PVC-05
R419500462 CABLE CON-DSUB25-90-PVC-10
R419500463 CABLE CON-DSUB25-90-PUR-03
R419500464 CABLE CON-DSUB25-90-PUR-05
R419500465 CABLE CON-DSUB25-90-PUR-10
R419500466 CABLE CON-DSUB44-180-PVC-03
R419500467 CABLE CON-DSUB44-180-PVC-05
R419500468 CABLE CON-DSUB44-180-PVC-10
R419500469 CABLE CON-DSUB44-180-PUR-03
R419500470 CABLE CON-DSUB44-180-PUR-05
R419500471 CABLE CON-DSUB44-180-PUR-10
R419500472 CABLE CON-DSUB44-90-PVC-03
R419500473 CABLE CON-DSUB44-90-PVC-05
R419500474 CABLE CON-DSUB44-90-PVC-10
R419500475 CABLE CON-DSUB44-90-PUR-03
R419500476 CABLE CON-DSUB44-90-PUR-05
R419500477 CABLE CON-DSUB44-90-PUR-10
R419500534 CABLE DSUB-25POL-1,6M
R419500730 CABLE SE-16565-20
R419800072 TRANSFER ELEMENT M12_FEMALE
R419800073 TRANSFER ELEMENT M12_MALE

安沃驰AVENTICS二位三通换向阀, 系列 DO35-0820005151
复位型带弹簧复位
换向原理3/2
结构特点提动阀
密封件材料氟-树胶
防护等级IP65
接口尺寸EN 175301-803, A型
类型多芯插头
Qn 1-2140 l/min
Qn 2-3130 l/min
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
工作电压DC24 V
操作电子
密封原理软密封
工作压力范围0 ... 10 bar
低 / 高环境温度-10 ... 50 ?C
介质温度范围-10 ... 50 ?C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量0 ... 5 mg/m3
额定流量 1-2140 l/min
额定流量 2-3130 l/min
防护等级 带接口IP65
暂载率100 %
固定螺栓M5
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS标准-喷雾润滑器, 系列 NL2-LBS-0821301401
组成部分标准-喷雾润滑器
加油方式手动加油
防护罩带有保护杯
外壳压铸锌
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn1800 l/min
压缩空气连接G 1/4
结构特点油雾润滑器, 可以组装成块
组成部分标准-喷雾润滑器
安装位置垂直
工作压力范围0.5 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
油雾器的集水杯容积50 cm3
加油方式手动加油
重量0.368kg
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
整个已设置的滴水量进入压力系统.
可在运行时人工加注机油.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升1-2 滴



安沃驰AVENTICS标准-喷雾润滑器, 系列 NL2-LBS-0821301441
组成部分标准-喷雾润滑器
加油方式手动加油
防护罩带有保护杯
外壳压铸锌
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn1800 l/min
压缩空气连接G 3/8
结构特点油雾润滑器, 可以组装成块
组成部分标准-喷雾润滑器
安装位置垂直
工作压力范围0.5 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
油雾器的集水杯容积50 cm3
加油方式手动加油
重量0.368kg
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
整个已设置的滴水量进入压力系统.
可在运行时人工加注机油.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升1-2 滴



安沃驰AVENTICS标准-喷雾润滑器, 系列 NL4-LBS-0821301540
组成部分标准-喷雾润滑器
加油方式手动加油
外壳压铸锌
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn6000 l/min
压缩空气连接G 3/4
结构特点油雾润滑器, 可以组装成块
组成部分标准-喷雾润滑器
安装位置垂直
工作压力范围0.5 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
加油方式手动加油
重量0.684kg
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
整个已设置的滴水量进入压力系统.
可在运行时人工加注机油.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升1-2 滴


安沃驰AVENTICS标准-喷雾润滑器, 系列 NL4-LBS-0821301541
组成部分标准-喷雾润滑器
加油方式手动加油
防护罩带有保护杯
外壳压铸锌
气杯聚碳酸酯
密封件材料丙烯树胶
适合ATEX
额定流量Qn6000 l/min
压缩空气连接G 3/4
结构特点油雾润滑器, 可以组装成块
组成部分标准-喷雾润滑器
安装位置垂直
工作压力范围0.5 ... 16 bar
低 / 高环境温度-10 ... 60 ?C
介质温度范围-10 ... 60 ?C
介质压缩空气 中性气体
加油方式手动加油
重量0.776kg
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
整个已设置的滴水量进入压力系统.
可在运行时人工加注机油.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升1-2 滴





安沃驰AVENTICS气缸锁紧单元, 系列 LU1-0821401133
作用方式保持：弹簧力可调,释放：压缩空气
功能类型偏心夹紧
适当的活塞杆直径25 mm
活塞直径80,100 mm
压缩空气连接G 1/8
功能偏心夹紧
排出压力2 ... 8 bar
低 / 高环境温度-20 ... 80 ?C
介质温度范围-20 ... 80 ?C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量0 ... 5 mg/m3
重量8.8kg
注意：固定单元不可用于以下应用：- 用于动态固定- 在安全装置内使用或用作安全装置
已经固定的部件需在无力状态下卸开
注意：小释放压力>=气缸工作压力！保持力取决于所设置的弹性力
