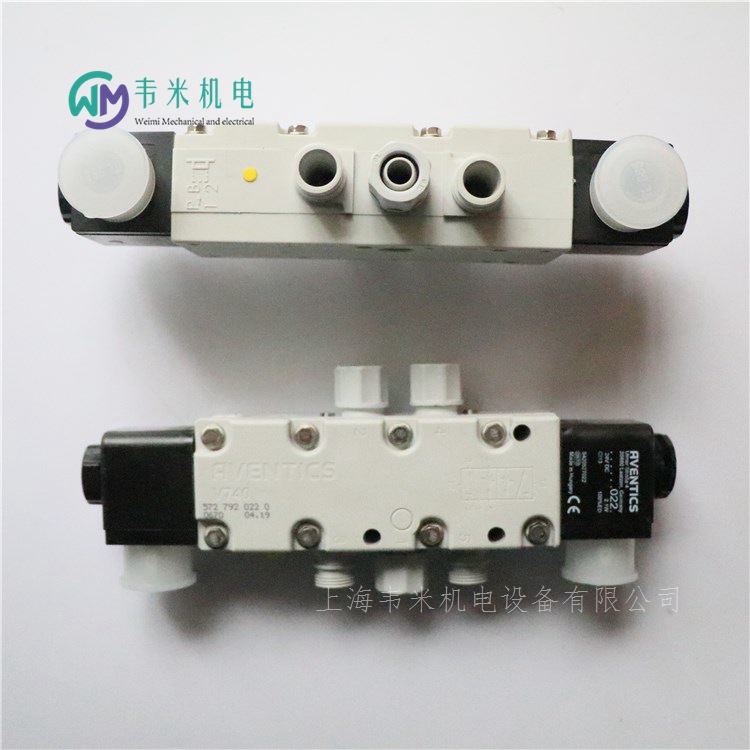

安沃驰气动电磁阀5727920220

安沃驰气动电磁阀5727920220

价格:1180元浏览:331次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

安沃驰气动电磁阀5727920220,上海韦米机电设备有限公司主营产品,销售热线:13524123009,传真:021-51334670;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格优惠;热诚欢迎新老客户咨询购买!


安沃驰AVENTICS二位五通换向阀, 系列 740-CP 5727920220
V740-5/2DS-024DC-07-CP
规格
操作电子
额定流量Qn950 l/min
换向原理5/2
压缩空气 接口 出口? 10x1
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器无阀连接器
节流带节流设备
连接类型管式连接
组合原理?(闭锁原理)单重底板原理, 盘式原理
可以组装成块可以组装成块
耐腐蚀防腐蚀
低环境温度-15 ?C
高环境温度50 ?C
介质温度小值-15 ?C
介质温度大值50 ?C
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈


气动电磁阀在化工生产中应用十分广泛,通常它被用来加装在气动执行机构的气路上,通过控制气路的通断来控制阀门的开关。但在实际工程设计应用中,由于自控出身的仪表设计人员通常都没有接受过关于电磁阀及其气动符号等系统全面的基础知识,这对于选择、设计出合适的气路图是一个很大的障碍。气动电磁阀是气动元件,用于控制压缩空气压力,流向等功能。电磁阀产品的安装有以下几个注意要点:
1、电磁阀产品的安装,首先要保证气动电磁阀产品的工作范围条件与实际的工作地点的情况相符,超出电磁阀产品工作范围的请勿进行强制安装,否则容易造成电磁阀的损坏和意外情况的发生。需要注意的工作条件主要有工作地点的电源电压、压力范围、压差范围、介质属性、环境及工作温度等。不同的工作环境都有对应的电磁阀产品与之对应,用户们可选择适合工作环境的产品,切勿强制安装不适合的电磁阀型号。
2、电磁阀产品的安装方向应注意电磁阀的主要部件,线圈,电磁阀线圈的安装应竖直安装在管道上,且管道应保持与地面的水平。否则电磁阀产品在工作的时候极易发生故障如无法工作等。不过为了满足特殊工作环境,有可以侧立安装的电磁阀产品。
3、由于部分电磁阀产品因工作原理是与电磁有关,因此对于工作环境的要求较高,例如内部和管道的洁净度,所以用户在实际安装的时候,需要把管道以及内部进行水洗和吹洗,以保证内部和管道的清洁,不让杂质影响到电磁阀产品的正常工作。另外为了保证电磁阀产品在工作的时候不会有异物进入,需在管道中安装滤网和过滤器。
4、由于电磁阀产品常与水泵等流体输送设备配用,因此在实际工作的时候,也会有水锤现象的发生,那么在选用气动元件电磁阀产品的时候,用户则需要选用有防水锤性能的电磁阀产品。
5、如果电磁阀产品需要长时间工作,用户在实际安装的时候,需安装旁路,以便在电磁阀产品工作并发生故障的时候方便进行维护。
6、除真空管路和特殊情况下,一般的电磁阀产品在安装的时候一定要注意电磁阀的安装方向。一般在电磁阀的阀体上都有标明,一个类似箭头的标记,→。这个表示的是介质的输送方向。
7、常开与常闭型电磁阀不可以互换使用,这样会导致电磁阀线圈的烧坏,降低电磁阀的使用寿命,因此用户在实际的使用情况下,请勿让电磁阀处于长时间的通电状态下。

安沃驰气动电磁阀5727920220,德国AVENTICS气动电磁阀;

系列740
Qn=700-1100l/min
安沃驰AVENTICS二位五通换向阀,系列740
5727400220
5727400420
5727420220
5727450220
5727450420
5727405280
5727405480
5727455280
5727455480
5727405302
5727455302
安沃驰AVENTICS二位五通换向阀,系列740
5727470220
5727475280
5727475302
安沃驰AVENTICS二位五通换向阀,系列740
5727410220
5727410420
5727460220
5727460420
5727415280
5727440220
5727415480
5727465280
5727465480
5727415302
5727465302
安沃驰AVENTICS二位五通换向阀,系列740
5727480220
5727485280
5727485302
安沃驰AVENTICS四位五通换向阀,系列740
5727500220
5727550220
5727505280
5727555280
5727505302
5727555302
5727510220
5727515280
5727560920
5727515302
5727565280
5727565302
安沃驰AVENTICS二位五通换向阀,系列740-CP
5727940220
5727945280
5727945302
安沃驰AVENTICS二位五通换向阀,系列740-CP
5727920220
5727925280
5727925302
安沃驰AVENTICS二位五通换向阀,系列740-BV
R412009690
安沃驰AVENTICS二位五通换向阀,系列740-BV
R412009671
安沃驰AVENTICS二位五通换向阀,系列740-UL
R432034081
R432034082
R432034083
安沃驰AVENTICS二位五通换向阀,系列740-UL
R432034084
R432034085
R432034086
安沃驰AVENTICS四位五通换向阀,系列740-UL
R432034087
R432034088
R432034089
R432034090
R432034091
R432034092
CD04系列
Qn=900l/min
安沃驰AVENTICS二位三通换向阀,系列CD04
5772550220
5772555270
5772555280
5772555220
5772555302
5772560220
5772565270
5772565280
5772565302
5772590220
安沃驰AVENTICS二位五通换向阀,系列CD04
5777050210
5777050220
5777055270
5777055280
5777055220
5777055302
5777060220
5777065270
5777065280
5777065220
5777065302
5777150220
5777155270
安沃驰AVENTICS二位五通换向阀,系列CD04
R412008841
5777250220
5777255280
5777255302
5777260220
5777265280
5777265302
安沃驰AVENTICS三位五通换向阀,系列CD04
5777420220
5777425280
5777425302
5777410220
5777415280
5777415302
5777400220
5777405280
5777405302
安沃驰AVENTICS二位三通换向阀,系列CD04
5772500220
5772505302
安沃驰AVENTICS二位五通换向阀,系列CD04
5777200220
5777205280
5777205302
安沃驰AVENTICS二位五通换向阀,系列CD04
5777000220
5777005280
5777005302
CD04系列-inch
Qn=900l/min
安沃驰AVENTICS二位三通换向阀,系列CD04
R412012695
R412012696
R412012698
R412012700
安沃驰AVENTICS二位五通换向阀,系列CD04
R412012840
R412012841
R412012842
R412012843
R412012708
R412012709
R412012711
R412012713
安沃驰AVENTICS二位五通换向阀,系列CD04
R412012999
R412013000
R412013001
R412013002
安沃驰AVENTICS三位五通换向阀,系列CD04
R412013018
安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300350
组成部分 过滤器-调压阀
清除冷凝物 半自动,失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气 中性气体
额定流量Qn  6900 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  0,5 ... 10 bar
压力输送  单的
过滤器的集水杯容积  50 cm3
滤清器滤芯  可替换
压力必须至少低于环境和介质温度 15 ?C ,并且允许的高温度为 3 ?C 。
用密封塞关闭调压阀后部的压力表接口,前部敞开。可根据客户应用另行配备密封塞。请单独订购(参见附件)。
适用于在 1、2、21、22 Ex 区内使用
请注意:聚碳酸酯材质的容器易受溶剂侵蚀,
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
由于结构原理,同样适用于液体油或水的分离。

安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777770220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀,正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 ?C 耐低温
结构特点  滑阀,正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
ATEX可选:ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 ?C ,并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 RA14-0820023026
结构特点滑阀,零遮盖
密封原理软密封
隔绝原理
(闭锁原理)
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
控制压力小/大见下表
环境温度 小值/大值 0?C / 50?C
低/高介质温度-10?C / 50?C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
螺纹管套黄铜
压力必须至少低于环境和介质温度15 ?C,并且允许的高温度为 3 ?C。
压缩空气的油含量必须在整个使用寿命中保持不变。

AVENTICS安沃驰2x二位三通换向阀, 系列 HF02-LG-0820056101
换向原理 2x3/2
结构特点 滑阀,正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
 UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG
操作 电子
结构特点  滑阀,正重叠
操作  电子
先导  外部的, 内部
密封原理  软密封
组合原理(闭锁原理)  单重底板原理
合格证书  UR (Underwriters Laboratories)
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  10 bar
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1400 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  20 ms
关闭时间型号  33 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力  1,3 Nm
重量  0,144 kg
先导类型(内先导或外先导)不在阀内体现,而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 ?C ,并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG-0820055102
换向原理 2x3/2
结构特点 滑阀,正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
 UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点  滑阀,正重叠
操作  电子
先导  外部的
密封原理  软密封
组合原理(闭锁原理)  单重底板原理
合格证书  UR (Underwriters Laboratories)
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  2,5 ... 10 bar
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  850 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  16 ms
关闭时间型号  25 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力  1,3 Nm
重量  0,082 kg
先导类型(内先导或外先导)不在阀内体现,而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 ?C ,并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

AVENTICS安沃驰二位五通换向阀, 系列 HF02-LG-0820056501
换向原理 5/2
结构特点 滑阀,正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
 UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点  滑阀,正重叠
操作  电子
先导  外部的, 内部
密封原理  软密封
组合原理(闭锁原理)  单重底板原理
合格证书  UR (Underwriters Laboratories)
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  2,5 ... 10 bar
低 / 高环境温度  0 ... 50 ?C
介质温度范围  0 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1400 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力  1,3 Nm
重量  0,144 kg
先导类型(内先导或外先导)不在阀内体现,而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 ?C ,并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
