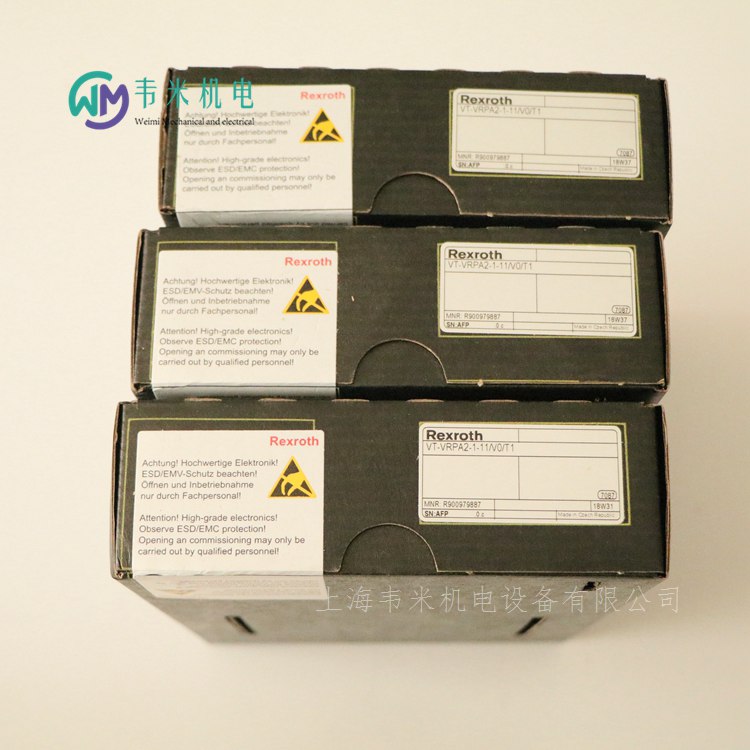

力士乐比例阀放大板VT-VRPA2-1-11/V0/T1

力士乐比例阀放大板VT-VRPA2-1-11/V0/T1

价格:5800元浏览:285次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

力士乐比例阀放大板VT-VRPA2-1-11/V0/T1,上海韦米机电设备有限公司主营产品,销售热线:13524123009,传真:021-51334670;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格优惠;热诚欢迎新老客户咨询购买!



力士乐REXROTH比例方向阀的阀放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
组件系列 1X
模拟,欧洲板卡格式
用于阀:4WRE
电压和电流的差分输入
四个可调用控制值输入、斜坡时间输入
用于选通、斜坡、改变极性和控制值启用的数字输入
带有 5 个斜坡和相位识别的型号 T5
可调节斜坡时间、阶跃电平和大线圈电流
工作电压反向极性保护
可通断的测量插口(型号 T5)
“准备就绪”输出
供电设备带直流/直流转换器,不带提高零点
可通过闭合跳线 J3 使上述斜坡时间增加十倍。
特性曲线发生器
可使用可调节特性曲线发生器单独设置正信号和负信号的阶跃电平和大值,并根据液压要求进行调节。穿过零电位的特性曲线的实际发展不是阶跃式的,而是线性的。
限幅器
内部控制值被限制在约公称范围的 ?110 %。
振荡器
振荡器生成感应式位置传感器的控制信号。
解调器
解调器根据位置传感器信号提供阀芯位置的实际值信号。100 % ? 10 V
位置控制器
位置控制器以阀门特定的方式进行优化。
功率输出级
电流输出级产生比例阀的定时线圈电流。该线圈电流被限制在每输出 2.5 A 至 2.8 A 之间。输出级输出具有防短路功能。出现内部故障信号或使能信号缺失时,输出级将被断电。
故障识别
监控位置传感器电缆的目的是发现主侧电缆中断和短路,以及输出级的过电流。
电流和电压输入之间不进行切换。输入始终可用。
控制值启用
可以启用四个控制值信号“w1”至“w4”。外部控制值电压(控制值 1 至 4)直接通过 10 V 和 –10 V 调节电压输出或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压,则使用电位计“w1”至“w4”设置控制值。使用外部电位计时,内部电位计将用作衰减器或限幅器。
一次只能操作一个启用。如果同时执行了多个启用,启用 “1”优先级低,启用 “4”优先级高。
各个处于活动状态的启用通过面板上的黄色 LED 指示。
控制值改变极性
通过输入信号在内部产生的控制值、控制值启用和零电位偏移信号可通过外部信号或跳线 J1 改变极性。改变极性情况通过面板上的 LED“–1”进行指示。
启用功能
启用功能可启用电流输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过面板上的 LED 进行指示。如果连接启用,则内部控制值(无论哪类控制值预设)会按所设置的斜坡时间进行更改。这样,受控阀就不会突然打开。
斜坡发生器
斜坡发生器限制控制输出倾斜。下游阶跃函数和振幅衰减器不会延长或缩短斜坡时间。
使用跳线 J2 将斜坡时间设置为小值 (<2 ms)(斜坡关闭)。
外部斜坡时间设置:
可使用外部电位计延长内部设置的斜坡时间。此设置可通过测量插口进行验证。如果电缆中断,则内部默认设置将自动有效。
设置和测量斜坡时间的表格:
供电设备
放大器板卡随附带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。
控制值预设
通过将差分输入和电流输入、启用信号及零位偏移(零电位电位计“Zw”)中提供的外部控制值信号加和(总和),计算内部控制值信号。

力士乐比例阀放大板VT-VRPA2-1-11/V0/T1,德国REXROTH放大板;

力士乐REXROTH模拟电路放大板,欧洲版制式
0811405095 VT-VRPA1-527-10/V0
0811405096 VT-VRPA1-527-10/V0/PV
0811405098 VT-VRPA1-527-10/V0/QV
0811405097 VT-VRPA1-537-10/V0/PV
0811405099 VT-VRPA1-537-10/V0/QV
0811405101 VT-VRPA1-527-10/V0/PV-RTP
0811405103 VT-VRPA1-527-10/V0/QV-RTP
0811405100 VT-VRPA1-527-10/V0/RTP
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405104 VT-VRPA1-537-10/V0/QV-RTP
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
R978022097 VT-VRPA1-100-1X/SO43A-466B
R901009038 VT-VRPA1-100-1X/V0/0
R901057058 VT-VRPA1-150-1X/V0/0
R901057060 VT-VRPA1-151-1X/V0/0
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
R900952202 VT-VRPA1-50-1X/
R900619297 VT-VRPA1-50-1X/001 FEDERLEIST 32POLIG F
R978911504 VT-VRPA1-50-1X/SO43A-472B
R900952204 VT-VRPA1-51-1X/
R900952204 VT-VRPA1-51-11/
R979810986 VT-VRPA1-51-1X/ SO41-7519
R978031853 VT-VRPA1-51-1X/SO43A-1828
R900952205 VT-VRPA1-52-1X/
R900979887 VT-VRPA2-1-1X/V0/T1
R900979887 VT-VRPA2-1-11/V0/T1
R900979887 VT-VRPA2-1-12/V0/T1
R900979885 VT-VRPA2-1-1X/V0/T5
R900979885 VT-VRPA2-1-11/V0/T5
R900979889 VT-VRPA2-2-1X/V0/T1
R900979888 VT-VRPA2-2-1X/V0/T5
R900067617 VT-VRM1-1-1X/
力士乐REXROTH数字放大板,欧洲版制式
R901066987 VT-VRPD-2-2X/V0/0-0-1
力士乐REXROTH用于调节轴向柱塞泵流量的比例阀的阀放大器
R910908873 ROUND BAR VT 5035 S13/R5
R900579497 VT5035-1X/
R900579497 VT5035-17
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WREE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 180 l/min
带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装:孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WREE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置:
阀门的基本构成包括:
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过 Pg7 进行电气零电位调节
功能:
线圈和断电后,位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置
可通过控制比例电磁铁(例如,线圈“b”)直接操作控制阀芯
→控制阀芯与电气输入信号成比例地向左移动
→通过具有渐进
流体特性的节流横截面,进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
→控制阀芯在压缩弹簧的作用下返回至中心位置
在断电状态下,线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时,此位置与液压中心位置不对应!电动阀控制环关闭时,控制阀芯将位于液压中心位置。
重要注意事项:
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用,该操作会损坏阀门!
带两个阀芯位置的阀门:(型号 4WREE...A...)
基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。
注意:
由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用年限而增加。
注意:
不得让油箱管路排空运行。在相应的安装条件下,必须安装一个预载阀(预载压力约为 2 bar)。


力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式比例方向阀
4WRKE
规格 10, 16, 25, 27, 32, 35
组件系列 3X
大工作压力 350 bar
大流量 3000 l/min
带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的先导式二级比例方向阀
调整体积流量的方向和大小
用比例电磁铁操纵
用于底板安装:孔图按 ISO 4401
电气位置反馈
弹簧对中的主控制阀芯
先导控制阀:单级比例方向阀
带位置控制的主级
4WRAP 6 W7.3X/G24… 型先导控制阀(一级)
先导控制阀是直动式比例阀。控制边的几何图元经过优化,可用作比例方向阀型号 4WRKE 的先导控制阀。比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。
先导控制阀主要由壳体、比例电磁铁和、控制阀芯和弹簧和组成。在非工作情况下,两个执行机构都连接到油箱。如果两个线圈中的一个或励磁,则磁力会将阀的控制阀芯向弹簧或移动。一旦超过遮盖量,便会堵塞两个执行机构中的一个与油箱的连接,转而连接压力腔。流体从 P 流向主级的控制腔。
4WRKE 型阀门是二级比例方向阀。它们控制流动方向和流量。主级是受位置控制的,这样,控制阀芯位置在流量较大的情况下也不会受液动力的影响。
这种阀门主要由先导控制阀、壳体、主控制阀芯、盖、对中弹簧、感应式位置传感器和减压阀组成。如果没有输入信号,则主控制阀芯就会被对中弹簧固定在中心位置。盖和中的两个控制腔通过控制阀芯连接到油箱。主控制阀芯通过感应式位置传感器连接到合适的控制电子元件。主控制阀芯的位置改变和放大器求和点控制值的改变,都能产生差动电压。比较控制值和理论值期间,通过电子元件确定可能的控制偏差,并向先导控制阀的比例电磁铁施加电流。电流会在线圈中产生不断通过推杆来操作控制阀芯的力。通过控制剖面激活的流量会导致主控制阀芯的调整。连接了感应式位置传感器内核的主控制阀芯会一直移动,直到理论值与控制值相符。在控制状态下,主控制阀芯处于力平衡状态并停留在该控制位置。控制阀芯行程和控制开口与控制值成比例改变。控制电子元件集成到阀门中。通过对阀门和电子元件进行调节,可以将批量生产设备导致的偏差保持在较低水平。
不得让油箱管路排空运行;在相应的安装条件下,必须安装一个预载阀(预载压力约为 2 bar)。
阀门特征
二级阀的基本设置包括我们的比例阀模块。“主级零电位”的零电位调节是工厂预设的,可以通过控制电子元件中的电位计,在公称行程的 ?30 % 范围内进行调节。拆下盖壳体前面的保护塞后,方可对集成控制电子元件进行检修。必须重新调节更换后的先导控制阀或控制电子元件。全部调节工作只能由的专业人员执行。
注意!
零电位更改可能导致系统损坏,故只能由的专业人员执行!
