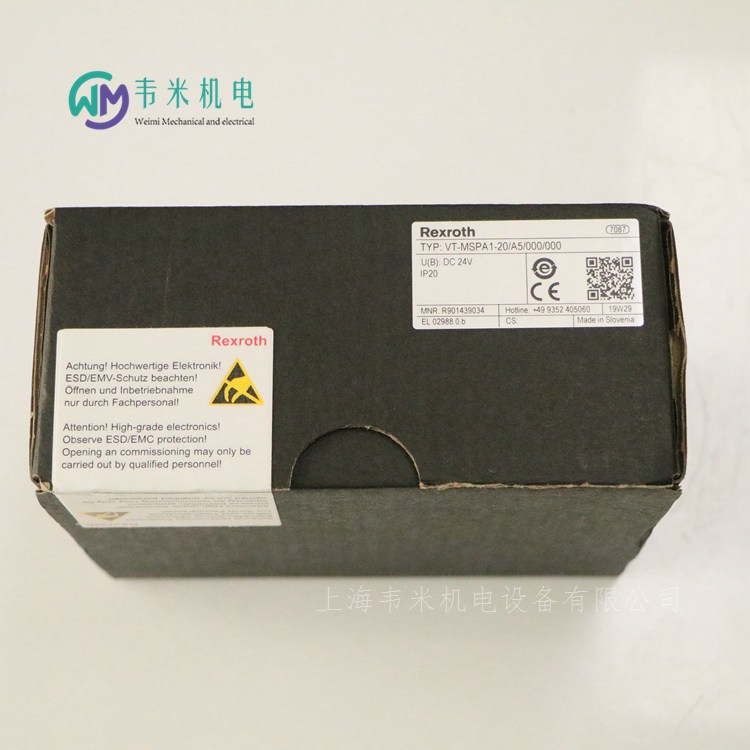

力士乐放大板VT-MSPA1-20/A5/000/000

力士乐放大板VT-MSPA1-20/A5/000/000

价格:3450元浏览:361次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

力士乐放大板VT-MSPA1-20/A5/000/000,上海韦米机电设备有限公司主营产品,销售热线:13524123009,传真:021-51334670;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格优惠;热诚欢迎新老客户咨询购买!



力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
组件系列 2X
适用于控制不带电气位置反馈的比例阀和泵控制件
多种力士乐工业液压阀门可供选择
设备中所存储阀门的特性曲线
通过按钮优化阀门
控制值输入 0 ... ?10 V 或 4 ... 20 mA
工作电压的反向极性保护
斜坡发生器上斜坡和下斜坡可以单独调节
零电位设置
控制值调节
特性曲线发生器
定时功率输出级
防短路输出
LED 状态显示
测量插口适用于:实际电流值、内部电流控制/设置
所有阀门参数可调节
一般信息
这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。
供电设备
内部供电设备随附了接通电流限制器以防止出现电流峰值。此外,还集成了反向极性保护功能。
控制值,控制值加法器
"内部控制值" 包括:
"外部控制值",连接在差分放大器 (2) 的输入处
零位偏移,标准设置中的 "Z/B" 可调节
在压力阀中,正控制值会使阀门处的压力增加。
对于 4W...1) 型号阀门,下列内容适用:
通过线圈 B,0 - 10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A,从 B 流向 T。
通过线圈 A,0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B,从 A 流向 T。在专家设置中,控制值极性变化是可能的 [5](请参阅操作说明 30232-B)。
在正常运行时,可以在 "V" 测量插口处测量 "内部控制值"。
斜坡
斜坡限制控制值的倾斜。
您可以在一个斜坡所有斜坡均为一个时间,默认值)和 4Q/2Q 斜坡(斜坡的时间不同)之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。
控制值衰减器 "G"
利用控制值衰减器可以降低控制值。
特性曲线发生器
在特性曲线发生器中,预设阀门特性曲线可以调整到实际液压和控制技术条件。
可以在专家设置中调节以下内容:
先导电流 "B"
阶跃 "S"
大电流 "G"(VT-MSPA2 可分别用于 A 和 B)
电流控制器
将对线圈电流进行记录,并在电流控制器中将其与控制值进行比较,然后补偿差异。
时钟发生器
时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门,时钟频率有时随控制值和/或工作电压而变化。
功率输出级
电流输出级产生比例阀的定时线圈电流。线圈电流被限制为
每次输出的大允许电流,具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时,输出级将关闭。
数字输入
输入 DI 可设置到四个不同的功能:
1. 启用(出厂设置)
2.VT-MSPA1 1) 不带功能
2.VT-MSPA2 控制值极性变化
3.斜坡开/关
4.单个或相位斜坡
数字输出
若无电缆中断、内部错误,且 UB ≥ UB 小,则设备会通知准备就绪。
阀门类型 4WRPH6…SO855,开关位置 0-5:
控制值 ?10 V
数字输入端 2,控制值极性变化

力士乐放大板VT-MSPA1-20/A5/000/000,德国REXROTH放大板;

力士乐REXROTH模拟电路放大板模块,欧洲版制式
0811405126 VT-MSPA1-508-10/V0
0811405127 VT-MSPA1-525-10/V0
0811405106 VT-MSPA2-525-10/V0
R901439037 VT-MSPA2-2X/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R900702060 VT-MSPA1-1-1X/V0/0
R901142355 VT-MSPA1-10-1X/V0
R901142360 VT-MSPA1-11-1X/V0/0
R901288145 VT-MSPA1-30-1X/V0/0
R901288142 VT-MSPA1-150-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R900249810 VT-MSPA1-50-1X/V0
R901439034 VT-MSPA1-2X/A5/000/000
R901439034 VT-MSPA1-20/A5/000/000
R901054016 VT-MSPA1-50-1X/V001
R901010980 VT-MSPA2-1-1X/V0/0
R901226865 VT-MSPA2-1-1X/V002/0 F?R PR?FSTAND EIV11
R901348140 VT-MSPA2-1-1X=V0/0
R901061664 VT-MSPA2-200-1X/V0/0
R900537344 VT11131-1X/
R900030647 VT11132-1X/
R900010960 VT11013-10
R900211788 VT11118-1X/
R900211788 VT11118-10
R900211788 VT11118-11
R901280829 VT11118-1X=
R900010938 VT11015-1X/
R900010938 VT11015-11
R900019681 VT11017-1X/
R900019681 VT11017-11
R901463732 SERVO-AMPLIFIER AN422V05-08-0-1
R901197784 VT-MSRA1-1-1X/V0/0
R901386328 VT-MSRA1-1-1X/V001
力士乐REXROTH数字放大板,欧洲版制式
R901077297 VT-VSPD-1-2X/V0/0-0-1
力士乐REXROTH不带电气位置反馈,不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈,带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装:孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置:
阀门的基本构成包括:
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后,通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作,例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面,进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门(型号 4WRA...A...):
基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意:
不得让油箱管路排空运行。在相应的安装条件下,须安装一个预载阀(预载压力约为 2 bar)。



力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
精确-响应灵敏度高,滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常精准的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是:
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中,主级控制阀芯的控制值将与位置理论值进行比较。在存在差值(控制偏差)的情况下,先导控制阀的一级将被控制(干力矩马达和喷嘴挡板系统)。这样,可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少,而距离另一个喷嘴的距离将增加。通过连接孔,与控制信号类似,产生的流量差导致控制阀芯在先导控制阀(第二级)中偏斜。先导控制阀释放的流量使主级(第三级)控制阀芯偏斜,直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置,恒定频率为 400 Hz。
电源电压故障
应用先导油压后,主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀(请参阅订货代码),则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8,主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1,主级阀芯将使用弹簧操作的偏移位置(P-B 和 A-T)(公差范围为控制阀芯行程的 1% ... 11%)
注意:
零电位更改和/或颤振电流振幅可能导致系统损坏,故只能由的专业人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况,即根据附件列表更换过滤器和密封件。在装配过程中,必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油,外部先导油回油
在本型号中,先导油由单独的先导油路供给(外部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。
型号“PY”
内部先导油供油,外部先导油回油
使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。在底板中,必须关闭油口 X。
型号“PT”
内部先导油供油,内部先导油回油
使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油直接流回主阀的 T 通道(内部)。在底板中,必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油,内部先导油回油
在本型号中,先导油由单独的先导油路供给(外部)。先导油直接流回主阀的 T 通道(内部)。在进油联中,必须关闭油口 Y。
