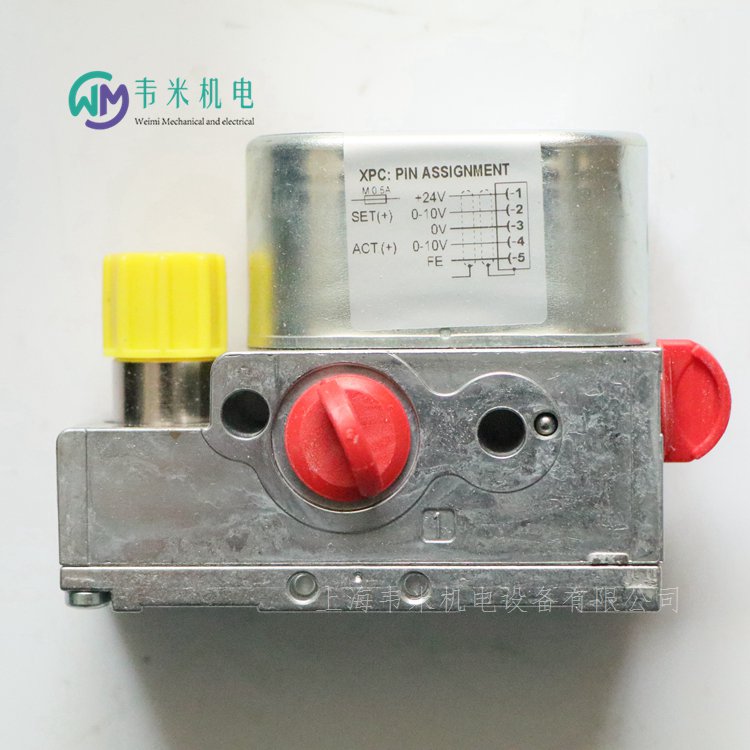

空调厂设备配件安沃驰气动比例阀R414002403

空调厂设备配件安沃驰气动比例阀R414002403

价格:2400元浏览:304次联系:雷青 / 13524123009 / 021-61116913企业:上海韦米机电设备有限公司留言店铺收藏

空调厂设备配件安沃驰气动比例阀R414002403,上海韦米机电设备有限公司主营产品,销售热线:13524123009,传真:021-51334670;联系人:雷青;产品实拍图片,原厂原装正品,现货库存,价格优惠;热诚欢迎新老客户咨询购买!



AVENTICS安沃驰E/P压力调节阀, 系列 ED02 R414002403
ED02-000-060-010-1M12A
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力8 bar
低环境温度0 ?C
高环境温度50 ?C
压缩空气 接口 人口G 1/8, 1/8 NPT
压缩空气 接口 出口1/8 NPT, G 1/8
介质压缩空气
额定流量Qn120 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,05 bar
安装位置?α = 0 ... 90? ?β = 0 ... 90?
允许的脉动5%
功率消耗 max.300 mA
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
特点
设计紧凑
高控制精度和高动态性
适用于一系列广泛应用
无需额外底板集成阀组

一般制冷机的制冷原理压缩机的作用是把压力较低的蒸汽压缩成压力较高的蒸汽,使蒸汽的体积减小,压力升高。压缩机吸入从蒸发器出来的较低压力的工质蒸汽,使之压力升高后送入冷凝器,在冷凝器中冷凝成压力较高的液体,经节流阀节流后,成为压力较低的液体后,送入蒸发器,在蒸发器中吸热蒸发而成为压力较低的蒸汽,再送入压缩机的入口,从而完成制冷循环。

利用外界能量使热量从温度较低的物质(或环境)转移到温度较高的物质(或环境)的系统叫制冷系统。
制冷系统可分为蒸气制冷系统、空气制冷系统和热电制冷系统。其中蒸气制冷系统又可分为蒸气压缩式、蒸气吸收式和蒸气喷射式。
主要部件组成
制冷系统由制冷剂和四大机件,即压缩机,冷凝器,膨胀阀,蒸发器组成。
压缩机
压缩机是制冷循环的动力,它由电动机拖动而不停地旋转,它除了及时抽出蒸发器内蒸气,维持低温低压外,还通过压缩作用提高制冷剂蒸气的压力和温度,创造将制冷剂蒸气的热量向外界环境介质转移的条件。即将低温低压制冷剂蒸气压缩至高温高压状态,以便能用常温的空气或水作冷却介质来冷凝制冷剂蒸气。 [3]
冷凝器
冷凝器是一个热交换设备,作用是利用环境冷却介质(空气或水),将来自压缩机的高温高压制冷蒸气的热量带走,使高温高压制冷剂蒸气冷却、冷凝成高压常温的制冷剂液体。值得一提的是,冷凝器在把制冷剂蒸气变为制冷剂液体的过程中,压力是不变的,仍为高压。
节流元件
高压常温的制冷剂液体不能直接送入低温蒸发器、根据饱和压力与饱和温度——对应原理,降低制冷剂液体的压力,从而降低制冷剂液体的温度。将高压常温的制冷剂液体通过降压装置——节流元件,得到低温低压制冷剂,再送入蒸发器内吸热蒸发。在日常生活中的冰箱、空调常用毛细管作为节流元件 。
蒸发器
蒸发器也是一个热交换设备。节流后的低温低压制冷剂液体在其内蒸发(沸腾)变为蒸气,吸收被冷却物质的热量,使物质温度下降,达到冷冻、冷藏食品的目的。在空调器中,冷却周围的空气,达到对空气降温、除湿的作用。蒸发器内制冷剂的蒸发温度越低,被冷却物的温度也越低。在冰箱中一般制冷剂的蒸发温度调整在-26℃~-20℃,在空调器中调整在5℃~8℃。

空调厂设备配件安沃驰气动比例阀R414002403,德国安AVENTICS气动比例阀;

德国安沃驰AVENTICS气动比例阀订货号和型号:

R414002408 ED02-000-003-010-1M12A
R414002407 ED02-000-003-010-1M12X
R414002405 ED02-000-003-020-1M12A
R414002406 ED02-000-003-420-1M12A
R414003879 ED02-000-010-010-1M12A
R414004660 ED02-000-010-010-1M12X
R414003364 ED02-000-010-020-1M12A
R414003365 ED02-000-010-420-1M12A
R414002395 ED02-000-013-010-1M12A
R414007965 ED02-000-013-420-1M12A
R414003373 ED02-000-020-010-1M12A
R414003372 ED02-000-020-010-1M12X
R414003370 ED02-000-020-020-1M12A
R414003371 ED02-000-020-420-1M12A
R414002399 ED02-000-030-010-1M12A
R414005605 ED02-000-030-420-1M12A
R414002403 ED02-000-060-010-1M12A
R414002404 ED02-000-060-010-1M12A
R414002402 ED02-000-060-010-1M12X
R414002400 ED02-000-060-020-1M12A
R414002401 ED02-000-060-420-1M12A
R414010167 ED02-000-070-010-1M12A
R414002413 ED02-000-100-010-1M12A
R414001191 ED02-000-100-010-1M12A-PSI
R414002412 ED02-000-100-010-1M12X
R414002410 ED02-000-100-020-1M12A
R414002411 ED02-000-100-420-1M12A
R414001190 ED02-000-100-420-1M12A-PSI
R414001197 ED02-000-V10-010-1M12A
R414008737 ED02-002-012-420-1M12A
R434000457 ED02-0-100PSI-0-10VDC
R434000456 ED02-0-100PSI-4-20MA
R434000460 ED02-0-125PSI-0-10VDC
R434000421 ED02-0-15PSI-0-10VDC
R434000420 ED02-0-15PSI-4-20MA
R434000427 ED02-0-30PSI-0-10VDC
R434000426 ED02-0-30PSI-4-20MA
R434000430 ED02-0-45PSI-0-10VDC
R434000429 ED02-0-45PSI-4-20MA
R434000436 ED02-0-60PSI-0-10VDC
R434000435 ED02-0-60PSI-4-20MA
R434000442 ED02-0-70PSI-0-10VDC
R434000448 ED02-0-80PSI-0-10VDC
R434000449 ED02-0-80PSI-0-20MA
R434004674 ED02-0-80PSI-0-5VDC
R434004917 ED02-1-16PSI-4-20MA
R434000485 ED02-3-15PSI-4-20MA
R434006400 ED02-40-87PSI-4-20MA
R434006643 ED02-53-100PSI-0-10VDC
R414001200 ED02-V10-010-010-1M12A
R414001198 ED02-V10-010-020-1M12A
R414001199 ED02-V10-010-420-1M12A
R414005888 ED04-000-051-020-2DICA
R414007629 ED04-000-095-PSI-420-2DICA
R414007932 ED04-000-100-020-1CABA
安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406332
φ25 mm接口 G 1/8单作用式,不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则单作用式,不受压缩回
缓冲弹性
活塞直径25 mm
活塞杆螺纹M5
行程25 mm
压缩空气连接G 1/8
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
重量0.218 kg
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
压力必须至少低于环境和介质温度15?C ,并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞:聚氨酯


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406350
φ40 mm接口 G 1/8单作用式,不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则单作用式,不受压缩回
缓冲弹性
活塞直径40 mm
活塞杆螺纹M6
行程5 mm
压缩空气连接G 1/8
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
重量0.225 kg
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
压力必须至少低于环境和介质温度15?C ,并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞:聚氨酯



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406371
φ63 mm接口 G 1/8单作用式,不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则单作用式,不受压缩回
缓冲弹性
活塞直径63 mm
活塞杆螺纹M8
行程10 mm
压缩空气连接G 1/8
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
重量0.458 kg
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
压力必须至少低于环境和介质温度15?C ,并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞:聚氨酯

安沃驰AVENTICS安装板, 系列 AS2-MBR-...-W01-R412006368
密封件材料丙烯树胶
材料钢
低 / 高环境温度-10 ... 50 ?C
重量0.065 kg
要安装固定板 W01,必须卸下维修单元的后盖。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010627
φ 20 mm接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
活塞直径20 mm
活塞杆螺纹M5
行程50 mm
防尘圈聚氨酯
压缩空气连接M5
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
材料
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
防尘圈聚氨酯
压力必须至少低于环境和介质温度15?C ,并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010642
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
活塞直径32 mm
活塞杆螺纹M6
行程15 mm
防尘圈聚氨酯
压缩空气连接G 1/8
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
材料
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
防尘圈聚氨酯
压力必须至少低于环境和介质温度15?C ,并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010721
接口 M5双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装无旋转
实用原则双作用式
缓冲弹性
活塞直径20 mm
行程10 mm
防尘圈聚氨酯
压缩空气连接M5
压缩空气接口型号内螺纹
压缩空气连接内螺纹
低 / 高环境温度-25 ... 80 ?C
介质温度范围-25 ... 80 ?C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量0 ... 5 mg/m3
确定活塞推力的压力6.3 bar
材料
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢
活塞晴纶橡胶
前端盖板黄铜 铝材
后盖铝材
防尘圈聚氨酯
压力必须至少低于环境和介质温度15?C ,并且允许 的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
