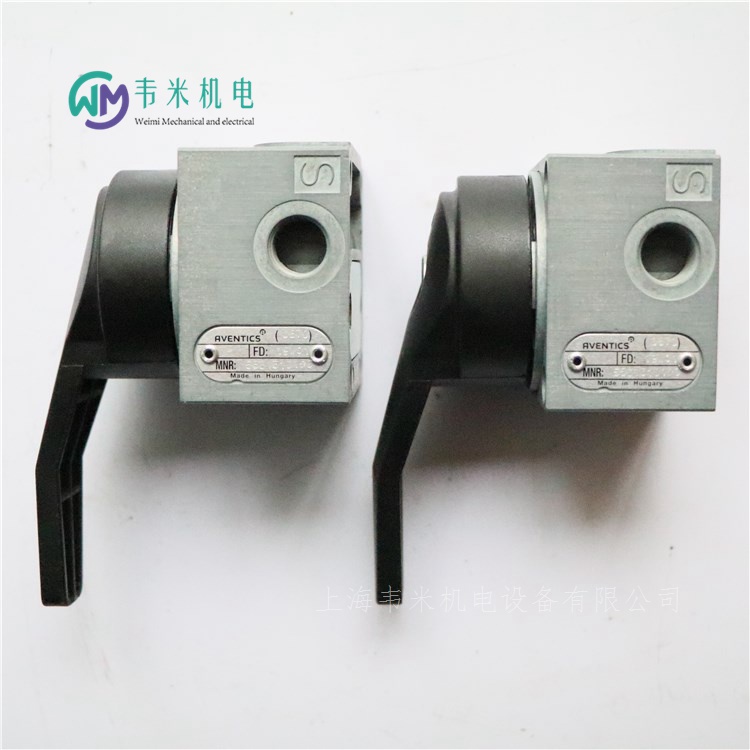

AVENTICS手动换向阀5631310100，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 563 131 5631310100
VR07-5/2DM-LEV
规格
操作机械式
额定流量Qn1100 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力0 bar
大运行压力10 bar
操作元件单线圈
操作元件手柄, 带定位
密封原理软密封
结构特点提动阀
底板连接管式连接
封闭方式，封闭类型不可锁定
低环境温度-25 ?C
高环境温度80 ?C
介质温度小值-25 ?C
介质温度大值80 ?C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
重量0.71 kg
材料：外壳压铸锌
特点
坚固且轻便
极为可靠
适用于极端温度

气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控制阀。
一、气动阀门系统各部分功能和用途：
1、气动执行器：分为双动型和单动型。双动气动执行器：对阀门开启和关闭的两位式控制。单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。
2、阀门：阀门是流体输送系统中的控制部件。
3、电磁阀：分为单电控电磁阀和双电控电磁阀。单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
4、限位开关：远距离传送阀门的开关位置的信号。有机械式、接近式、感应式。
5、气电定位器：根据电流信号?(标准4-20mA)的大小对阀门的介质流量调节控制。
6、气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。
7、手动操作机构：在自动控制不正常情况下手动操作。
8、静音器：安装在电磁阀的排气口，降低噪声。
9、快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。
10、空压机：是压缩空气的气压发生装置。
11、气管：有软管、紫铜管、不锈钢。常用规格有6mm、8mm。

气动开关型阀门系统构成：气动执行器、阀门、电磁阀、限位开关、气源处理三联件、手动操作机构、消声器、快插接头、空气压缩机、气管。
气动调节型阀门系统构成：气动执行器、阀门、气电定位器、气源处理三联件、手动操作机构、消声器、快插接头、空气压缩机、气管。
气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关，

AVENTICS手动换向阀5631310100，德国安沃驰手动阀；

手动操纵
系列563018，563131
Qn=300-1100l/min
安沃驰AVENTICS二位四通换向阀,系列563018
5630180100
安沃驰AVENTICS三位四通换向阀,系列563018
5630181100
5630182100
安沃驰AVENTICS二位五通换向阀,系列563131
5631310100
安沃驰AVENTICS三位五通换向阀,系列563131
5631311100
5631312100
快插接头系列QR1
Qn=500-2600l/min
安沃驰AVENTICS快插接头系列QR1-ASG
R412005459
R412005460
R412005461
R412005462
安沃驰AVENTICS快插接头系列QR1-ASC
R412005482
R412005483
R412005484
R412005485
安沃驰AVENTICS快插接头系列QR1-AGS
R412005470
R412005471
R412005472
R412005473
R412005474
R412005475
安沃驰AVENTICS球阀,快插接头系列QR1-BSK
R412005502
R412005503
R412005504
R412005505
安沃驰AVENTICS球阀,快插接头系列QR1-BGS
R412005490
R412005493
R412005494
R412005495
R412005498
R412005501
系列ML
Qn=750-3200l/min
AVENTICS安沃驰2路3通手动滑阀,系列ML
0820402007
0820405001
0820406001
0820407001
系列SC01
安沃驰AVENTICS二位二通截止闭,系列SC01
1823391906
1823391907
1823391908
R412010091
1823391910
1823391911
1823391912
安沃驰AVENTICS二位二通截止闭,系列SC01
3520321500
3520322500
3520323500
3520324500
3520325500
3520326500
3520327500
3520328500
安沃驰AVENTICS二位二通截止闭,系列SC01
R412010526
R412010527
R412010528
R412010529
R412010530
R412010531
AVENTICS安沃驰2x二位三通 换向阀, 系列 TC15-R422102229
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 1100 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点  滑阀
操作  气动
密封原理  软密封
流量值  1100 l/min
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
在多线路导线板上的组装  P-导线板
拧紧螺栓的小扭力  2,5 Nm
重量  0,208 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


AVENTICS安沃驰2x二位三通 换向阀, 系列 AV05-R422103007
操作元件 双线圈
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
防护等级 IP65
Qn 1-2 650 l/min
Qn 2-3 520 l/min
额定流量Qn 650 l/min
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  外部的
密封原理  软密封
组合原理（闭锁原理）  底板原理
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  3 ... 8 bar
低 / 高环境温度  -10 ... 60 ?C
介质温度范围  -10 ... 60 ?C
介质  压缩空气
颗粒大小 max.  40 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量 2-3  520 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  16 ms
关闭时间型号  25 ms
固定螺栓  内六角螺钉 (TORX) ISO 10664 - 8
拧紧螺栓的小扭力  0,5 Nm
启动力矩公差  ?0,1 mT
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS压力传感器, 系列 PE5-R412010767
结构特点 电子的
开关逻辑电路 常开/常闭(可调节)
外壳 聚碳酸酯
密封件材料 丙烯树胶
 CE认证,cULus,RoHS,符合 REACH 标准,不含LABS
防护等级 IP65,IP67 与 安装 接线
芯数 4-針
接口尺寸 M12x1
类型 多芯插头
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
类型  电子的
合格证书  CE认证 cULus RoHS 符合 REACH 标准 不含LABS
低 / 高环境温度  0 ... 60 ?C
介质温度范围  0 ... 60 ?C
介质  压缩空气（大 40 μm）
压缩空气中的大含油量  40 mg/m3
测量尺寸  相对压力
显示  LCD 显示器, 4位, 颜色可调：绿色或红色
显示可设置为  bar psi kPa MPa inHg
开关逻辑电路  常开/常闭(可调节)
冲击阻力 max.  30 g
振动阻力  5 g (10 - 150 Hz)
精度（100％满量程）  ?1,5% 10 - 30?C的温度范围 ? 2 % 包括温度波动
重复精度按%（相对于终值）  ? 0,2 %
转换时间  < 5 ms
开关点  调节范围0 ... 100%
返回连接点  调节范围0 ... 100%
滞环  可调节的
磁滞现象缓冲  可调节的
窗口功能  可调节的
工作电压DC 小/大  17 ... 30 V DC
模拟式输出端  0 - 10 V DC, 4 - 20 mA
静态电流 接收  <40 mA
模拟输出端线性  < 终值误差<?0,5%
负载电阻 max.  600 Ω
防短路能力  大 600 欧姆（电流输出端） 小 3 k 欧姆 (电压输出端)
固定方式  直接安装到 DIN 导轨或壁挂式安装 用于通过安装组件进行配电盘装配 通过电极双接头
防护等级  IP65 IP67 与 安装 接线
电子连接  多芯插头 M12x1 4-針
重量  0,04 kg
背面可替换的压力连接管  (G1/4) (用栓塞密封)
显示屏的颜色可调成红色或绿色
可在媒体中心下载压力传感器的 PE5 的 IO-Link 设备描述 (IODD)。
、

安沃驰AVENTICS压力传感器, 系列 PE5-R412010773
结构特点 电子的
开关逻辑电路 常开/常闭(可调节)
外壳 聚碳酸酯
密封件材料 丙烯树胶
 CE认证,cULus,RoHS,符合 REACH 标准,不含LABS
防护等级 IP65,IP67 与 安装 接线
芯数 4-針
接口尺寸 M12x1
类型 多芯插头
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
类型  电子的
合格证书  CE认证 cULus RoHS 符合 REACH 标准 不含LABS
低 / 高环境温度  0 ... 60 ?C
介质温度范围  0 ... 60 ?C
介质  压缩空气（大 40 μm）
压缩空气中的大含油量  40 mg/m3
测量尺寸  相对压力
显示  LCD 显示器, 4位, 颜色可调：绿色或红色
显示可设置为  bar psi kPa MPa inHg
开关逻辑电路  常开/常闭(可调节)
冲击阻力 max.  30 g
振动阻力  5 g (10 - 150 Hz)
精度（100％满量程）  ?1,5% 10 - 30?C的温度范围 ? 2 % 包括温度波动
重复精度按%（相对于终值）  ? 0,2 %
转换时间  < 5 ms
开关点  调节范围0 ... 100%
返回连接点  调节范围0 ... 100%
滞环  可调节的
磁滞现象缓冲  可调节的
窗口功能  可调节的
工作电压DC 小/大  17 ... 30 V DC
模拟式输出端  0 - 10 V DC, 4 - 20 mA
静态电流 接收  <40 mA
模拟输出端线性  < 终值误差<?0,5%
负载电阻 max.  600 Ω
防短路能力  大 600 欧姆（电流输出端） 小 3 k 欧姆 (电压输出端)
固定方式  直接安装到 DIN 导轨或壁挂式安装 用于通过安装组件进行配电盘装配 通过电极双接头
防护等级  IP65 IP67 与 安装 接线
电子连接  多芯插头 M12x1 4-針
重量  0,04 kg
背面可替换的压力连接管  (G1/4) (用栓塞密封)
显示屏的颜色可调成红色或绿色
可在媒体中心下载压力传感器的 PE5 的 IO-Link 设备描述 (IODD)。
