产品

5776070220安沃驰电磁阀现货库存，上海韦米机电设备有限公司供应产品，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。产品图片实拍，价格货期快速报价，大量产品现货供应，价格优惠；热诚欢迎新老客户咨询下单！

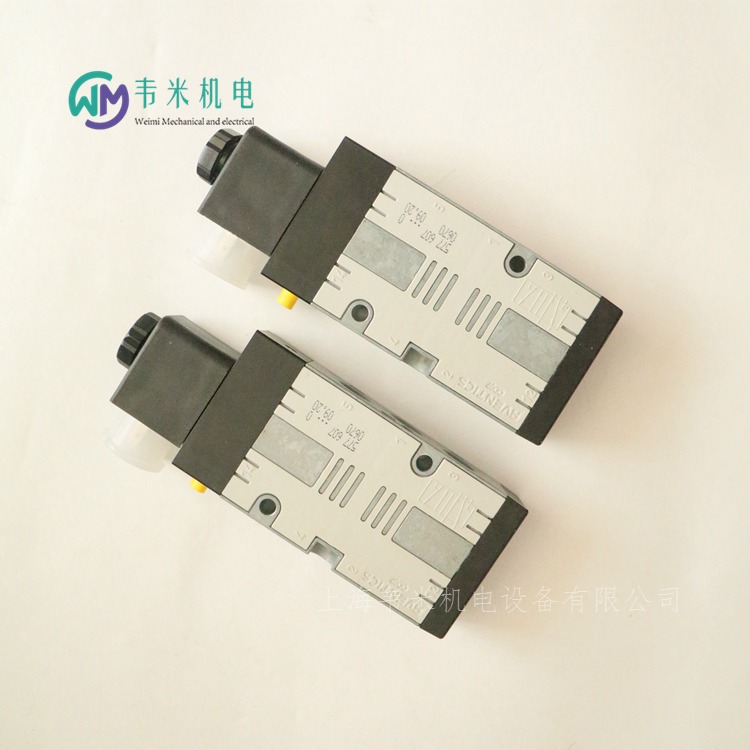

安沃驰AVENTICS二位五通换向阀, 系列 CD07 5776070220
CCD07-5/2XX-SR-024DC-I-G014
规格
操作电子
额定流量Qn1200 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / 15%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-25 ?C
高环境温度50 ?C
介质温度小值-25 ?C
介质温度大值50 ?C
特点
坚固耐用的设计
在底板上组装
适用于极端的温度范围
耐电压波动
提供 ATEX 认证型号

电磁阀分类
电磁阀一般分为直动式电磁阀和先导式电磁阀。
直动式电磁阀:直接利用电磁力推动电磁阀阀芯实现气路之间的通断;
先导式电磁阀:则是在电磁力的作用下先打开先导阀，使气体进入电磁阀阀芯气室，利用气压来推动电磁阀阀芯，实现气路之间的通断。
电磁阀有几个气路就是几通，阀芯有几种位置就是几位，如: 2位3通、2位4通、2位5通、3位5通等;
电磁阀分单电控和双电控，电压分220V、110V、 24V;电磁阀分防爆和不防爆。
按通口数分类
换向阀的切换通口包括入口、出口和排气口。通常根据使用目的选择换向阀的通口数。
按位置数分类
换向阀的切换状态称为“位置”，有几个切换位置就称为几位阀。
1、直动式电磁阀
特点:
结构简单、动作可靠，在零压差或真空下能正常工作,可任意方向安装，但一般适用于通径在25mm以下。
直动式电磁阀分常开、常闭两种:
直动常闭电磁阀，在断电时，电磁阀呈关闭状态，当电磁阀线圈通电后，产生的电磁力使动铁芯与静铁芯吸合，直接开启阀口，介质从进口流向，出口;当线圈断电后，动铁芯在复位弹簧的作用下复位，直接关闭阀口，而切断了介质的流通。常开式则断电时阀门开启，通电时，阀门关闭。
2、先导式电磁阀
特点:
功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。
电磁阀由先导阀与主阀组成，两者有通道联系着
当电磁线圈通电，动铁芯与静铁芯吸合而导阀孔开放，阀芯背腔的压力通过导阀孔流向出口，此时阀芯背腔的压力低于进口侧的压力，利用压差使得阀芯脱离主阀座，介质从进口流向出口。当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔，阀芯背腔压力受进口侧压力关闭了导阀孔，阀芯背腔压力受进口侧压力的补充逐渐趋于和进口侧平衡，阀芯因弹簧作用把阀门关闭。先导阀也可配常开式。
电磁线圈的数量
二位五通电磁阀有单电控型和双电控型两种。

5776070220安沃驰电磁阀现货库存，德国AVENTICS气动电磁阀；

系列CD07
Qn=880-1200l/min
安沃驰AVENTICS二位三通换向阀,系列CD07
5772070220
5772075270
5772075280
5772072220
5772075220
5772075302
5772080220
5772085270
5772085280
5772085220
5772085302
R412004091
R412004092
5772960220
5772965302
安沃驰AVENTICS二位三通换向阀,系列CD07
5772020220
5772025270
5772025280
5772020770
5772025302
5772030220
5772035280
5772035302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776070220
5776075280
5776080220
5776085280
5776075302
5776085302
R412004093
5776070360
5776085270
5776970220
5776980220
安沃驰AVENTICS二位五通换向阀,系列CD07
5776840220
5776845280
5776845302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776960220
5776965280
5776965302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776270220
5776272220
5776275270
5776275280
5776275220
5776275302
5776280220
5776285270
5776285280
5776285302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776020220
5776025270
5776025280
5776025302
5776030220
5776035280
5776035302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776220220
5776225280
5776225302
5776230220
5776235280
5776235302
安沃驰AVENTICS三位五通换向阀,系列CD07
5777770220
5777775270
5777775280
5777775220
5777775302
5777955302
5777720220
5777725280
5777725302
R412003424
5777955280
5777760220
5777765270
5777765280
5777765302
5777945302
5777710220
5777715280
5777715302
5777750220
5777755280
5777755302
5777700220
5777705302
安沃驰AVENTICS三位五通换向阀,系列CD07
5776920270
带Namur接口的阀门，符合VDI/VDE3845
安沃驰AVENTICS二位五通换向阀,系列CD07
5776600220
5776605280
5776605302
安沃驰AVENTICS二位五通换向阀,系列CD07
5776620220
5776625280
5776625302
安沃驰AVENTICS三位五通换向阀,系列CD07
R412011157
R412011158
R412011159
系列TC15
Qn=1100-1500l/min
AVENTICS安沃驰2x二位三通换向阀,系列TC15
R422102190
R422102191
R422102192
R422102193
R422102194
R422102195
安沃驰AVENTICS二位五通换向阀,系列TC15
R422100986
R422100987
R422100988
R422100989
R422100990
R422100991
安沃驰AVENTICS三位五通换向阀,系列TC15
R422100992
R422100993
R422100994
R422100995
R422100996
R422100997
AVENTICS安沃驰2x二位三通换向阀,系列TC15
R422102184
R422102185
R422102186
R422102187
R422102188
R422102189
安沃驰AVENTICS2x二位三通换向阀,系列TC15
R422102178
R422102179
R422102180
R422102181
R422102182
R422102183
安沃驰AVENTICS二位五通换向阀,系列TC15
0820058301
0820058351
0820058311
0820058361
0820058321
0820058371
安沃驰AVENTICS二位五通换向阀,系列TC15
0820058201
0820058251
0820058211
0820058261
0820058221
0820058271
安沃驰AVENTICS三位五通换向阀,系列TC15
0820059301
0820059351
0820059311
0820059361
0820059321
0820059371
安沃驰AVENTICS三位五通换向阀,系列TC15
0820059201
0820059251
0820059211
0820059261
0820059221
0820059271
AVENTICS安沃驰2x二位三通换向阀,系列TC15
R422102157
R422102159
R422102160
R422102161
R422102163
R422102164
R422102165
R422102167
R422102168
R422102170
R422102171
R422102173
R422102174
R422102176
R422102177
AVENTICS安沃驰2x二位三通换向阀,系列TC15
R422102158
R422102162
R422102166
R422102169
R422102172
R422102175
AVENTICS安沃驰2x二位三通换向阀,系列TC15
R422102136
R422102138
R422102139
R422102140
R422102142
R422102143
R422102144
R422102146
R422102147
R422102149
R422102150
R422102152
R422102153
R422102155
R422102156
AVENTICS安沃驰2x二位三通换向阀,系列TC15
R422102137
R422102141
R422102145
R422102148
R422102151
R422102154
安沃驰AVENTICS二位五通换向阀,系列TC15
R422000117
0820058102
0820058103
0820058152
0820058153
R422000119
0820058127
0820058128
0820058177
0820058178
R422000121
0820058602
0820058603
0820058652
0820058653
安沃驰AVENTICS二位五通换向阀,系列TC15
0820058101
安沃驰AVENTICS微型气缸, 系列 MNI-0822332507
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 16 mm
活塞杆螺纹 M6
标准化 ISO 6432
行程 160 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
耐腐蚀 防腐蚀
压缩空气连接 M5
压缩空气接口型号 内螺纹
标准  ISO 6432
压缩空气连接  内螺纹
工作压力范围  1 ... 10 bar
低 / 高环境温度  -25 ... 80 ?C
介质温度范围  -25 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  不锈钢
活塞杆  不锈钢
活塞  黄铜, 铝材
前端盖板  铝材, 阳极氧化处理
后盖  铝材, 阳极氧化处理
密封  丙烯树胶 聚氨酯
锁紧环螺母  钢, 镀锌
用于活塞杆的特殊螺母  钢, 镀锌
防尘圈  聚氨酯
磁性传感器必需的紧固零件
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 ?C ... 50 ?C 。
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列-0822124004
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 80 mm
活塞杆螺纹 M20x1,5
标准化 ISO 15552
行程 100 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 3/8
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 ?C
介质温度范围  -20 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
前端盖板  铝材-压铸件
后盖  铝材-压铸件
密封  聚氨酯
用于活塞杆的特殊螺母  钢, 镀锌
防尘圈  聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 ?C ... 50 ?C 。
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA系列-0822121007
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 40 mm
活塞杆螺纹 M12x1,25
标准化 ISO 15552
行程 200 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 ?C
介质温度范围  -20 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
前端盖板  铝材-压铸件
后盖  铝材-压铸件
密封  聚氨酯
用于活塞杆的特殊螺母  钢, 镀锌
防尘圈  聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 ?C ... 50 ?C 。
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA系列- 0822123007
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 63 mm
活塞杆螺纹 M16x1,5
标准化 ISO 15552
行程 200 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 3/8
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 ?C
介质温度范围  -20 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
前端盖板  铝材-压铸件
后盖  铝材-压铸件
密封  聚氨酯
用于活塞杆的特殊螺母  钢, 镀锌
防尘圈  聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 ?C ... 50 ?C 。
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA系列-0822122004
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 50 mm
活塞杆螺纹 M16x1,5
标准化 ISO 15552
行程 100 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 ?C
介质温度范围  -20 ... 80 ?C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
前端盖板  铝材-压铸件
后盖  铝材-压铸件
密封  聚氨酯
用于活塞杆的特殊螺母  钢, 镀锌
防尘圈  聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135?C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 ?C ... 50 ?C 。
压力必须至少低于环境和介质温度 15 ?C ，并且允许的高温度为 3 ?C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS调压阀, 系列 AS3-RGS-R412007109
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 4300 l/min
压缩空气连接 G 3/8
组成部分  调压阀
安装位置  任意
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 ?C
介质温度范围  -10 ... 50 ?C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀 可以组装成块
调整功能  带二次排气
封闭方式，封闭类型  用于挂锁
压力输送  单的
操作  机械式
压力必须至少低于环境和介质温度15?C ，并且允许的高温度为3 ?C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180?的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )
