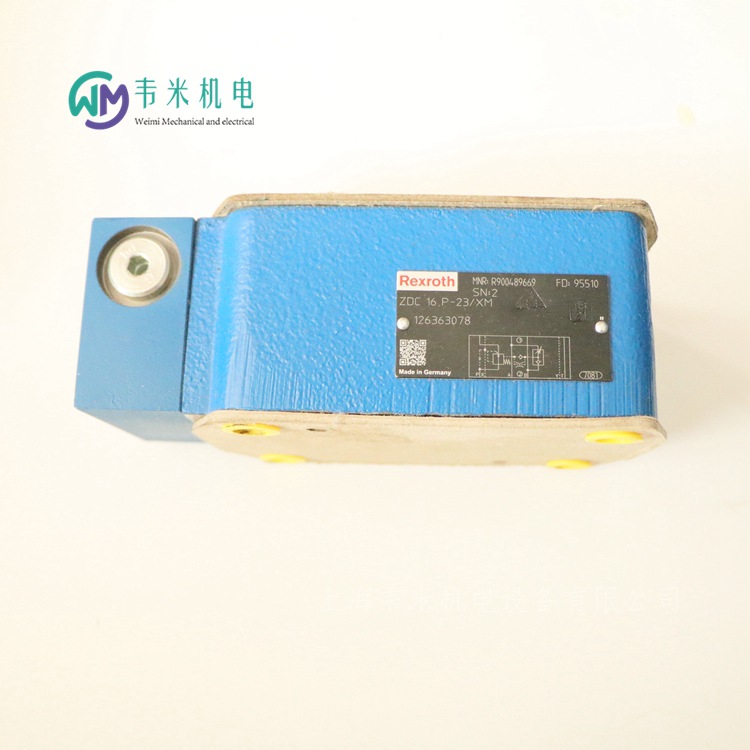

力士乐进油口压力补偿器ZDC16P-23/XM，上海韦米机电设备有限公司主营产品，销售热线：13524123009，传真：021-51334670；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格优惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH进油口压力补偿器，直动式
ZDC 10...32
规格 10, 16, 25, 32
重量  3kg, 3.5kg, 8.9kg, 64.7kg
组件系列 2X
大工作压力 350 bar
大流量 520 l/min
温度范围  -20 … 70℃
粘度范围  15 … 380mm?/s
叠加阀
孔图按 ISO 4401
通过安装的梭阀为通道 P → A 或 P → B 提供负载补偿
二通型号“P”
三通型号“PT”(NG10 ... 25)
与比例方向阀相互作用时的流量控制
ZDC 型号的阀门为两通或三通型直动式入口压力补偿器。
它们在通道 P 中被用作入口压力补偿器以提供负载补偿。
这些阀门的基本构成为壳体、控制阀芯、带有弹簧座 的压缩弹簧和带有已安装梭阀 的罩盖。
如果压差 P1 → A1 或 P1 → B1 小于 10 bar，则压缩弹簧使控制阀芯保持在 P2 到 P1 的打开位置。
如果压差超过 10 bar，则控制阀芯向左移动直至压差再次复位。
先导式比例方向阀可与入口压力补偿器配合用于“外部先导油供油”！
在 外部 先导油供油时，与通道 P 的连接将被堵塞。先导油由单独的控制电路采样。
在 内部 先导油供油时，与通道 P 的连接将被打开。先导油从压力补偿器节流侧上游位置采样（底板的油口 X 被堵塞）。

比例控制技术是在开关控制技术和伺服控制技术之间的过渡技术，采用比例放大器控制比例电磁铁，实现对比例阀的连续控制，从而实现对液压系统压力、流量、方向的无级调节；但是用比例方向阀进行速度控制时，如果负载是变化的，那么执行元件的速度就会受负载变化的影响（负载小时速度快，负载大时速度慢）；于是在系统设计时，人们引入了压力补偿器，它可以使比例阀阀口的压差保持恒定，使执行元件的速度不受负载变化的影响。

某钢厂步进梁式加热炉中步进梁升降液压回路。 此回路使用了比例方向阀与进口压力补偿。 由于步进梁下降时，存在超越负载，所以在油缸无杆腔设置了平衡阀。 压力补偿器的弹簧调定后（这里为定值）,比例阀节流口的压差 Δp 就近似为恒定值,即比例方向阀进油口前后压差 Δp 保持恒定值。 当节流口前后压差保持不变时,通过节流口的流量只与节流口的开口面积成正比。 对比例方向阀而言, 进油节流口的开口面积与比例方向阀的输入电流信号有关,而与负载的变化无关。 亦即升降油缸的供油流量 Q 只与比例方向阀的输入电流信号有关,与负载的变化无关。

补偿器主要用于节流调速系统 ，即补偿比例阀口的压差，在定量泵系统中得到了广泛的应用；但这种应用不可避免地会产生一定的溢流损失；如果二通压力补偿器与泵控压力补偿器配合使用，则可以实现容积节流调速。

变量泵 比例多路阀的形式， 组成了负载敏感回路；除每一联多路阀都设有进口压力补偿器外；变量泵还配有泵控压力补偿器；此补偿器与反馈油路配合可实现负载敏感控制， 使此回路不仅降低了比例阀阀口的节流损失，也将液压系统的溢流损失降到低。

力士乐进油口压力补偿器ZDC16P-23/XM，德国REXROTH压力补偿阀；

R900346500 力士乐进油口压力补偿器ZDC10P-2X/JM
R901423358 力士乐进油口压力补偿器ZDC10P-2X/JV
R900488023 力士乐进油口压力补偿器ZDC10P-2X/M
R900488023 力士乐进油口压力补偿器ZDC10P-25/M
R900351506 力士乐进油口压力补偿器ZDC10P-2X/M-197
R900532225 力士乐进油口压力补偿器ZDC10P-2X/M-206
R900508496 力士乐进油口压力补偿器ZDC10P-2X/M-450
R900333131 力士乐进油口压力补偿器ZDC10P-2X/V
R900525402 力士乐进油口压力补偿器ZDC10P-2X/V-156
R900382167 力士乐进油口压力补偿器ZDC10P-2X/XJM
R900940793 力士乐进油口压力补偿器ZDC10P-2X/XJM-156
R900572247 力士乐进油口压力补偿器ZDC10P-2X/XLM
R900565236 力士乐进油口压力补偿器ZDC10P-2X/XLV
R900488820 力士乐进油口压力补偿器ZDC10P-2X/XM
R900488820 力士乐进油口压力补偿器ZDC10P-25/XM
R900385284 力士乐进油口压力补偿器ZDC10P-2X/XM-153
R900370145 力士乐进油口压力补偿器ZDC10P-2X/XM-197
R900504040 力士乐进油口压力补偿器ZDC10P-2X/XM-206
R900514134 力士乐进油口压力补偿器ZDC10P-2X/XM-283
R900371646 力士乐进油口压力补偿器ZDC10P-2X/XV
R900537656 力士乐进油口压力补偿器ZDC10PT-2X/JM
R900490488 力士乐进油口压力补偿器ZDC10PT-2X/M
R900484644 力士乐进油口压力补偿器ZDC10PT-2X/V
R900445772 力士乐进油口压力补偿器ZDC10PT-2X/XJM
R900948651 力士乐进油口压力补偿器ZDC10PT-2X/XLM
R900340757 力士乐进油口压力补偿器ZDC10PT-2X/XM
0811401218 力士乐进油口压力补偿器ZDC10XP-1X/12XLM-290
R900372010 力士乐进油口压力补偿器ZDC16P-2X/JM
R900382169 力士乐进油口压力补偿器ZDC16P-2X/JM
R900461186 力士乐进油口压力补偿器ZDC16P-2X/JM-206
R900489668 力士乐进油口压力补偿器ZDC16P-2X/M
R900373350 力士乐进油口压力补偿器ZDC16P-2X/M-156
R900390678 力士乐进油口压力补偿器ZDC16P-2X/M-206
R900475993 力士乐进油口压力补偿器ZDC16P-2X/M-263
R900558988 力士乐进油口压力补偿器ZDC16P-2X/M=LB
R900489670 力士乐进油口压力补偿器ZDC16P-2X/V
R900578482 力士乐进油口压力补偿器ZDC16P-2X/V-156
R900461181 力士乐进油口压力补偿器ZDC16P-2X/XJM
R900481032 力士乐进油口压力补偿器ZDC16P-2X/XJM-206
R900489669 力士乐进油口压力补偿器ZDC16P-2X/XM
R900489669 力士乐进油口压力补偿器ZDC16P-23/XM
R900428146 力士乐进油口压力补偿器ZDC16P-2X/XM-153
R900380465 力士乐进油口压力补偿器ZDC16P-2X/XM-197
R900510906 力士乐进油口压力补偿器ZDC16P-2X/XM-206
R900373200 力士乐进油口压力补偿器ZDC16P-2X/XM-263
R900584022 力士乐进油口压力补偿器ZDC16P-2X/XMR-206
R900489671 力士乐进油口压力补偿器ZDC16P-2X/XV
R900591116 力士乐进油口压力补偿器ZDC16P-2X/XV-206
R900336562 力士乐进油口压力补偿器ZDC16PT-2X/M
R900929476 力士乐进油口压力补偿器ZDC16PT-2X/M-205
R900598070 力士乐进油口压力补偿器ZDC16PT-2X/M-206
R900344131 力士乐进油口压力补偿器ZDC16PT-2X/XJM
R900341073 力士乐进油口压力补偿器ZDC16PT-2X/XM
R900368692 力士乐进油口压力补偿器ZDC16PT-2X/XM-205
R979005983 力士乐进油口压力补偿器ZDC16-P-2X/XM-SO41-6873
R900382205 力士乐进油口压力补偿器ZDC25P-2X/JM
R901423357 力士乐进油口压力补偿器ZDC25P-2X/JV
R900344369 力士乐进油口压力补偿器ZDC25P-2X/M
R900344369 力士乐进油口压力补偿器ZDC25P-21/M
R900383141 力士乐进油口压力补偿器ZDC25P-2X/M-206
R900558990 力士乐进油口压力补偿器ZDC25P-2X/M-206=LB
R900460622 力士乐进油口压力补偿器ZDC25P-2X/M-263
R900501958 力士乐进油口压力补偿器ZDC25P-2X/M-282
R900503659 力士乐进油口压力补偿器ZDC25P-2X/M-283
R900558989 力士乐进油口压力补偿器ZDC25P-2X/M=LB
R900340362 力士乐进油口压力补偿器ZDC25P-2X/V
R900534692 力士乐进油口压力补偿器ZDC25P-2X/V-206
R900382170 力士乐进油口压力补偿器ZDC25P-2X/XJM
R900581816 力士乐进油口压力补偿器ZDC25P-2X/XJM-206
R900948365 力士乐进油口压力补偿器ZDC25P-2X/XJV
R900341982 力士乐进油口压力补偿器ZDC25P-2X/XM
R900489027 力士乐进油口压力补偿器ZDC25P-2X/XM
R900507374 力士乐进油口压力补偿器ZDC25P-2X/XM-206
R900388292 力士乐进油口压力补偿器ZDC25P-2X/XM-263
R900489028 力士乐进油口压力补偿器ZDC25P-2X/XV
R900453739 力士乐进油口压力补偿器ZDC25PT-2X/JM
R900348353 力士乐进油口压力补偿器ZDC25PT-2X/M
R900349925 力士乐进油口压力补偿器ZDC25PT-2X/M-156
R900356119 力士乐进油口压力补偿器ZDC25PT-2X/M-205
R900356694 力士乐进油口压力补偿器ZDC25PT-2X/M-206
R901192167 力士乐进油口压力补偿器ZDC25PT-2X/V
R900355434 力士乐进油口压力补偿器ZDC25PT-2X/XM
R900369118 力士乐进油口压力补偿器ZDC25PT-2X/XM-205
R900575336 力士乐进油口压力补偿器ZDC32P-2X/JM
R900588202 力士乐进油口压力补偿器ZDC32P-2X/JM-206
R900344370 力士乐进油口压力补偿器ZDC32P-2X/M
R900344370 力士乐进油口压力补偿器ZDC32P-22/M
R900392685 力士乐进油口压力补偿器ZDC32P-2X/M-205
R900519523 力士乐进油口压力补偿器ZDC32P-2X/M-284
R900599013 力士乐进油口压力补偿器ZDC32P-2X/M-206
R900923263 力士乐进油口压力补偿器ZDC32P-2X/M-283
R900437430 力士乐进油口压力补偿器ZDC32P-2X/V
R900550289 力士乐进油口压力补偿器ZDC32P-2X/V-283
R900461179 力士乐进油口压力补偿器ZDC32P-2X/XJM
R900513246 力士乐进油口压力补偿器ZDC32P-2X/XJM-206
R900352039 力士乐进油口压力补偿器ZDC32P-2X/XM
R900438930 力士乐进油口压力补偿器ZDC32P-2X/XM-223
R900506678 力士乐进油口压力补偿器ZDC32P-2X/XM-206
R900501957 力士乐进油口压力补偿器ZDC32P-2X/XM-282
R900503658 力士乐进油口压力补偿器ZDC32P-2X/XM-283
R900586948 力士乐进油口压力补偿器ZDC32P-2X/XV
液压比例控制系统
以比例控制元件完成动力与运动方向控制，分为比例压力阀、比例流量阀、比例方向阀及比例方向流量阀，可为模拟量输入或数字量输入，视是否带反馈分为开环控制与闭环控制，一般获得频率不是很高(10HZ)以内，高频响阀可实现较高频率。
若精度要求不高可考虑使用电液比例控制系统，一般电液比例控制系统可达至以下精度
位置精度- 3 mm
速度精度带压力补偿器- 3%
加减速斜坡时间-0.5秒
压力带位移传感器的产品-比例压力阀设定的0.3% (如压力设定为200bar,精度可达0.6bar)
一般的多驱动器液压系统皆要求流量及压力控制，提供比例压力及流量控制系统
开环式比例压力及流量控制可用于定量泵及变量泵系统。
速度和流量比例控制的分别是:
流量控制只控制供油量,并不控制驱动元件的运动方向;
若系统负载及变速要求高，则要使用速度控制系统。
速度比例控制多用于自动化控制、注塑机、压力机等
使用闭环的主要原因:
保持设定值不受外来干扰所影响
→在不同的工作压力下保持稳定的速度
→在不同的输出力下保证相同位置
→在带偏载的情况下作同步移动
提高精度要求
→位置误差低于1 mm
→压力误差低于1 ba
→需要控制加减速度
高动态要求的系统
→模拟应用
→测验应用

机床是指制造机器的机器，亦称工作母机或工具机，习惯上简称机床。一般分为金属切削机床、锻压机床和木工机床等。现代机械制造中加工机械零件的方法很多：除切削加工外，还有铸造、锻造、焊接、冲压、挤压等，但凡属精度要求较高和表面粗糙度要求较细的零件，一般都需在机床上用切削的方法进行终加工。机床在国民经济现代化的建设中起着重大作用。
车床是主要用车刀对旋转的工件进行车削加工的机床。在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。车床主要用于加工轴、盘、套和其他具有回转表面的工件，是机械制造和修配工厂中使用广的一类机床。

锻压机床
锻压机床是金属和机械冷加工用的设备，他只改变金属的外形状。锻压机床包括卷板机，剪板机，冲床，压力机，液压机，油压机，折弯机等。

液压机是一种以液体为工作介质，根据帕斯卡原理制成的用于传递能量以实现各种工艺的机器。液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。

液压机（又名：油压机）液压机是一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。
它的原理是利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。

液压机是一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。液压机的规格一般用公称工作力（千牛）或公称吨位（吨）表示。锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。

基本原理是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是 利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。为了满足执行机构运动速度的要求， 选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。各种可塑性 材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
