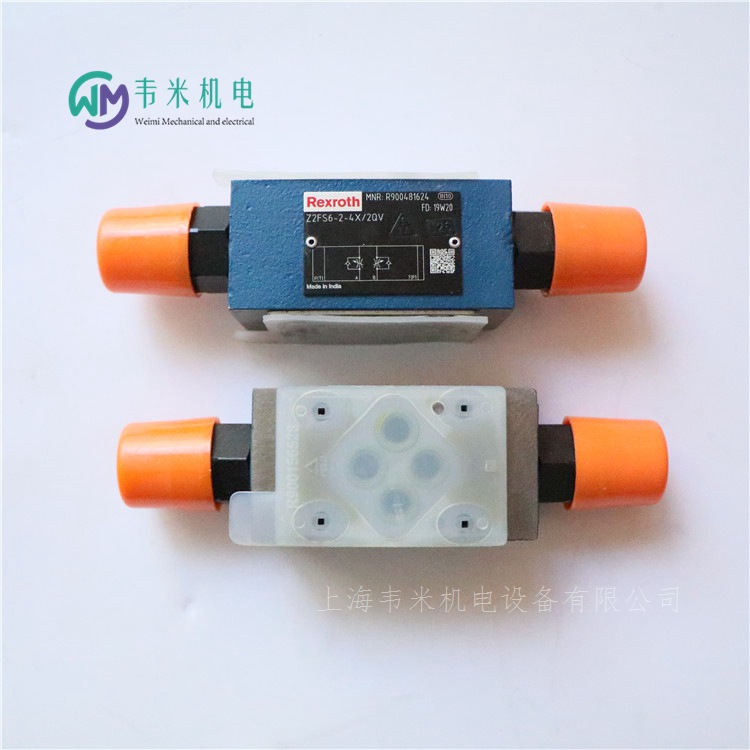

力士乐叠加式节流阀Z2FS6-2-4X/2QV，上海韦米机电设备有限公司供应产品，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。产品图片实拍，价格货期快速报价，大量产品现货供应，价格优惠；热诚欢迎新老客户咨询下单！

力士乐REXROTH双单向节流阀
Z2FS6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 80 l/min
叠加阀
油口安装面符合 DIN 24340，形式 A
油口安装面符合 ISO 4401-03-02-0-05（带定位孔）
用于限制 2 个执行机构油口的主油流量或先导油流量。
4 种调整类型：
带锁紧螺母和保护帽的调节螺钉
带刻度可锁定旋钮? 内六角带刻度主轴? 带刻度旋钮
用于供油或回油节流
Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。
从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制 （型号“2Q”）
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。
先导流量限制 （型号“1Q”）
通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。

液压控制阀,
一、液压控制阀的分类
1.概述
在液压系统中,用于控制和调节工作压力的高低、流量大小以及改变流量方向的元件统称为液压控制阀。液压控制阀通过对工作液体的压力、流量以及流液方向的控制与调节,从而可以控制液压执行元件的开启、停止和换向,调节其运动速度和输出扭矩(或力)
2.液压控制阀的分类 .
2.1按功能分类
(1)压力控制阀用于控制或调节液压系统或回路压力的阀， 如溢流阀、减压阀、顺序阀压力继电器等;
(2)方向控制阀用于控制或调节液压系统或回路中方向及其通和断,从而控制执行元件的运动方向及其启动、停止的阀。如单向阀、换向阀等;
(3)流量控制阀用于控制或调节液压系统或回路中工作液体流量大小的阀。如节流阀、调速阀、分集流阀等
2.2按阀的控制方式分类
液压控制阀按控制方式可分为:
(1)开关(或定值)控制阀:借助于通断型电磁铁及手动、机动、液动等方式,将阀芯位置或阀芯上的弹簧设定在某一工作状态 ,使液流的压力、流量或流向保持不变的阀。这类阀属于常见的普通液压阀
(2)比例控制阀:采用比例电磁铁(或力矩马达)将输入信号转换成力或阀的机械位移,使阀的输出(压力、流量)也按照其输入量连续、成比例地进行控制的阀,比例控制阀一般属于开环控制阀, 现在也很多用在闭环系统中。
(3)伺服控制阀:其输入信号(电量、机械量)多为偏差信号(输入信号与反馈信号的差值),阀的输出量( 压力、流量)也按照其输入量连续、成比例地进行控制的阀。这类阀的工作性能类似于比例控制阀,但具有较高的动态瞬应和静态性能,多用于要求较高的、响应快的闭环液压控制系统。
(4)数字控制阀:用于数字信息直接控制的阀类。

力士乐叠加式节流阀Z2FS6-2-4X/2QV，德国REXROTH节流阀；

德国力士乐REXROTH叠加式节流阀订货号和型号：

力士乐REXROTH双节流单向阀Z2FS 6
R900441377 Z2FS6A2-4X/1Q
R900525895 Z2FS6A2-4X/1QMIL15
R900548876 Z2FS6A2-4X/1QSO700
R900931733 Z2FS6A2-4X/1QJ
R901435985 Z2FS6A2-4X/1QJ3/60
R901435990 Z2FS6A2-4X/1QJ3V/60
R901435987 Z2FS6A2-4X/1QJ5/60
R901435994 Z2FS6A2-4X/1QJ5V/60
R900509872 Z2FS6A2-4X/1QJV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R901436013 Z2FS6A2-4X/2QJ3/60
R901436015 Z2FS6A2-4X/2QJ3V/60
R901436014 Z2FS6A2-4X/2QJ5/60
R901436016 Z2FS6A2-4X/2QJ5V/60
R900595235 Z2FS6A2-4X/2QJV
R900569781 Z2FS6A2-4X/2QMT
R900439389 Z2FS6A2-4X/2QV
R901228007 Z2FS6A2-4X/2QV/60
R900558981 Z2FS6A2-4X/2QV=LB
R900466450 Z2FS6A3-4X/1Q
R900507951 Z2FS6A3-4X/1QV
R900502066 Z2FS6A3-4X/2QV
R900532275 Z2FS6A5-4X/1QV
R901443836 Z2FS6A5-4X/2Q
R900591603 Z2FS6A5-4X/2QV
R900710037 Z2FS6A7-4X/1Q
R900584700 Z2FS6A7-4X/1QV
R900967913 Z2FS6A7-4X/2Q
R900451197 Z2FS6A7-4X/2QV
R900464382 Z2FS6B2-4X/1Q
R901436017 Z2FS6B2-4X/1QJ3/60
R901436019 Z2FS6B2-4X/1QJ3V/60
R901436018 Z2FS6B2-4X/1QJ5/60
R901436020 Z2FS6B2-4X/1QJ5V/60
R900438760 Z2FS6B2-4X/1QV
R900423224 Z2FS6B2-4X/2Q
R983032427 Z2FS6B2-4X/2QIN010
R900526654 Z2FS6B2-4X/2QMIL15
R900740175 Z2FS6B2-4X/2QJ
R901436021 Z2FS6B2-4X/2QJ3/60
R901436025 Z2FS6B2-4X/2QJ3V/60
R901436022 Z2FS6B2-4X/2QJ5/60
R901436026 Z2FS6B2-4X/2QJ5V/60
R900579751 Z2FS6B2-4X/2QJV
R900440565 Z2FS6B2-4X/2QV
R983032434 Z2FS6B2-4X/2QVIN010
R900576243 Z2FS6B2-4X=2QV=PL
R900574150 Z2FS6B3-4X/1Q
R900584417 Z2FS6B3-4X/1QV
R983032439 Z2FS6B3-4X/1QVIN010
R900582339 Z2FS6B3-4X/2QV
R900595113 Z2FS6B5-4X/1QV
R900595709 Z2FS6B5-4X/2QV
R900596996 Z2FS6B7-4X/1Q
R900560493 Z2FS6B7-4X/1QV
R900967839 Z2FS6B7-4X/2Q
R900465879 Z2FS6B7-4X/2QV
R900481621 Z2FS6-2-4X/1Q
R900538825 Z2FS6-2-4X/1QMIL15
R987420211 Z2FS6-2-4X/1QSO026-755
R900455924 Z2FS6-2-4X/1QSO280
R900776256 Z2FS6-2-4X/1Q=AN
R900576448 Z2FS6-2-4X/1Q=LB
R900975705 Z2FS6-2-4X/1Q=MG
R900416482 Z2FS6-2-4X/1QJ
R901435770 Z2FS6-2-4X/1QJ3/60
R901435773 Z2FS6-2-4X/1QJ3V/60
R901435948 Z2FS6-2-4X/1QJ5/60
R901435951 Z2FS6-2-4X/1QJ5V/60
R900405544 Z2FS6-2-4X/1QJV
R900520693 Z2FS6-2-4X/1QJVSO49
R900944514 Z2FS6-2-4X/1QMH
R900549421 Z2FS6-2-4X/1QMK
R900481623 Z2FS6-2-4X/1QV
R900481622 Z2FS6-2-4X/2Q
R900443781 Z2FS6-2-4X/2QMIL15
R900537744 Z2FS6-2-4X/2QSO760
R900901959 Z2FS6-2-4X/2QJ
R901435955 Z2FS6-2-4X/2QJ3/60
R901435983 Z2FS6-2-4X/2QJ3V/60
R901435982 Z2FS6-2-4X/2QJ5/60
R901435984 Z2FS6-2-4X/2QJ5V/60
R900444252 Z2FS6-2-4X/2QJV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-44/2QV
R900727967 Z2FS6-2-4X/2QV/60
R901110659 Z2FS6-2-4X/2QV/62
R900577051 Z2FS6-2-4X/2QV=LB
R900441679 Z2FS6-2-4X/SO61
R900371788 Z2FS6-2-4X/VSO61
R900576449 Z2FS6-2-4X=1Q=PL
R901222502 Z2FS6-2-4X=1QV
R900574561 Z2FS6-2-4X=1QV=LB
R900576244 Z2FS6-2-4X=1QV=PL
R900576460 Z2FS6-2-4X=2Q
R900559339 Z2FS6-2-4X=2QV=PL
R900426752 Z2FS6-3-4X/1Q
R900586224 Z2FS6-3-4X/1QV
R900434395 Z2FS6-3-4X/2Q
R900455714 Z2FS6-3-4X/2QV
R901418009 Z2FS6-3-4X/2QV/60
R900422430 Z2FS6-4X/V
R900511143 Z2FS6-5-4X/1Q
R900582719 Z2FS6-5-4X/1QV
R901438380 Z2FS6-5-4X/1QV/60
R900505004 Z2FS6-5-4X/2Q
R900476838 Z2FS6-5-4X/2QV
R900438820 Z2FS6-7-4X/1Q
R900581165 Z2FS6-7-4X/1QV
R900442662 Z2FS6-7-4X/2Q
R900441810 Z2FS6-7-4X/2QV
R983032441 Z2FS6A5-4X/2QIN010
R983041723 Z2FS6B2-4X/1QVIN010
R983032426 Z2FS6-2-4X/1QIN010
R983032430 Z2FS6-2-4X/1QVIN010
R983032429 Z2FS6-2-4X/2QIN010
R983032428 Z2FS6-2-4X/2QVIN010
R983032440 Z2FS6-3-4X/1QVIN010
R983032438 Z2FS6-3-4X/2QVIN010
R983032437 Z2FS6-5-4X/1QVIN010
R983032431 Z2FS6-5-4X/2QVIN010
R983032436 Z2FS6-A2-4X/1QVIN010
R983032433 Z2FS6-A2-4X/2QVIN010
R983032432 Z2FS6-A5-4X/2QVIN010
R983032435 Z2FS6-B5-4X/2QVIN010
Z2FS型叠加式单向节流阀
1.结构和工作原理
结构和工作原理:
Z2FS型叠加式单向节流阀是叠加板式阀，它可与相同通径的电磁阀，直动型减压阀等叠加。本阀用于对主轴油路和控制油路的节流。该阀在-个方向节流时，另一个方向通过单向阀直接回油。
如图示的位置，当A腔的压力油流到节流位置的同时，经过小孔也流到了阀芯的后面，此时就形成了固定的节流口。调节螺杆可使节流口开大或关小。选择不同的安装位置，可实现进口或出口节流。
主油路节流:该阀安装在相同通径的方向阀与底板之间时，可改变所控制油缸(或油马达)的速度。
控制油路节流:将该阀安装在电液换向阀的先导电磁阀和主阀之间，它可改变主阀芯的换向速度(即调节换向时间)。
Z2FS型叠加式单向节流阀通过改变节流口断面大小来调节油路流量，实现流量控制。在反向时，油流直接通过单向阀回油。对于6、10 通径选用不同安装位置可实现进口节流或出口节流。对于16、22通径可选不同的型号实现进口节流或出口节流。可同时连接工作油腔的两条油路。
2.节流阀的常见故障及排除
节流阀和单向节流阀的常见故障是流量调节失灵，流量不稳定和内泄漏量增大等。
流量调节失灵
流量调节失灵现象，是指调整调节手轮后出油腔流量不发生变化(简式节流阀无此现象)。引起流量调节失灵的主要原因是阀芯径向卡住，当阀芯在全关位置发生径向卡住时，调整调节手轮后出油腔无流量;阀芯在全开位置或节流口调.节好开度后径向卡住，调整调节手轮出油腔流量不发生变化。发生阀芯径向卡住后应进行清洗，排除脏物。当单向节流阀进、出油腔接反时(接后起单向阀作用)，调整调节手轮后流经阀的流量也不会发生变化。
(二)流量不稳定
节流阀和单向节流阀当节流口调整好并锁紧后，有时会出现流量不稳定现象，特别在小稳定流量时更易发生。引起流量不稳定的主要原因是锁紧装置松动，节流口部分堵塞，油温升高，以及负载压力发生变化等。
节流口调好并锁紧后，由于机械振动或其它原因会使锁紧装置松动，使节流口过流面积改变，从而引起流量变化。
油液中杂质堆积和粘附在节流口边上，使过流面积减小，引起流量减少。当压力油将杂质冲掉后，使节流口又恢复至原有过流面积，流量也恢复至原来的数值，因此引起流量不稳定。
当流经节流阀的油液温度发生变化时，会使油液的粘度发生变化，也会引起流量不稳定;当负载变化时，压力随之变化，会使节流阀的前后油液压差发生变化，同样也会引起流量不稳定。
防止流量不稳定的措施，除采用防止节流阀堵塞的方法外，还可以采取加强油温控制,拧紧锁紧装置和尽可能使负载压力不发生变化,或少发生变化等措施。
(三)内泄漏量增加
节流阀或单向流阀的节流口关闭时，采用间隙密封配合处必定有泄漏量，故节流阀或单向节流阀不能作为截止阀使用。当密封面磨损过大后，会引起泄漏量增加，有时亦会影响小稳定流量，此时应更换阀芯。
