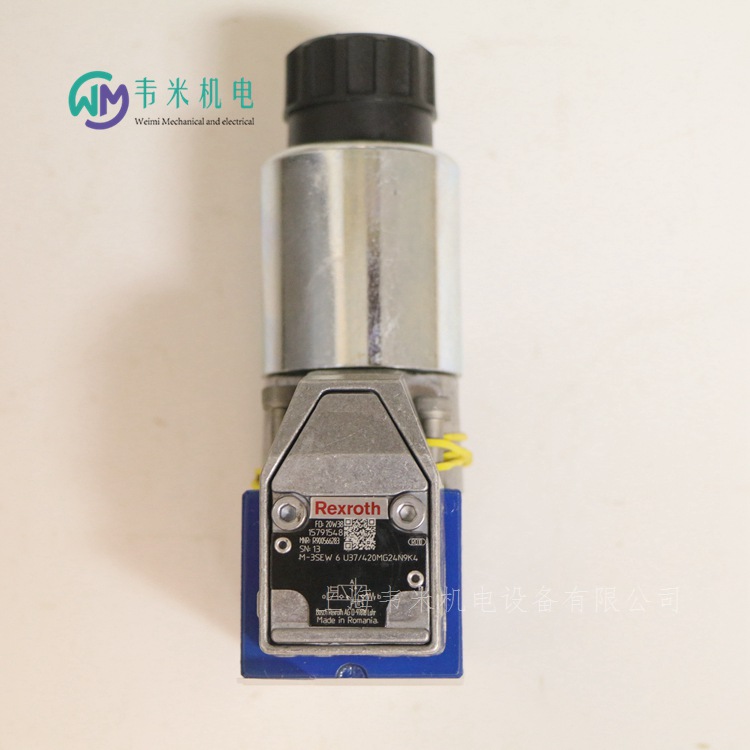

力士乐电磁球阀M-3SEW6U37/420MG24N9K4，上海韦米机电设备有限公司主营销售产品，原厂原装，质量保障，销售热线：13524123009，在线QQ：2896079243，传真：021-51334670；联系人：雷青。热诚欢迎新老客户咨询购买！

力士乐REXROTH换向座阀，直动式，带电磁铁操纵
M-.SEW 6
规格 6
组件系列 3X
大工作压力 420 / 630 bar
大流量 25 l/min
特点
二位二通、二位三通或二位四通型号
油口安装面符合 DIN 24340 形式 A
油口安装面符合 ISO 4401-03-02-0-05
带可拆卸线圈的气隙直流线圈
电磁线圈可旋转 90?
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
辅助操纵装置，可选
位置感应开关和接近传感器（无触点）
二位二通和二位三通方向座阀
SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
该阀主要由壳体、线圈、强化的阀系统以及闭合元件滚珠/阀芯组成。
基本原理
在初始位置，滚珠/阀芯由弹簧压入阀座，在切换位置，它由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的驱动推杆上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
要确保不超过指定的 大流量！如果适用，可插入 用于流量限制的节流插件。
二位四通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
如果差动液压缸的环形区域未连接至油口 A，在切换过程中油口 B 将由于过压而产生一个压力峰值。压力峰值有可能超过大工作压力的允许限值。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
可依照阀芯符号以及指定的工作压力和流量使用座阀（请参阅性能限制）。
为确保安全运行，必须注意以下内容：
为了对阀进行安全切换和/或将其保持在阀芯位置，压力必须为 pP ≥ pA ≥ pT （出于设计原因）。
座阀具有阀芯负遮盖，即在切换过程中，会产生油泄漏。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。
不得超过指定的大流量（如有必要，可以使用节流插件来限制流量）！
Plus-1 板：
当使用 Plus-1 板（二位四通方向控制功能）时，要遵守以下较低的工作值： p小 = 8 bar； qV > 3 l/min。
可根据任务明确指定油口 P、A、B 和 T。不得随意对其进行交换或关闭！
对于三通和四通阀芯位置，必须始终连接油口 T。
请遵守压力等级和压力分配！
仅允许流体沿箭头方向流动！

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐电磁球阀M-3SEW6U37/420MG24N9K4，德国REXROTH电磁球阀；

德国力士乐REXROTH电磁球阀订货号和型号：

R900566283 M-3SEW6U37/420MG24N9K4
R900246241 M-3SEW6U37/420MG24N9K4SO407
R900205382 M-3SEW6U37/420MG24N9K4/B00
R901293091 M-3SEW6U37/420MG24N9K4/B06
R900049470 M-3SEW6U37/420MG24N9K4/B07
R900088200 M-3SEW6U37/420MG24N9K4/B08
R901264074 M-3SEW6U37/420MG24N9K4/B08V
R900573247 M-3SEW6U37/420MG24N9K4/B10
R900214242 M-3SEW6U37/420MG24N9K4/B10=CSA
R900243436 M-3SEW6U37/420MG24N9K4/B10V
R900571657 M-3SEW6U37/420MG24N9K4/B12
R901175467 M-3SEW6U37/420MG24N9K4/B12SO219
R900227753 M-3SEW6U37/420MG24N9K4/B12V
R900570516 M-3SEW6U37/420MG24N9K4/B15
R901431571 M-3SEW6U37/420MG24N9K4/B15SO219
R900770891 M-3SEW6U37/420MG24N9K4/B15/5
R900059161 M-3SEW6U37/420MG24N9K4/B15=CSA
R900215185 M-3SEW6U37/420MG24N9K4/B15V
R900988059 M-3SEW6U37/420MG24N9K4/B15V=CSA
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900077153 M-3SEW6U37/420MG24N9K4/B20
R900219598 M-3SEW6U37/420MG24N9K4/B20=CSA
R901010364 M-3SEW6U37/420MG24N9K4/B20V
R900206079 M-3SEW6U37/420MG24N9K4/B22
R901421438 M-3SEW6U37/420MG24N9K4/B25V
R900572244 M-3SEW6U37/420MG24N9K4/P
R901094596 M-3SEW6U37/420MG24N9K4/P=CSA
R900053762 M-3SEW6U37/420MG24N9K4/PV
R900570174 M-3SEW6U37/420MG24N9K4/V
R900223433 M-3SEW6U37/420MG24N9K4/V=CSA
R900203992 M-3SEW6U37/420MG24N9K4=CSA
R901112756 M-3SEW6U37/420MG24N9K4K
R900054548 M-3SEW6U37/420MG24N9K4QMAG24
R901257453 M-3SEW6U37/420MG24N9K4QMAG24/B15
R901115167 M-3SEW6U37/420MG24N9K4QMAG24/P
R900224474 M-3SEW6U37/420MG24N9K4QMAG24/V
R901068074 M-3SEW6U37/420MG24N9K4QMBG24
R901055293 M-3SEW6U37/420MG24N9K4QMBG24/P
R901325783 M-3SEW6U37/420MG24N9K4QMBG24/V/62
R901419758 M-3SEW6U37/420MG24N9K72LSO407
R901284419 M-3SEW6U37/420MG24N9K72L/B12SO407
R901316649 M-3SEW6U37/420MG24N9K72L/PSO407
R901290886 M-3SEW6U37/420MG24N9Z2/B08VSO865
液压是机械行业、机电行业的一个名词。液压可以用动力传动方式， 成为液压传动。液压也可用作控制方式，称为液压控制。
液压传动是以液体作为工作介质，利用液体的压力能来传递动力。
液压控制是以有压力液体作为控制信号传递方式的控制。用液压技术构成的控制系统称为液压控制系统。液压挖制通常包括液压开环挖制和液压闭环控制。液压闭环挖制也就是液压伺服控制，它构成液压伺服系统，通常包括电气液压伺服系统(电液伺服系统)和机械液压同服系统(机液伺服系统，或机液伺服机构)等。
一个完整的液压系统由五个部分组成，即能源装置、执行装置、控制调节装置、辅助装置、液体介质。液压由于其传递动力大，易于传递及配置等特点，在工业、民用行业应用广泛。液压系统的执行元件(液压缸和液压马达)的作用是将液体的压力能转换为机械能，从而获
得需要的直线往复运动或回转运动。液压系统的能源装置(液压泵)的作用是将原动机的机械能转换成液体的压力能。
液压系统组成
一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件和工作介质。
动力元件的作用是将原动机的机械能转换成液体的压力能。动力元件指液压系统中的液压泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵、柱塞泵、螺杆泵。
执行元件的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。执行元件有液压缸和液压马达。
挖制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。

根据控制功能的不同，液压阀可分为压力控制阀、流量挖制阀和方向控制阀。压力挖制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等:流量控制阀包括节流阀、调整阀、分流集流阀等:方向控制阀包括单向阀、液挖单向阀、梭阀、换向阀等。根据控制方式不同，
液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括蓄能器、过滤器、冷却器、加热器、油管、管接头、油箱、压力计、流量计、
密封装置等，它们起连接、储油、过滤和测量油液压力等辅助作用
工作介质是指各类液压传动中的液压油或乳化液，有各种矿物油、乳化液和合成型液压油等
几大类。液压系统就是通过其实现运动和动力传递的。
液压元件可分为动力元件和挖制元件以及执行元件三大类。尽管都是液压元件，它们的自身
功能和安装使用的技术要求也不尽相同，现分别介绍如下:
动力元件:指的是各种液压泵，齿轮泵、叶片泵、柱塞泵、螺杆泵。
1、齿轮油泵和串联泵(包括外啮合与内啮合)两种结构型式。
2、叶片油泵(包括单级泵、变量泵、双级泵、双联泵)。
3、柱塞油泵，又分为轴向柱塞油泵和径向柱塞油泵，轴向柱塞泵有定量泵、变量泵、(变量泵又分为手动变量与压力补偿变量、伺服变量等多种)从结构上又分为端面配油和阀式配油两种配油方式，而径向柱塞泵的配油型式，基本上为阀式配油。);
执行元件:液压缸和液压马达，液压缸有活塞液压缸、柱塞液压缸、摆动液压缸、组合液压缸:液压马达有齿轮式液压马达、叶片液压马达、柱塞液压马达:
控制元件:方向控制阀、单向阀、换向阀;
压力控制阀:溢流阀、减压阀、顺序阀、压力继电器等:
流量控制阀:节流阀、调速阀、分流阙:
辅助元件:除上述三部分以外的其它元件，包括压力表、滤油器、蓄能装置、冷却器、管件{主要包括:各种管接头 (扩口式、 焊接式、卡套式，sae法兰)、高压球阀、快换接头、软管总成、测压接头、管夹等}及油箱等，它们同样十分重要。

优点
与机械传动、电气传动相比，液压传动具有以下优点:
1、液压传动的各种元件，可以根据需要方便、灵活地来布置。
2、重量轻、体积小、运动惯性小、反应速度快
3、操纵控制方便，可实现大范围的无级调速(调速范围达2000: 1)。
4、可自动实现过载保护。
5、一般采用矿物油作为工作介质，相对运动面可自行润滑，使用寿命长。
6、很容易实现直线运动。
7、很容易实现机器的自动化，当采用电液联合控制后，不仅可实现更高程度的自动控制过程，而且可以实现遥控。

缺点
1、由于流体流动的阻力和泄露较大，所以效率较低。如果处理不当，泄露不仅污染场地，
而且还可能引起火灭和爆炸事故。
2、由于工作性能易受到温度变化的影响，因此不宜在很高或很低的温度条件下工作。
3、液压元件的制造精度要求较高，因而价格较贵。
4、由于液体介质的泄露及可压缩性影响，不能得到严格的传动比。
5、液压传动出故障时不易找出原因:使用和维修要求有较高的技术水平。
原理
它是由两个大小不同的液缸组成的，在液缸里充满水或油。充水的叫“水压机”充油的称“油压机”。两个液缸里各有一个可以滑动的活塞，如果在小活塞上加一定值的压力，根据帕斯卡定律，小活塞将这一压力通过液体的压力传递给大活塞，将大活塞顶上去。设小活塞
的横截面积是S1,加在小活塞上的向下的压力是F1。于是,小活塞对液体的压强为P=F1/SI,
