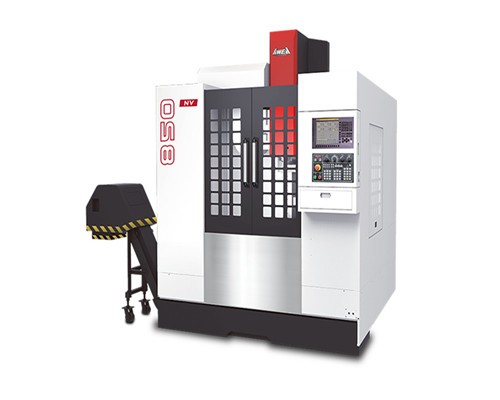

台湾亚威机电NV-850立式加工中心厂家

秉持龍門世家所代表的工具機成熟製造能力與創新研發技術。亞崴機電再融入更多的創新研發成果，開發 NV系列高效率立式加工機，以高剛性結構及三軸高精密線性滑軌設計為基礎，結合快速刀臂式換刀機構與高效率排屑系統設計，提供您高速、大馬力與超穩定的加工能力。是所有同級機種中具備性價比的機種之一，並因此廣為全球各大精密零件加工廠所廣泛採用。可充分符合您今日與未來的各種加工需求。

台湾亚威机电NV-850立式加工中心厂家，憑藉著先進的研發技術，專為精密零件加工產業所設計之 系列機種，充分展現高精度與高效率的切削加工能力，是所有同級機種中具備性價比的機種之一，

高扭力皮帶式主軸設計。主軸本體與主軸馬達，皆於廠內實施嚴格之動平衡測試，確保穩定且切削能力

三軸採高精密線性滑軌設計，提供的控制性與移動效率

高效率 24T 刀臂式刀庫設計，換刀迅速且具備極高之可靠度

懸臂式操作面板與超大的防護門開啟寬度，提供便利的操作介面與寬敞的上下料作業空間

台湾亚崴机电高效能性立式加工中心，高剛性結構

所有鑄件結構皆經過 FEA 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性

工作台採用放射狀加強肋設計，結構強度大幅提升

△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供極佳的切削剛性

底座採用跨距設計，提供優異的支撐剛性，確保動態精度

立柱與底座接觸面皆經過手工鏟花程序，確保組裝精度、結構強度及均衡負載

X 軸行程 1,400 mm 以上之機型，底座採高剛性滾柱型四滑軌設計，底座尺寸依行程長度比例加大，可消除工作台懸垂問題，確保撐剛性。

三軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

高精度軸向進給系統

三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確保極致的性能與精度

採用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度以及延長螺桿使用年限

一體式螺桿馬達座與軸承座，切削應力可更為均勻分佈於鑄件本體，有效提高軸向系統之整體剛性並避免螺桿旋轉變形

三軸快進給可達 48 m/min.

雙螺帽旋轉導螺桿

直結式伺服馬達

一體式螺桿馬達座

一體式螺桿軸承座

高性能主軸系統

直結式傳動設計，可隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度

並可依需求搭配不同規格之 FANUC 主軸馬達，滿足各種加工特性

浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量

主軸頭之主軸結合面、馬達連接鈑皆經過手工鏟花程序，以確保極致的性能與精度

NV series 650 / 850高效能性立式加工机

X 轴行程 : 650 / 850 mm

Y 轴行程 : 510 / 550 mm

Z 轴行程 : 510 / 635 mm

工作台尺寸 ( X 方向 ) : 750 / 1,000 mm

工作台尺寸 ( Y 方向 ) : 510 / 550 mm

工作台载重量 : 500 / 700 kg

主轴转速 : 直结式 8,000 rpm

主轴马达 ( 连续 / 15 分 ) : 7.5 / 11 ~ 11 / 15 kW

主轴内孔规格 : BBT40

X / Y / Z 轴进给 : 36 / 36 / 24 m/min.

刀库容量 : 24 T

标准配备

AICC 轮廓控制 / 加工条件选择功能

主轴气幕

主轴环状喷水

主轴断电防坠系统

自动润滑系统

全罩式钣金

切削液系统 ( 含帮浦及水箱 )

链式卷屑器 ( NV-850 )

底座冲屑系统

电气箱热交换器

刚性攻牙

自动断电系统

清洁用水风枪

基础螺栓及水平调整螺丝

变压器

调整工具
