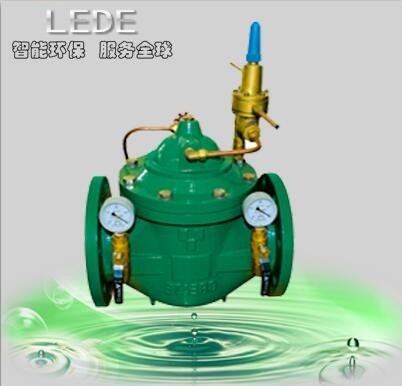

800X压差旁通平衡阀（压差旁通阀）产品概述
800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
800X压差旁通平衡阀主要技术参数
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
800X压差旁通平衡阀主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |
800X压差旁通平衡阀主要连接尺寸
公称通径 （mm） | 尺 寸（mm） | ||
L | H1 | H | |
20 | 150 | 126 | 520 |
25 | 160 | 126 | 520 |
32 | 180 | 126 | 520 |
40 | 200 | 160 | 610 |
50 | 203 | 160 | 610 |
65 | 216 | 180 | 625 |
80 | 241 | 200 | 642 |
100 | 292 | 270 | 750 |
125 | 330 | 310 | 808 |
150 | 356 | 320 | 864 |
200 | 495 | 370 | 1135 |
250 | 622 | 430 | 1185 |
300 | 698 | 480 | 1325 |
350 | 787 | 525 | 1385 |
400 | 914 | 580 | 1445 |
450 | 978 | 635 | 1445 |
800X压差旁通平衡阀安装示意图
