产品

混凝土表面裂缝无痕修补剂

混凝土表面裂缝无痕修补剂厂家

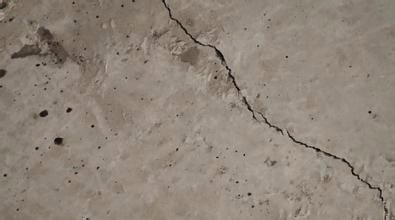

1.简介

     混凝土表面裂缝无痕修补剂是当今化工建材具有独特性能的一种产品，它广泛用于水泥基质组合材料所浇筑的构造体所产生裂缝的修补。特别是对灌浆料早期因失水裂缝、温差应力裂缝，具有优越的修补奇效。经修补后的裂缝表面将处于无痕的状态外观，这也是人们一直渴求的。所以，这种修补剂非常适合多种修补技术，而得到一个完美的、安全的结构整体及外观效果。

     该种修补剂中的活性物质，对水泥结构体表层内的游离氧化钙，具有激活作用，能对裂缝断面起到水化硅酸钙有效搭结。不仅如此，它还是一种养护剂和表面封闭剂，在其作用下，全面保护结构体耐久性，提高抗侵蚀、抗老化、抗碳化及免除钢筋锈蚀的作用，并有效控制裂缝的再次发生。所以，它可称之为具有多方位、多功能的水泥基材料表层涂刷剂。

2.产品特点

    （1） 本品属环保液体型，无毒、无污染、不易燃，适用于任何形式的表面构造；

（2） 具有极高的粘结能力与混凝土中游离氧化钙再次水化固结能力，同时提高结构

      体表层硬度及耐磨程度。

（3） 耐候性强，抗大气侵蚀，耐紫外线照射，并有优越的抗冻能力。

（4） 有效封闭静态裂缝和控制活动裂缝，修复后的表面裂缝无痕迹、无明显色差，

      赋予构筑物（件）完美的整体感和视觉上的安全感。

（5） 强化对钢筋的保护作用，抗碳化、抗老化，延长构筑物的使用寿命。

（6） 处理后的表面涂层与任何建筑材料均有极好的匹配性，其粘接强度高于未涂刷前

          几倍。

（7）早期修补后，涂刷层可以起到养护剂的功效，可提高水泥基质材料的整体强度的

     增长和防水抗渗的功效。

3.应用范围

     本品修补剂适用于所有混凝土和灌浆料工程的早期、中期及后期各种表面裂缝的修补；砖石体及石膏板材、水泥板材等无机材质的表面裂缝也具有极好的弥合修补。

     混凝土工程包括：预应力混凝土、钢筋混凝土、素混凝土等所涵盖的构筑物、构件、梁板柱、墙体、路面、码头、高速公路、坡道、停车场及各种工业与民用建筑的裂缝修补。

     灌浆料工程包括：建筑基础、设备基础、加固工程等一系列梁、板、柱，墙体、路面，在施工后所产生的各种裂缝。

     裂缝修补剂是针对裂缝进行修复的材料。根据裂缝出现的位置、缝隙宽窄及裂缝的长度，依照原材质的不同，可选取自身取材的形式进行弥合修补技术。

4.裂缝的分类

      混凝土（灌浆料）施工后产生裂缝，这是最为常见的，也是不可避免的缺陷之一。裂缝的表现形式是多种多样的。大体上可分为四种类型：1类为微细裂缝或龟裂（网状裂纹），一般裂缝的宽度小于0.2mm；2类为表面（浅层）裂缝，一般裂缝的宽度在0.2mm~0.3mm之间；3类是深层裂缝，一般裂缝宽度在0.3mm~0.5mm之间；4类为贯穿性裂缝，其裂缝的宽度大于0.5mm以上。

     从裂缝类型的划分，1类和2类属浅表裂缝，这种裂缝对结构主体不会产生影响，可以不做任何修补，但由于外观上的不完美，以至视觉的不安全感，就有必要进行一定的修复或修饰。为满足用户和工程验收的要求，则可进行缝隙的封堵。早期或中期出现的浅表裂缝，大多数与温差所造成的不均匀应力有关，及养护不到位所致。在裸露部位（特别是表层）的失水（一般是受暴晒、穿堂风、施工后未覆盖，保温保湿条件的不足），而产生体积内外干缩不一致所造成。3类与4类实属未按施工的养护要求进行处理，造成强度增长过缓不能抵御干缩应力，有甚者，灌浆料的强度与微膨胀未达到协同的作用，综合起来造成中期和后期的严重裂缝。这种裂缝对结构整体有不同程度损伤，难以达到设计承受的应力荷载，就必须进行合理的缺陷修复（乃至部分位置的加固）使结构件达到设计要求。

5.修补技术

（1）表面封闭法

 混凝土表层的微细独立裂缝或网状裂纹，其裂缝宽度小于0.15mm时适用本方法。它是利用虹吸原理通过渗透结晶达到封闭裂缝，固结基层表面，提高结构的抗渗性和耐久性。（2）树脂灌注法

　它是利用专用器具，将树脂压入裂缝中，固化后得到局部的粘接形成牢固的整体。施用本方法可借助树脂的渗透在裂缝两端形成加固带，并能沿着钢筋走向渗透，保护钢筋和增加钢筋与混凝土的粘合力。该方法适用于0.1mm至1.5mm的静止型独立裂缝、贯穿性裂缝及蜂窝状局部缺陷的补强。

（3）压力注浆法

　这个方法利用高压力将超细无收缩水泥基质浆体材料，压入到裂缝的空腔内，使其填实并固结，形成结构整体的修复。大型构筑物的混凝土工程或灌浆料工程，尚早期出现裂缝时有发生，当裂缝宽度大于0.15mm时，用这个方法较为奏效。

（4）填充密封法

      它是对裂缝宽度大于0.5mm的活动裂缝和静止裂缝所进行的一种修复。在修复前要对裂缝表面进行宽度和一定深度的切割，使其裂缝成U型沟槽，然后进行填充料的修补。

6.修补剂的用法

（1）浅层裂缝封闭法：取细砂布（0#）于裂缝处进行涂擦，使其水泥粉末弥合在缝隙中（或用与构件浇筑时所按比例配制的水泥和胶结材料细粉，混合均匀后，加水搅拌成稀浆，进行缝隙的嵌入或涂擦），然后清除表面残余的灰浆，用板刷或滚刷沾少许修补剂，对裂缝的构

件基层进行第一道涂刷。若缝隙仍未填实，再用砂布在缝隙周围进行涂擦，进一步弥合缝隙，其后再用修补剂进行第二道涂刷。早期的裂缝处理时，应对有缝隙的整个面层进行两道的修补剂涂刷。此方法不仅将缝隙封闭而且修补剂具有自养的功效，对构筑物的强度增长非常有利，同时也能起到防止后期裂缝的再次发生。

（2）深度裂缝及贯穿裂缝应首先进行深度修复，而后再做表面的整体外观的修饰。深度修复工作，应选用合理的修补技术，修补后，会给构筑物（建筑构件）表观留下痕迹。这就需要一定的修饰来弥补这一缺陷。先清除面层的污染物（如水泥浆、树脂、封缝胶等），达到基层表面平整，并使缝隙中的填料略低于面层。然后整个面层涂刷一道修补剂，稍等片刻，用细砂布涂擦有色差的缝隙处，使其达到水泥粉末对缝隙及有污染处的覆盖，或用与构件相同的水泥浆进行嵌抹平整，整个面层再涂刷一道修补剂即可。

（3）裂缝无痕的修补，就是在修补过程中起到表面的修饰工作。这种修饰不仅是给人们一个安全感，乃至整体结构的修复后的完美感。通过修补剂的涂刷，赋予了原混凝土、灌浆料自养护省时省力的施工工序，还可有效地满足设计强度的稳定增长。同时，还进一步提高构筑物（建筑构件）的防止次生裂缝的可能，而且具有防腐、防锈蚀、防老化和防污染，对表面的起灰固砂也极为有效，从而对原建筑物的使用寿命大大延长。所以，该修补剂又是一种良好的保护剂。

（4）裂缝修补剂涂刷24小时后，即可实施下一道施工工序。它对新老混凝土、灌浆料的早、中、后期的修补技术均可以达到奇效。一般涂刷的用量每公斤可涂刷4~6平米，具体用量与基层表面的密实性有关。经涂刷后的基层表面对任何施工材料及工艺不仅无害，反而将会免除对基层的界面处理。

（5）裂缝无痕修补剂是一种小分子，并具有极性的乳液，使用时不可添加任何物质，以免影响使用效果。
