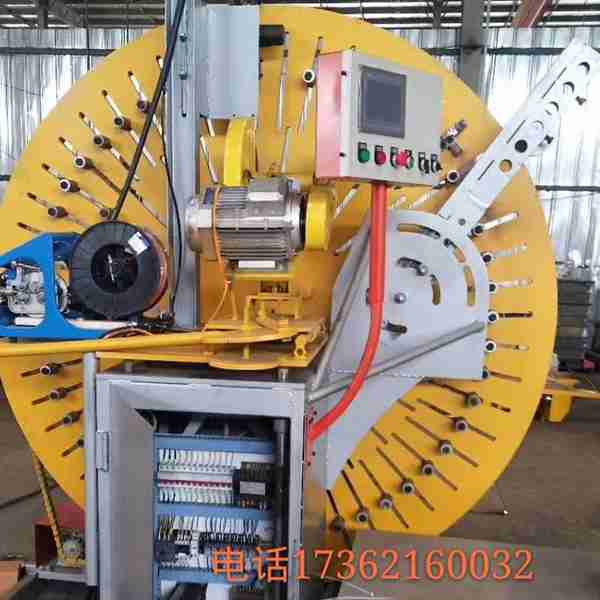

YGTZ- 2000  自动焊数控弯圆机说明书

一、设备概述：
设备采用立式圆盘结构，同时集成自动焊接和切断装置，实现采用立式圆盘结构，同时集成自动焊接和切断装置，实现“弯 弯

圆、焊接、切断圆、焊接、切断” 三步数控自动加工，精度可控制在?m 3mm  以内。传

度动速度 80cm/min，有效控制了一次成型合格率。设备操作简单，

只需一人操作。精度准、速度快、效率高。

1:直径调整方便快捷，并且不用更换大盘！

2:伺服电机 高精度行星轮减速机，（弯曲钢筋精度高3 3  倍，旋转速

度快2 2  倍，能效利用率高更节能环保！）

3:自动找零点位置，穿筋位置，焊接位置，切割位置（操作更智

能，方便，省时）！

4:全自动焊接：伺服电机控制焊接移动更精准！

5:切割精度精准控制，人工辅助切割更安全！

二、主要技术参数：

弯曲范围（直径）Ф16mm—Ф32mm

弯曲速度（弯曲速度（m/min） ）80cm/min

弯曲电机功率4.5KW

切断电机功率1.5KW

动力电源380 v / 50hz

机械外形尺寸（长机械外形尺寸（长*宽*高） 高）2500*2650*2300

机械重量机械重量Machine weight 1700Kg

以上数据仅供参考，本公司随时有修改之权利，恕不另行通知。

三、操作指南：

首先在数控终端进行机械参数设置，设定需弯曲加强圈弯曲周长及焊接机械

手的起始焊接点和焊接长度（单面焊10d,双面焊5d）。

1、通过传输平台人工将钢筋通长肋调整竖直，

同时通过传输平台将钢筋端头卡入模具圆盘卡

槽位置，启动数控弯圆按钮。

2、弯圆机按设定的程序自动开始弯圆，

并在设定点自动停止。

3、当钢筋弯曲至设定位置后，机械焊接手自动

启动完成加强圈外侧的焊接工作，在达到

设定的焊接长度后，气保焊机自动停止。

4、焊接完成后，检查焊缝饱满度，达到要求后使用人工对加工好的

加强圈进行切断并放置于存料架。

四、控制加强圈质量比较

钢筋笼加强圈加工的精度及尺寸是确保结构物保护层合格的重要环节，

加强圈尺寸出现偏差将导致整个钢筋笼尺寸不合格。因此，高标准加强圈的

制作显得尤为重要。加强圈弯制过程中，传统弯曲无法确保搭接部分圆顺，

下料长度增加下料长度增加2cm， ， 弯曲后需切掉翘头；自动焊弯圆可有效控制加强圈搭

接部分翘头，且焊缝饱满，能严格保证质量、提高安全系数、提升经济效

益。

传统工艺加工的加强圈自动焊弯圆机加工的加强圈

四、传统工艺与自动焊弯圆机效益对比

钢筋弯弧机的结构和性能概述：

1、钢筋弯弧机产品操作简单、维护保养方便、弯弧效率高效快捷、弯曲弧度准确，可实现一次成型。

但丢掉传统无希望。这就如同一句西谚所讲的那样：”如果牢记过去，你会失去一只眼睛；如果忘掉过去，你会失去两只眼睛。“自动钢筋弯圆机方特路桥全自动钢筋弯圆机

2、钢筋弯弧机采用双主动轮传动结构，一次成型。

3、钢筋弯弧机工作轮采用高钢性材质，坚固耐用，全封闭式钢板焊接齿轮变速箱，超低噪音，坚固耐用。

1、钢筋弯弧机采用双主动轮传动结构，一次成型。

2、 本机采用钙基脂润滑加注方便。

好的习惯养成、好的行为大都是有害无利的。因而，也是需要力避并加以克服的。360度加工弯弧机白山28钢筋弯弧机

3、本机操作简单，使用方便，弧度准确，效率高效。

4、 工作轮采用高钢性材质，坚固耐用。

5、 变速箱齿轮材质为高钢性材质，使用寿命长久。自动钢筋弯圆机潍坊全自动钢筋弯圆机6、 更换工作轮，也可对角钢、扁钢、圆钢，钢管，做圆弧加工。
