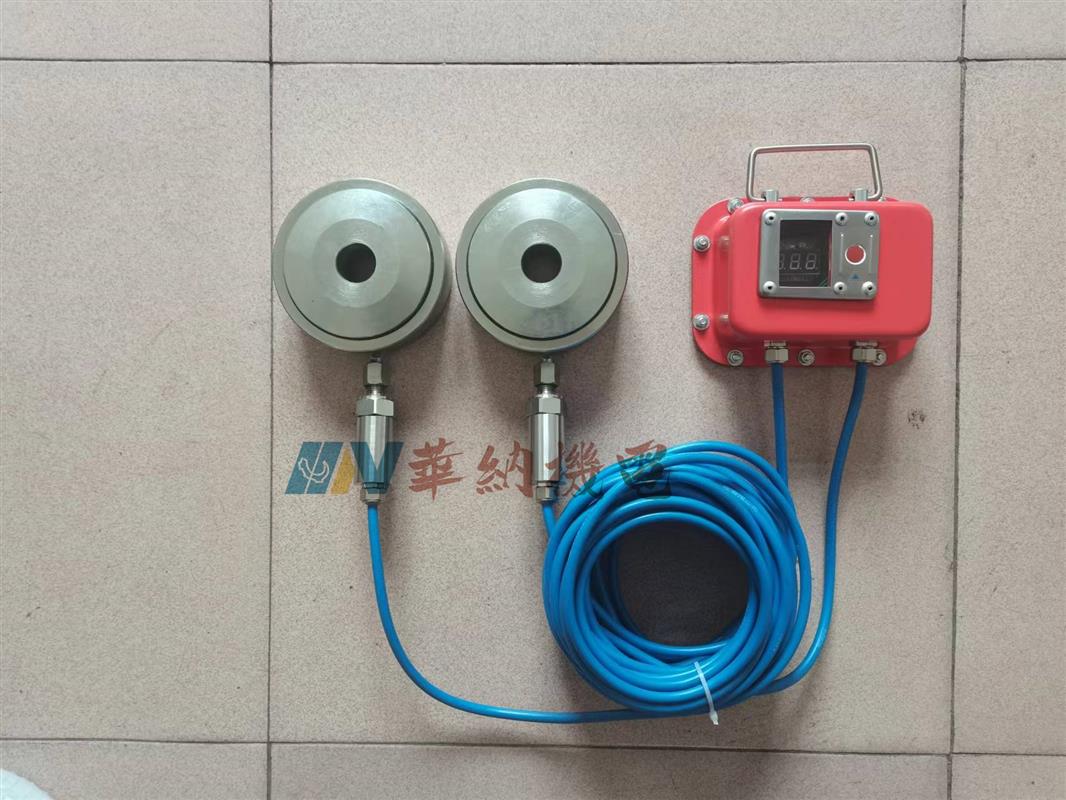

供应GMY400(A)矿用本安型锚杆应力传感器测量精准

煤矿用锚索测力传感器是煤矿安全监测领域的关键设备，其技术原理融合了力学、材料科学与电子技术，通过高精度传感与智能数据处理，为煤矿巷道支护、顶板管理等提供实时力值监测。以下从核心工作原理、技术细节、环境适应性三方面展开解析：

一、核心工作原理：振弦式传感技术

锚索测力传感器基于振弦式传感原理，通过测量钢弦的固有频率变化来推导锚索轴向拉力。其物理机制可分解为以下步骤：

钢弦振动与频率关系
根据弦振动公式 ；f=2L1ρT，钢弦的振动频率 ；f ；与张力 ；T、弦长 ；L ；及材料密度 ；ρ ；相关。当锚索受力时，钢弦张力 ；T ；变化导致频率 ；f ；同步改变。

电磁激励与信号转换

激励阶段：电磁线圈产生脉冲电流，驱动钢弦进入谐振状态。

拾振阶段：振动信号通过拾振线圈转换为电信号，频率与锚索拉力呈一一对应关系。

数据闭环处理
测得的频率信号经信号调理电路转换为数字量，再通过微处理器进行温度补偿、线性校正，最终输出锚索轴向力值。

二、技术细节与优势

1. 高精度测量技术合金钢弦材料：采用进口高稳定性合金钢，抗疲劳性能优异，确保长期测量精度（寿命超10年）。

多弦冗余设计：内置3-6支钢弦，单支故障不影响整体监测，系统可靠性提升50%以上。

分辨力与线性度：分辨力达0.05%FS，非线性度≤0.5%FS，可捕捉锚索微小形变（如0.01mm级变形）。

2. 智能补偿与抗干扰温度修正：内置温度传感器，自动修正环境温度波动对钢弦张力的影响，误差控制≤?0.1%FS/℃。数字量输出：采用RS485或CAN总线传输，避免模拟信号衰减，最长传输距离达1km。

3. 结构与材料创新承力结构：高强度合金钢筒体，抗压强度≥1000MPa，适应煤矿井下复杂应力环境。

密封设计：全防水密封结构（IP68防护等级），耐水压可定制，适应潮湿、多尘环境。

耐腐蚀涂层：表面采用镀镍或特氟龙涂层，抗酸碱腐蚀，适用于高瓦斯矿井。

三、环境适应性设计

煤矿井下环境恶劣，传感器需满足以下适应性要求：

防爆与本安设计：电路功率≤1.5W，避免电火花引发瓦斯爆炸。本质安全型供电（DC 4.5V或12V），电池组与外接电源双模式，续航时间超6个月。

抗机械振动与冲击：可承受100g冲击加速度，适应采煤机、掘进机作业振动。

宽温域工作：工作温度范围-20℃至50℃，通过低温加热模块与散热设计，适应极寒与高温矿井。

四、应用案例与技术验证

巷道支护监测：
在某煤矿101工作面运输顺槽中，传感器实时监测锚索轴力分布，发现锚固端1/2处受力集中。通过调整预紧力，锚杆屈服风险降低40%，支护成本减少15%。

顶板离层预警：
在断层破碎带，传感器捕捉锚索轴力突变（3天内增长40%），结合微震监测系统，提前12小时预警顶板离层，避免冒顶事故。

结语

煤矿用锚索测力传感器以振弦式传感技术为核心，通过高精度测量、智能补偿与环境适应性设计，为煤矿安全生产提供关键数据支撑。其技术演进正推动煤矿监测向“少人化、智能化”转型，助力行业高质量发展。
