自动负压放水器FY型矿用负压放水器放水器参数中隧

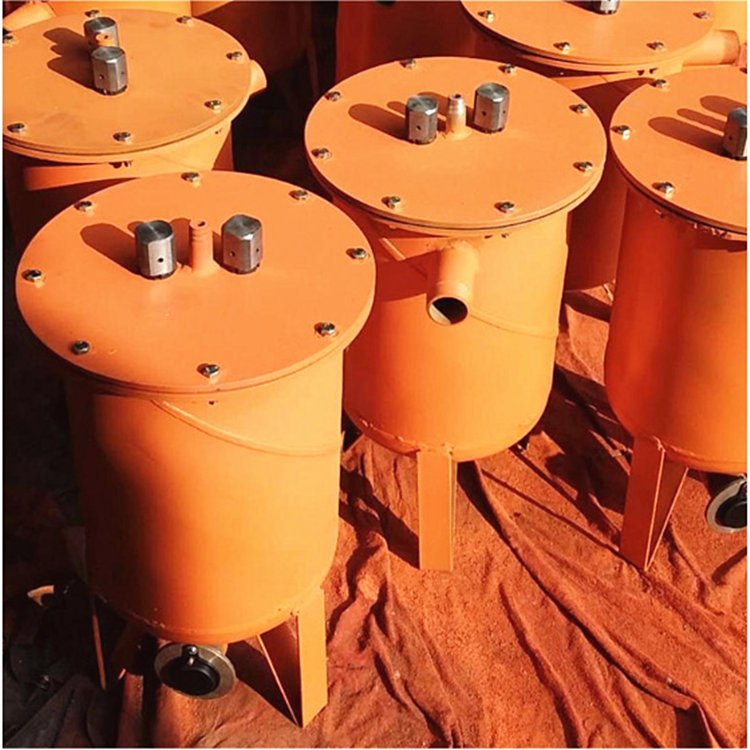

负压自动放水器由外壳、进水管、压力平衡管、浮漂、外筒、导向管、密封球、阀座等组成，为防止锈蚀而引起动作失灵，阀件和导向部件采用不锈钢，浮漂采用高强度聚苯乙烯泡沫塑料，密封件采用真空橡胶压制而成。

压气阀式负压自动放水器，气阀式放水器产品结构及工作原理

本实用及的负压自动放水器，包括积水桶、单向进水阀、单向放水阀，控制阀，其特征在于：在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。具有以下优点；采用气阀式连接设计，安装，拆卸，维修简便；不容易受到意外情况的影响，使控制准确可靠；可以很方便地与煤矿抽采瓦斯管路或其它负压气体管路联通，使管路中的积水顺利排出。

主要技术参数

适用负压范围：0～-0.09Mpa

自动放水速度：7L／min（间歇放水）

工作方式：适用于长期工作制

外形尺寸（长?宽?高）： 415*330*370 mm

重   量：    约30kg

负压自动排渣放水器可串、并联接在采煤工作面顺槽及掘进工作面巷道内使用，也可串、并联接在钻孔竖

管下口及龙门管下端和管路的低凹处使用。也可以安装在地面瓦斯抽排站使用，并且及时自动排渣，放水

效果良好，性能，维修量小，使用寿命长，是人工操作无法比拟的理想的自动排渣放水装置。负压自动排

渣放水器的外形结构分为立式、卧式二种。卧式放水器的主要用于并接在管路上，适用于空间狭小的管路

的低凹处放水使用。

二、负压自动排渣放水器安装使用方法：

1、自动放水器安装在管路的低洼处。

2、CWG－ZY型正压自动放水器的进水管直接与抽放管路连接（管路下部焊一节2"短节）。

3、CWG－FY型负压自动放水器的安装地点管路上部焊上一个1／2"的管短节（如果是吊起来的管路，可以在管路中心线以上任何位置），下部焊接一个1.5"的管短节。

4、上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。

5、连接管可以用夹布胶管或钢管（用胶管，以便安装与维修）。

6、如果抽放管路内脏污较多，在管路与放水器之间要安装一个沉淀器，沉淀器由用户自备。沉淀器一个进水口（1.5"），一个出水口（3／4"），只要能将管路中的赃物沉淀下来以便放水器正常工作就行。管路中赃物较少的地方可以不安装沉淀器。
