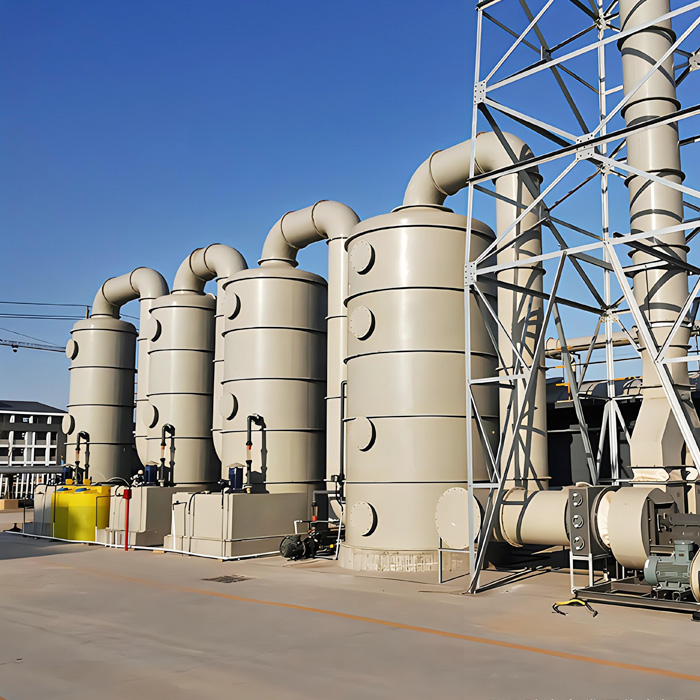

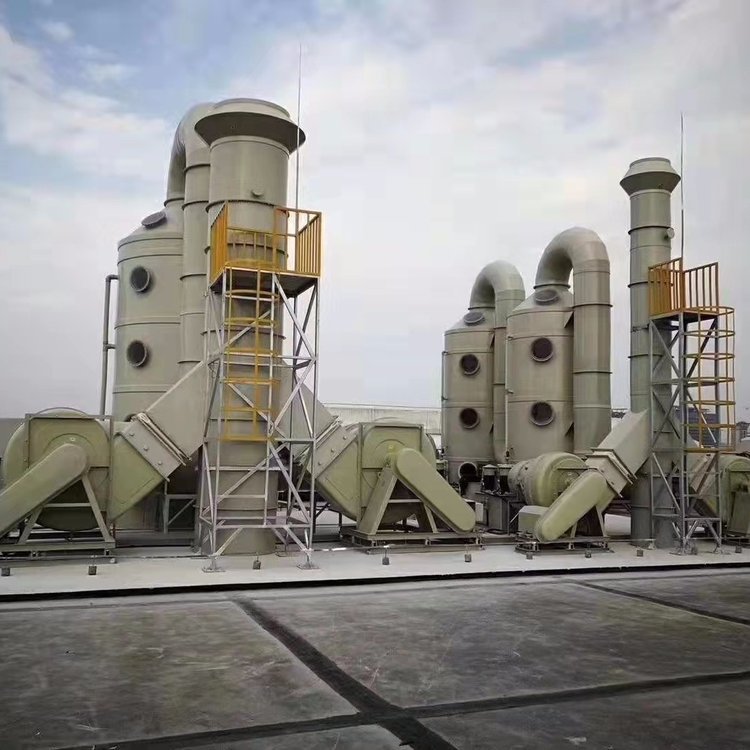

喷淋塔是一种效率高的废气处理设备，其结构复杂而巧妙，通常由多个关键部件组成。以下是喷淋塔的主要部件及其功能：

1、塔体：

塔体是喷淋塔的主体结构，通常由耐腐、耐水冲刷的材质制成，如树脂处理过的钢板或玻璃钢等。

塔体内部设有贮液箱或含蓄水槽，用于存储喷淋液。

塔体形状通常为圆柱形或方形，立式或卧式，根据场地和使用需求选择。

2、喷淋层：

喷淋层由喷淋管和喷嘴组成，负责将喷淋液均匀喷洒到塔体内。

喷嘴通常采用设计，喷雾均匀且不易堵塞。

喷淋层的数量和密度根据喷淋塔的直径和废气处理需求来确定。

3、填料层：

填料层位于喷淋层上方，由多种形状和材质的填料组成，如多面空心球、拉西环等。

填料层的主要作用是增加气液接触面积，提高废气处理效率。

填料层的高度和厚度需要根据废气特性和处理需求来设计。

4、除雾层：

除雾层通常位于塔体顶部，用于拦截废气处理过程中带出的水汽。

除雾层可以采用格栅板隔开，上面置放填料或加装板式除雾器等方式。

除雾层的设计需要确保水汽能够被有效拦截并回流到塔底水箱中。

5、循环水箱和循环水泵：

循环水箱位于塔体底部侧面，与塔体相连，用于存储和循环喷淋液。

循环水泵负责将喷淋液从水箱中抽出并输送到喷淋层进行喷洒。

循环水箱和水泵通常需要配备自动补水、加药装置以及液位计、流量计等监控设备。

6、进风段和出风锥帽：

进风段是废气进入喷淋塔的部位，通常设有调节阀和导流板等装置，以确保废气能够均匀进入塔体。

出风锥帽位于塔体顶部出口处，用于引导处理后的废气排出。

7、检测孔（视窗）：

检测孔通常设在塔体侧壁或顶部，用于观测喷淋塔运行情况和更换填料、检修喷嘴等维护工作。

检测孔通常配有密封装置，以确保塔体内部的密封性。

8、控制系统：

控制系统负责监控喷淋塔的运行状态，包括喷淋液的流量、压力、温度等参数。

控制系统还可以根据废气处理需求自动调节喷淋层的喷洒量、循环水箱的补水量等参数。

喷淋塔的结构复杂而巧妙，各个部件相互协作，共同实现理想的废气处理效果。在使用喷淋塔时，需要定期检查和维护各个部件，确保其正常运行和延长使用寿命。
