供应

橡胶材料低温脆性试验机

试样要求：

试验前，试样应放置在标准实验室温度下调节至少3H，并在明亮的光线下弯曲试样并检查试样表面，试样表面应光滑，无杂质、损伤及微孔。成品应经打磨后裁制成相应尺寸。

橡胶材料低温脆性试验机  使用方法
1接通电源，温控仪和计时器显示灯亮。
2向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75?10mm。
3将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。
4按下夹持器，开始冷冻试样，同时启动时序控制开关（或按动秒表）计时。试样冷冻时间规定为3.0?0.5min。试样冷冻期间，冷冻介质温度波动不得超过?1℃。
5提起升降夹持器，使冲击器在半秒钟内冲击试样。
6取下试样，将试样按冲击方向弯曲成180?，仔细观察有无破坏。
7试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。 温度，如这两个结果相差不大于1℃时，即试验结束。

特点及用途:

低温脆性试验机是测定材料在规定条件下试样受冲击出现破坏时的最高温度，即为脆性温度，可以对塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。可以测定不同橡胶材料或不同配方的硫化橡胶的脆性温度和低温性能的优劣。因此无论在科学研究材料及其制品的质量检验，生产过程的控制等方面均是不可缺少的。

技术参数:

1.控温范围：室温-70℃（室温≤25℃）

2.恒温精度：?0.3℃

3.降温速度：0℃～﹣30℃    约2.5℃/min

﹣30℃～﹣40℃   约2.5℃/min

﹣40℃～﹣70℃   约2.0℃/min

4.最大外形尺寸：900?500?800mm（长?宽?高）

5.工作室有效工作空间：280?170?120mm（长?宽?高）

6.可装试样数量：1

7.数字计时器数字计时器：0秒-99分钟，分辨率1秒

8.冷却介质：乙醇或其他不冻液

9.搅拌电机：8W

10.工作电源：220V--240V，50Hz，1.5kW

11.工作温度:≤25℃

结构原理

A、本设备由制冷压缩机主机体、加热装置、电子控制箱、冷却槽、冷却介质循环系统、自动报警装置等部分组成。启动制冷开关后，压缩机开始工作，制冷系统进入正式工作状态。制冷压缩机连续不断的工作，当接近设定温度时，冷却槽中的加热装置开始按比例提供热量，用以平衡制冷系统产生的多余冷量，以达到恒温的目的。搅拌可使冷却槽内的冷却介质不断循环，使温度均匀一致。

B、试样夹持器

试样一边夹持4个试样（橡胶类），另一边夹持15个试样（塑料类）。

C、冲击装置

冲击装置由冲击锤和自锁机构组成。

D、冲击器

冲击头半径为1.6?0.1mm；

冲击时，冲击头和试样夹持器之间间隙为6.4?0.3mm；

冲击头的中心线与试样夹持器之间的距离为8?0.3mm。

试验报告

A本标准名称或编号

B样品的详细说明及其来源

C使用的传热介质、致冷剂或其他降温方式

D程序A:脆性温度和试样破坏现象

E程序B：规定的试验温度和试验结果

试验结果与处理

程序A

1、试样出现破坏的最高温度，就是该试样的脆性温度。

2、温度值应精确到1度。

程序B

如果一组试样中没有任何1个试样破坏，则试验结果为无破坏。如果一组试样中有2个或2个以上试样发生破坏，则试验结果为破坏。如果一组试样中只有一个试样发生破坏，则再次取3个新的完好试样测试，3个试样均未发生破坏则试验结果为无破坏；否则试验结果为破坏。

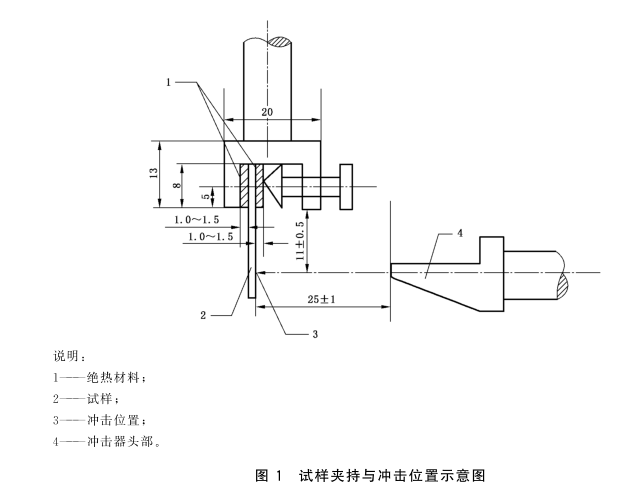

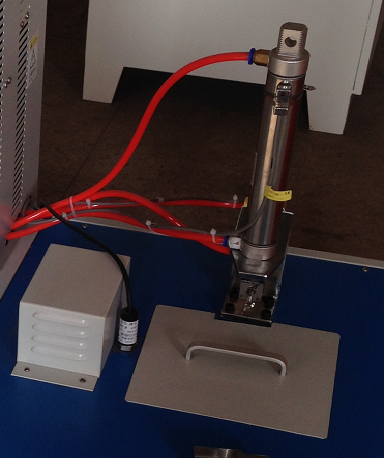

升降夹持器

升降夹持器由夹持器和升降装置组成

从试样受冲击部位，到夹持器下端的距离为（11.0加或等于0.5）mm。

冲击装置

冲击装置由冲击器和冲击弹簧等组成。

冲击器

冲击器头部形状和尺寸，冲击器的质量为（200?20）g,其工作行程为（40?1）mm。冲击装置的弹簧在压缩状态下，冲击器端部到试样的距离为（25?1）mm。

低温测温计

采用最小分度不大于1度的低温测温计测量冷冻介质的温度，可使用低温温度计、热电偶、电阻温度计等。低温温度计为内标式半浸的，以尾长150MM，浸入液体深度75MM为宜。

冷冻介质

冷冻介质由适宜的传热介质加致冷剂调配而成。

产品保修承诺：

1、免费送货到用户指定的地点，免费指导安装、培训及调试。

2、保修期内人为损坏的零部件按采购（加工）价格收费更换。

3、保修期外继续为用户提供优质技术服务，在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。

4、传感器过载及整机电路超压损坏不在保修范围内。

5、产品质保期：自安装正常使用日起一年；

6、软件升级：终生免费提供新版本控制软件。
