供应

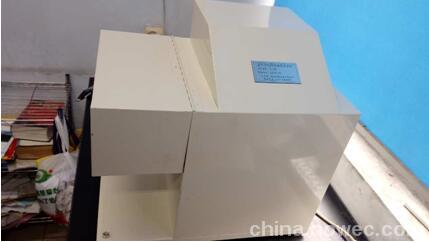

橡胶制品滑动摩擦磨损试验机  适用范围：

适用于塑料制品、橡胶制品、石墨板材或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。

Scope of application:

It is suitable for sliding friction, wear testing of plastic products, rubber products, graphite plate or other composite materials. It can also be used to measure the friction force, friction coefficient and wear amount of the test sample. The friction force, friction coefficient and wear volume of the specimens can also be measured.

橡胶制品滑动摩擦磨损试验机  技术参数：

1、试样尺寸：30mm?7mm?6mm；

2、转动速度： ≤200转/分（可调）；

3、负荷：(20KG)196N?0.1%,可增至(40KG)392N；

4、摩擦环尺寸：≥￠40?10mm，倒角≥0.5?45?，外圆表面与内圆同心度偏差≤0.01；

5、摩擦环材质：45号钢；

6、摩擦力矩：0—4N.m；

7、砝码重量：4KG砝码十件，1KG砝码十件，可实现重量叠加功能；

8、精度：速度精度≤1%；负荷精度≤0.5%；摩擦力矩精度≤1%；计数器精度≤1S；传感器测量精度≤1%F。

9、配件：

试验主机一台；

高精度扭矩传感器一只；

计算机数据采集卡一块；

计算机控制系统一套；

标准摩擦环二件；

使用说明书一份；

产品合格证一份；

产品装箱单一份。

试验设备

1、传动系统，用来带动圆环以给定的转速旋转，精确到5%以内，并要求圆环安装部位轴的径向跳动小于0.01毫米。

2、加载系统，对试样和圆环，可施加法向力，精确到5%以内。

3、测定和记录摩擦力矩系统，精确到5%以内。

4、记录圆环转数的计数器或记时器，精确到1%以内。

5、试样夹具结构和尺寸见图2，并附配垫圈4 GB 848-76，沉头螺钉M3?0.35长10毫米。要保证试样安置后无轴向窜动。

注：试验设备本标准推荐采用M-200型磨损试验机。

6、本试验中圆环的材质对塑料磨损试验结果影响很大，因此本标准采用的圆环，其外形尺寸见图3。

材料为45号钢，圆环要求整体淬火，热处理HRC 40～45，外圆表面光洁度▽8，倒角处均为0.5?45度，外圆表面与内圆同心度偏差小于0.01.

    圆环可以反复使用，每次试验后，需重新磨削。当外径小于36毫米就不能再用。作仲裁试验时必须用直径40毫米的圆环。

注：圆环材质也可按产品标准另定。

试验步骤

1、圆环应清除油污，贮存于干燥缸内以防生锈。

2、试样经状态调节后用感量为0.1毫克的分析天平称取其质量（M1）。

3、把试样装进夹具，摩擦面用角尺校正并使它与圆环的交线外于试样正中。装好摩擦力矩记录纸，开机校好零点。

4、再次用乙醇、丙酮等不与塑料起作用的溶剂仔细清除试样和圆环上的油污，此后不准再用手接触试样和圆环的表面。

5、平稳地加荷至选定的负荷值。

6、对磨2小时后停机卸负荷，取下试样和圆环，清理试样表面后，用精度不低于0.02毫米的量具测量磨痕宽度，或在试验环境下存放1小时后称取试样质量（m2)。

7、读取摩擦力矩值。

摩擦磨损定义

1、摩擦：两物体接触表面间产生阻碍切向相对移动的现象称为摩擦。

2、滑动摩擦：两接触物体接触点具有不同速度时之摩擦。

3、摩擦力：两物体摩擦时相对移动的阻力。

4、摩擦系数：阻碍两物体相对运动的摩擦力对作用到物体表面的法向力之比。

5、磨损：物体相对运动时相互接触表面的物质不断损失或产生残余变形称为磨损。

功能：

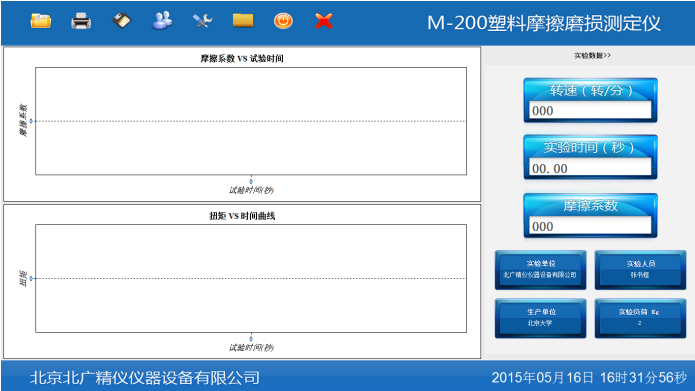

本厂生产的计算机控制塑料滑动摩擦试验机是在现有电子塑料滑动摩擦试验机的基础上又增加了很多试验功能，可以同时显示扭矩-时间曲线，随意设定试验次数，显示当前试验次数，设定时间及当前试验时间等多种功能，本机还配有彩色打印机，可以打印出带有曲线，表格数据，试验单位名头的精美的试验报告单。

试样要求

试样表面平整，无气泡、裂纹、分层、明显杂质和加工损伤等缺陷。每组试样不少于3个。

试验条件

试验中上转轴保持静止，下转轴以200转/分转动,摩擦副做滑动摩擦,对磨2小时,负荷20公斤,根据材料,允许选择其它负荷.试验环境温度为23?5摄氏度.

滑动摩擦磨损试验仪的维修及保养：

首先试验机各部应经常擦拭干净，以防生锈。不用时用机衣罩起以防尘土侵入，注意防晒。主要注意以下几点：

● 附件及备件不用时，应整齐放入相应的附件箱中，易生锈的零部件应涂防锈油。仪器不使用时，砝码取下勿压着传感器。

●安装控制软件用计算机勿随意安装下载软件，以防系统中毒，影响控制软件。

● 接通电源，检查电源是否正常，若正常，进行第二步操作，若不正常，检查供电电源是否已接通。

● 查看主轴轴旋转方向是否正确,该试验机的主轴不可逆转,既从上往下看是主轴为顺时针旋转。 　

● 安装试样，具体安装方式可参照说明书。

● 试样安装完毕，将上试样夹头镶在主轴下端锥孔内，旋紧拉杆，下试样放入试样座相应位置，手动旋转滚花螺钉，让下导向主轴上升，使上下摩擦副相互接近。

● 选择试试验验方法，进行参数设定，调整加载速度，按下自动加载按扭，试验力值稳定后，按下开始按扭试验开始。

● 对于不明确的故障发生时，用户应及时向制造厂家联系，以便妥善解决。

●预置的数时停止。在加荷过程中，如果按下暂停键，则停止施加试验力。

● 摩擦力单元的操作 摩擦力工作范围是0-196N。试验前，首先要调节调零按钮，使摩擦力显示装置交替显示（?0）。摩擦力预置拨盘起初可设置较大的值，当试验进入正常后，再根据实际摩擦力值设置一个较接近的值。当出现擦伤时，会因摩擦力增大而报警停机。按下摩擦力复位按键，报警解除，可继续做试验。

●摩擦磨损试验机的维护和保养试验机各部应经常擦拭干净，对没有喷漆的表面擦拭干净后应用棉纱沾少量的机油再擦一遍，以防生锈。雨季期间更应注意擦拭，不用时用机衣罩起以防尘土侵入。注意不要让油污和尘土进入到电器控制箱内。附件及备件不用时，应整齐放入相应的附件箱中，易生锈的零部件应涂防锈油。试验机应每隔1-2年检验一次，以保证各项指标的正确性。对于不明确的故障发生时，用户应及时向我厂联系，以便妥善解决。

试验报告

试验报告应包括下列内容：

A.塑料名称、规格、牌号、生产厂；

B.试样的制备方法，摩擦表面状况，测定的试样个数；

C.环境温度、温度及状态调节条件；

D.圆环材质、硬度、光洁度和外径尺寸；

E.试验负荷；

F.试验结果：磨痕宽度或体积磨损及摩擦系数的测定结果；

G.试验日期、人员。

特点：

1、系统运行稳定，可靠性高。

2、结构紧凑，使用方便，简单。

3、采用高精度电机、驱动机、传感器，精度高。

4、具有试验人员分级管理功能。

5、实时显示摩擦系数-时间，扭矩-时间曲线。

6、试验报告可打印试验参数，试验数据，曲线，备注等信息，简单，方便，可编辑。

Characteristic:

1. The system runs steadily and has high reliability.

2. The structure is compact, easy to use and simple.

3, using high precision motor, drive and sensor, high accuracy.

4. It has the function of grading management of the testers.

5, real-time display of friction coefficient time, torque time curve.

6. The test report can print experimental parameters, test data, curves, remarks and other information. It is simple, convenient and editable.

功能特点：

1、试样尺寸：30mm?7mm?6mm

2、转动速度：0-500转/分 （可调）

3、负 荷：196N?0.1%（可增至392N）

4、摩擦环尺寸：￠40?10mm，倒角0.5?45?，外圆表面与内圆同心度偏差小于0.01

5、摩擦环材质：45号钢,淬火,热处理HRC40-45,外圆表面光洁度▼8

6、摩擦力矩：0--4N?m

7、砝码重量：4KG砝码一件，1KG砝码4件，可实现重量叠加功能。

Functional characteristics:

1, sample size: 30mm x 7mm x 6mm

2, rotation speed: 0-500 turn / points (adjustable)

3, load: 196N 0.1% (can be increased to 392N)

4, the size of the friction ring is: 40 x 10mm, chamfer 0.5 * 45 degrees, and the concentricity deviation between the outer surface and the inner circle is less than 0.01.

5, friction ring material: 45 steel, quenching, heat treatment HRC40-45, round surface finish 8

6, friction moment: 0--4N. M

7, weight weight: 4KG weight one, 1KG weight 4, can achieve weight superposition function.

符合标准：

GB/T 3960-1983塑料滑动摩擦磨损试验方法GB/T 9141.8-1999柔性石墨板材滑动摩擦系数测试方法

Conform to the standard:

GB/T 3960-1983 plastic sliding friction and wear test method GB/T 9141.8-1999 flexible graphite sheet friction coefficient test method

功能：

    本厂生产的计算机控制塑料滑动摩擦试验机是在现有电子塑料滑动摩擦试验机的基础上又增加了很多试验功能，可以同时显示扭矩-时间曲线，随意设定试验次数，显示当前试验次数，设定时间及当前试验时间等多种功能，本机还配有彩色打印机，可以打印出带有曲线，表格数据，试验单位名头的精美的试验报告单。

Function:

The computer controlled plastic sliding friction test machine produced by our factory is on the basis of the existing electronic plastic sliding friction test machine, and has added a lot of test functions. It can display the torque time curve at the same time, set the test times at will, display the current test times, set the time and the current test time and other functions, this machine is this machine. It also has a color printer, which can print out exquisite test reports with curves, table data and test units.

关于仪器返厂维修：1、维修维护全面 ：设备损坏后，使用者往往对设备损坏情况描述不清、不全面，经常会出现技术人员到达现场之后，发现工具不全或者零配件需要更换却没有提前准备零配件，常常会造成被动或者维修迟缓的局面，耽误客户使用。设备返厂维修，厂内零配件及工具齐全，技术人员在维修设备同时，按照公司要求会利用厂内设施为返厂的设备做系统的维护，将一些细微的毛病及早解决。2、响应速度快 ：设备损坏后，我们即使以最快的速度为您安排相关的技术人员出差，也要走流程等待技术部门安排具体的人员出差，往往需要一定时间。有时因为技术人员连续出差，耽搁在某地，偶尔还会耽误与客户提前约定好的时间。 现在物流快递行业发达，全国各地运输都很快捷方便，返厂维修往往能更省事省力。

售后内容：

一、我公司派工程师负责安装调试及培训。

二、产品自客户验收之日起，免费保修2年，终身维修。

1、设备安装调试：

免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。

2、培 训：

我公司工程师免费为用户提供操作人员培训，直到操作人员能独立操作为止。

3、设备验收标准：用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。

4、设备维修服务：

我公司产品自用户现场调试验收合格后1年内免费保修，终身维护。在1年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。

5、技术支持：对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术支持。

6、售后响应：在接到用户维修邀请后，2小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。
