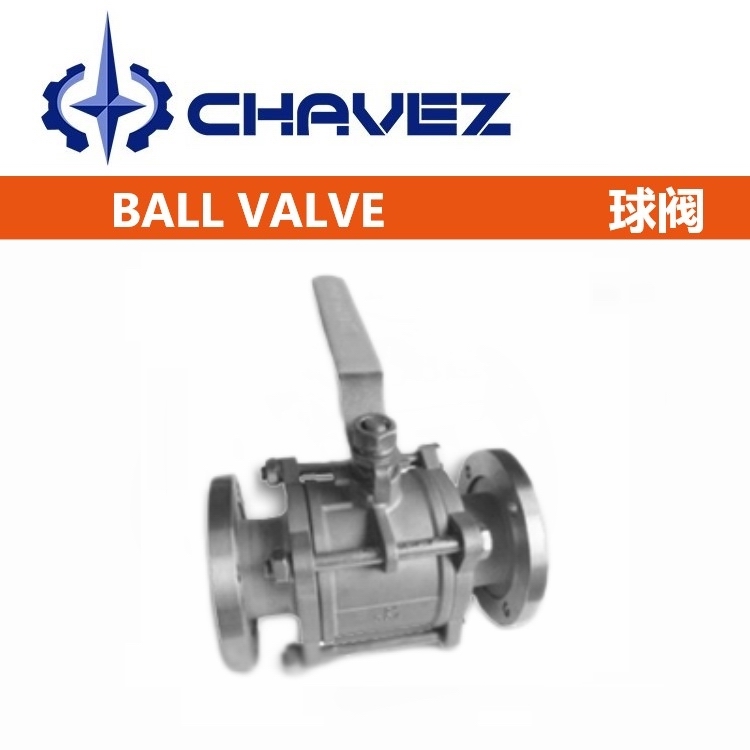

高真空球阀概述
GU系列手动高真空(压力)球阀用以接通或切断真空(压力)系统管路中的介质流。它具有高流导，连接形式多样等特点，是真空和压力能同时兼用的一种阀门。应用于真空、乳制品、酒业、生物工程、食品、制药、化妆品及化工领域。
高真空球阀参数| 公称通径：DN10-DN100 | 适用温度：-30℃~150℃ |
| 连接方式：法兰、活套、快装、焊接 | 适用介质：纯净空气，非腐蚀性气体 |
| 阀体材质：不锈钢 | 阀门漏率：≤1.3?10(负四次方)Pa.L/S |
| 密封件：PTFE、NBR、PPL | 动作时间：10s、20s、30s |
| 活套法兰压力范围：0.6?10^6~1.3?10^-4Pa | 焊接法兰压力范围：1.6?10^6~1.3?10^-4Pa |
| 快卸法兰压力范围：1.0?10^6~1.3?10^-4Pa | 丝扣螺纹压力范围：1.6?10^6~1.3?10^-4Pa |
| 螺纹丝扣连接的外形及连接尺寸 | ||||
| DN | L | H | E | |
| 10 | 68 | 52 | 105 | |
| 16 | 72 | 64 | 130 | |
| 20 | 82 | 67 | 130 | |
| 25 | 90 | 83 | 165 | |
| 32 | 112 | 89 | 165 | |
| 40 | 120 | 100 | 190 | |
| 50 | 145 | 125 | 190 | |
| 63 | 185 | 150 | 250 | |
| 80 | 210 | 161 | 250 | |
| 100 | 268 | 180 | 280 | |
| 活套法兰连接的外形及连接尺寸 | ||||
| DN | L | H | E | |
| 10 | 84 | 52 | 105 | |
| 16 | 84 | 64 | 130 | |
| 25 | 114 | 83 | 165 | |
| 32 | 140 | 89 | 165 | |
| 40 | 160 | 100 | 190 | |
| 50 | 170 | 125 | 190 | |
| 63 | 195 | 150 | 250 | |
| 80 | 203 | 161 | 250 | |
| 100 | 280 | 180 | 280 | |
| 快卸法兰连接的外形及连接尺寸 | ||||
| DN | L | H | E | |
| 10 | 84 | 52 | 105 | |
| 16 | 84 | 64 | 130 | |
| 25 | 114 | 83 | 165 | |
| 32 | 140 | 89 | 165 | |
| 40 | 160 | 100 | 190 | |
| 50 | 170 | 125 | 190 | |
| 63 | - | - | - | |
