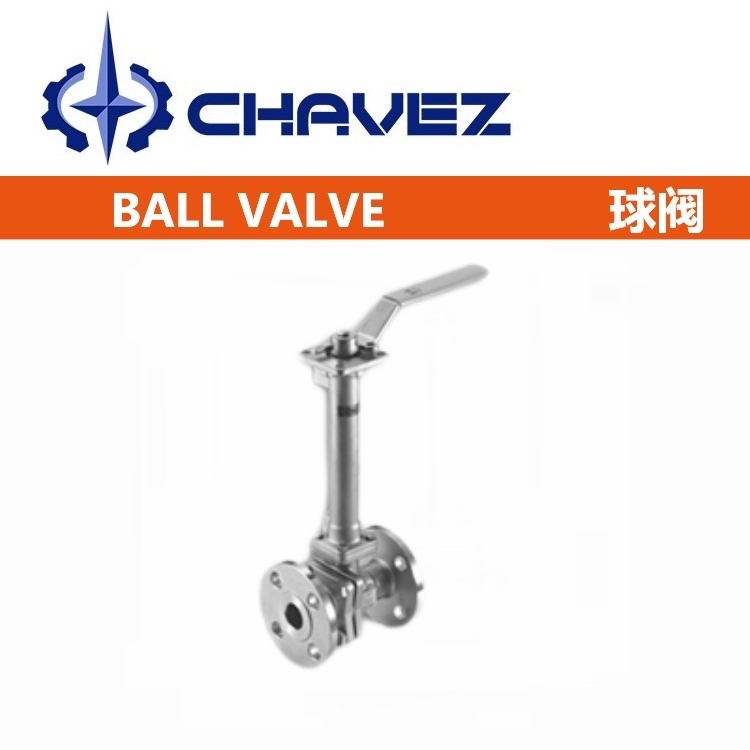

法兰低温球阀概述

低温球阀系列主要适用于乙烯、液化天然气等化工装置上，输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。-29℃(不含)以下的阀门为低温球阀，-101℃(以下)的阀门为超低温球阀，采用低温性能好的低合金钢制造，在结构设计和工艺上都有特殊要求。

法兰低温球阀参数

公称通径：DN10-DN200	阀体材质：LCB,LF2,CF8,CF8M,CF3M,F304
公称压力：1.6Mpa-4.0Mpa	球体材质：F304,F316
适用温度：-196℃~180℃	阀杆材质：304，316
适用介质：LNG，LO2，LN2，LAr	阀座材质：TFM,NRG,PCTFE,PTFE
连接方式：法兰连接	阀杆加长设计：BS6364
传动方式：手动	设计规范：GB/T24925-2010；API 6D
球阀最大泄漏量：≤2ml/min?DN	连接法兰：ASME B16.5；BG/T9113

法兰低温球阀特性

1. 防飞出结构阀杆设计；
2. 合理的加长杆设计长度，在最小的阀门使用空间下确保阀门的密封能力；
3. 球腔排压设置用以保证阀门开启关闭过程中球体内外压差的平衡，保障阀门开关过程中的扭矩不会过载；
4. DBB结构阀座系统，可有效排放阀腔内残留介质，有效保证阀门在介质热胀情况下的安全性能(固定式)；
5. 弹簧与V垫相配合的补偿机制，确保阀门在面对超低温环境时阀杆部位密封能够自主的调整，实现密封延续性；
6. 平衡弹簧与V垫的次级密封设置腔压自密封以及弹性补偿密封的双重密封方式保证了阀门在整体温度变化的过程中的密封有效性(固定式)。

法兰低温球阀阀盖加长颈部长度(参考)

	DN	15	20	25	32	40	50	65	80	100	125	150	200
颈部长度	≥-60℃	90	100	100	110	110	110	120	120	130	130	140	140
	≥-100℃	110	110	120	120	130	130	140	150	160	160	170	170
	＜-100℃	130	140	150	150	160	170	180	190	200	200	220	220

法兰低温球阀尺寸

DN	25	32	40	50	65	80	100
A	160	180	200	230	290	310	350
H	246	280	285	310	450	512	780
S	150	190	230	240	280	310	330
