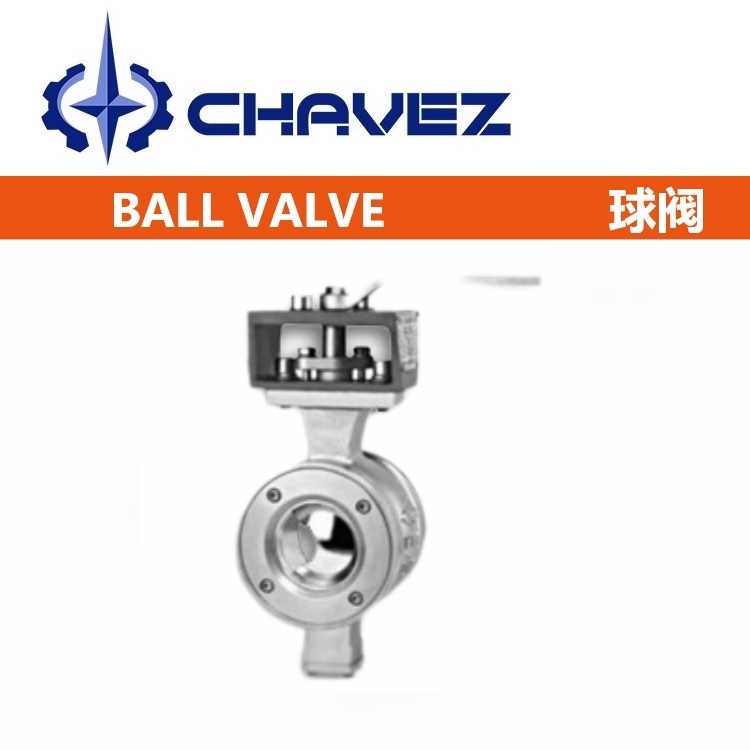

V型调节球阀概述

V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小，可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本阀门产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

V型调节球阀参数

公称通径：DN25-DN500	公称压力：1.6Mpa-6.4Mpa
适用温度：-40℃~425℃	适用介质：水、油品、气体
连接方式：对夹法兰，法兰连接	密封等级： V级/硬密封、Ⅵ级/软密封
流量特性：等百分比流量特性	阀体材质：铸钢WCB、不锈钢CF8/CF8M
阀座材质：304/316 STL硬密封、304/316 PTFE软密封	球体材质：不锈钢304/316
试验标准：GB/T 4213	结构长度：ANSI/ISA S75.04-1995、DIN/IEC 534-3-2
法兰标准：GB/T 9113.1、HG/T 20592、ASME B16.5、EN 1092-1	压力温度额定值：GB/T 12224-2007、ASME B16.334、ISO 7005-1

V型调节球阀特性

①由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，介质不易积存于内腔，适合于带纤维及固体颗料介质的系统控制；
②阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄；
③上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少；
④小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制;
⑤经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高；
⑥阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀，适应范围广。

V型球阀阀座最大允许泄漏量表 单位:ml/min
DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
软密封	0.15	0.18	0.24	0.30	0.39	0.48	0.60	0.75	0.90	1.20	1.50	1.80	2.10	2.40	2.60	3.00
硬密封	1.50	1.80	2.40	3.00	3.90	4.80	6.00	7.50	9.00	12.00	15.00	18.00	21.00	24.00	26.00	30.00

V型调节球阀流量系数

V型端口对流量系数Cv的影响

固有流动特性

DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
Cv	36	56	94	152	262	358	540	906	1424	2176	3532	5732	8245	10651	12878	16343

V型调节球阀尺寸

对夹式V型球阀结构尺寸
DN	25	32	40	50	65	80	100	125	150	200	250
A	50	60	60	75	85	100	115	135	160	200	240
H	190	197	200	200	220	239	252	262	307	330	380
H1	87	87	87	97	112	112	122	142	165	195	237

法兰V型球阀结构尺寸
DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
A	102	102	114	124	145	165	194	213	229	243	297	338	400	400	432	520
H	190	197	200	200	220	239	252	262	307	330	380	432	545	660	700	770
H1	87	87	87	97	112	112	122	142	165	195	237	281	338	390	422	510
