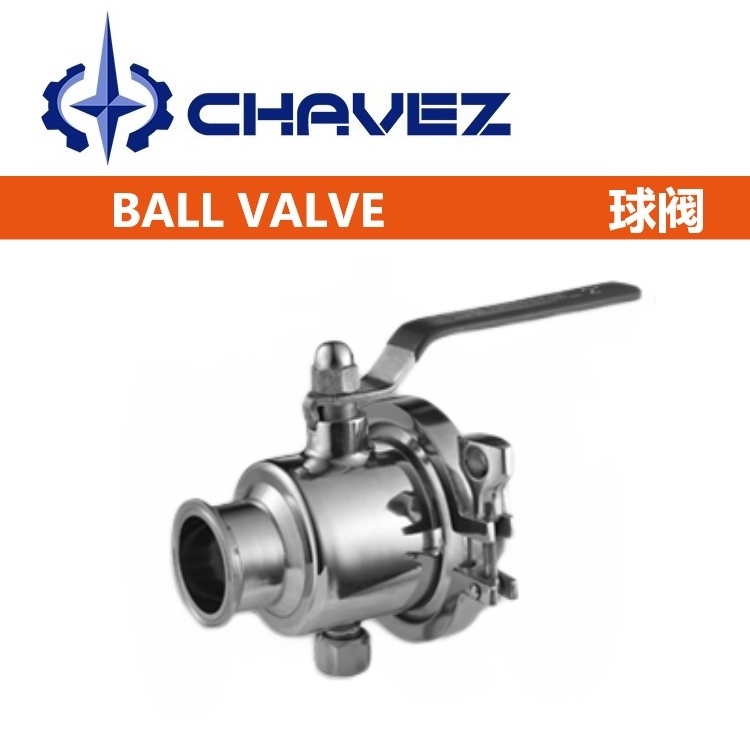

卫生级无滞留球阀概述

无滞留球阀为全包式球座设计，解决了球阀液体滞留阀门腔内的问题，该球阀适用于生物制药工程。

卫生级无滞留球阀参数

公称通径：1/2"-4"(DN15-DN100)	阀体材质：SS304 / SS316L
公称压力：1.0Mpa / 1.6Mpa	密封件：硅胶 / EPDM / PTFE / PPL
适用温度：-20℃~180℃	连接方式：快装连接
适用介质：食品、酿酒、饮料、乳制品	设计标准：ASME B16.34 / API 608
内部表面处理：Ra0.4	壁厚标准：EN 12516-3
外表面光洁度：Ra0.6	检验测试：API598 / EN 12266-1

卫生级无滞留球阀特性

带排泄口，无滞留设计，全通径设计，阀杆防飞出设计，阀体与阀盖连接带定位台阶设计

卫生级无滞留球阀尺寸

3A
SIZE	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
φDn	9.4	15.8	22.1	28.5	34.8	47.5	60.2	72.9	97.4
φD	12.7	19.1	25.4	31.8	38.1	50.8	63.5	76.2	101.6
φD1	25.2	25.2	50.5	50.5	50.5	64	77.5	91	119
L	90	93	124	128	139	165	190	210	260
L1	110	114	140	140	160	175	225	250	333
H	60	62	63	70	75	94	121	126	147
DIN
SIZE	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
φDn	15	19	25	31	37	49	66	81	100
φD	18	22	28	34	40	52	70	85	104
φD1	34	34	50.5	50.5	50.5	64	91	106	119
L	90	93	124	128	139	165	190	210	260
L1	110	114	140	140	160	175	225	250	333
H	60	62	63	70	75	94	121	126	147
