特点：

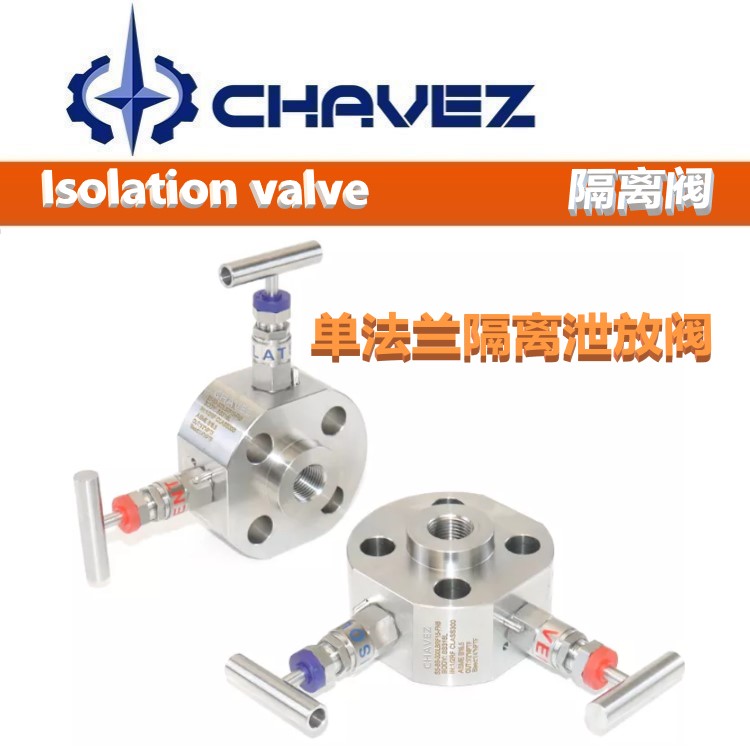

产品名称：单法兰隔离泄放阀

产品型号：SS-BB-300LBRF15-FN8

端口型式：NPT

工作温度 ：PTFE填料：-34?C至120?C（-29?F至248?F）

                   石墨填料：-24?C至480?C（-75℉至896℉)

驱动方式 ：  一字手柄、手轮

公称通径 ：1/4”~2“

工作压力：300LB（150LB-2500LB）

产品材质：碳钢、不锈钢SS316、304、321、哈氏合金、蒙乃尔合金等及其他合金材质

注：图示尺寸为手动预紧状态，仅供参考，并可变更。

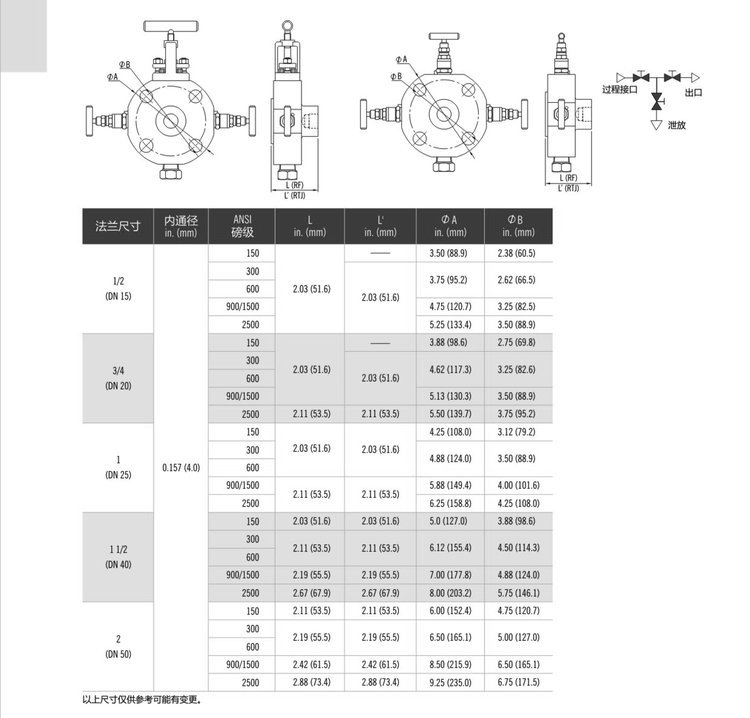

产品结构尺寸图

◆表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动

◆P值为最大面板厚度

单法兰隔离泄放阀密封好,使用寿命长,即使密封面损坏,也只需要更换易损零件,可以继续使用。安装式针阀时应使介质的流动与阀体上的箭头方向一致。手动截止阀、球阀可安装在任何位置。针型阀容易安装和拆卸,紧固连接,有利于火灾、防爆、和高压缩的优势能力,密封性能好,是电站、炼油、化工、仪器测量线的先进的阀门的连接模式。针阀选型原则:

1、低温介质管道系统和设备,宜选用结合低温针型阀盖。

2、炼油催化裂化单元管道系统的单位,可以选择解除杠杆式针阀。

3、化学系统在酸和碱腐蚀介质,如设备和管路系统,宜选用奥氏体不锈钢和聚四氟乙烯阀座密封类型的不锈钢针形阀。

4、冶金系统、电力系统、石化工厂,城市供热系统在高温介质管道系统或设备,可以选择金属针阀密封类型。

7、产品石油管道和存储设备,选择焊接连接类型的针形阀。

8、城市煤气和天然气管道,法兰连接的选择及针阀内螺纹连接类型。

9、氧气管道系统,有必要严格脱脂。

单法兰单隔离泄放阀组产品特性：

1、工艺与仪表管路联合于同一阀体上

2、与传统设计相比更节省重量，空间和成本

3、防吹出阀杆和针型设计

4、1/4 NPT内螺纹标准泄放带堵头

5、1/2NPT内螺纹标准出口带堵头

单法兰隔离泄放阀的重要信息

1.仅适合 10℃～480℃温度区间的交变工作温度，以及高至 500℃的恒定工作温度； （补偿型的交变工作温度为-10℃～465℃）

2.设计限于全开或全闭位置工作；

3.一段时间内未进行开关操作时，初始操作扭矩会较大；

4.会因为交变温度过大丧失其初始填料密封力；

5.在阀门使用寿命期限内可能需要进行填料调节以防止泄露，尤其是发现手柄扭矩显著降低时更需要。

测试

产品出厂前均 100%通过 500psig（3.4bar）氮气压力检测；

其余系列阻火器产品出厂前均 100%通过 7MPa 氮气压力检测；

氧气服务危险性

如要获得更多有关富氧系统危险性的信息，请参阅美国CHAVEZ查韦斯氧气系统安全技术报告，Q-CVS-030-2011；

清洁和包装

产品出厂前均经过 100％清洗和包装，依据查韦斯标准 Q-CVS-020-2011；

特种合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择

选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是

系统设计师和用户的责任。

警告：切勿将零件与其他制造厂生产的相混用或互换。
