北京过滤器完整性测量仪厂家  功能强大的上位机软件和可定制的通讯协议，为用户实现自动化集中控制管理提供了保证。

北京过滤器完整性测量仪厂家  多孔材料渗透性测试

首先将干燥的样品安装至测试组件内，与测试仪的出口连接；已经润湿的待测样品需放入烘箱中烘干，冷却至室温后装入测试组件中；将组件的快接头与测试仪的出口连接。

测试过程中，首先打开“开关/保压”按钮，使测试仪与气源连通，缓慢调节控制阀（逆时针旋转），使压力示数缓慢匀速上升，且随时关注流量显示情况，记录多个压力对应流量数据（至少5 个），以备后续计算。

产品特点：

㈠高智能化、测试流程全自动控制，无需人工干预；

㈡高可靠性、检测精度高，重现性好；

㈢高人性化、中文/英文操作环境，触摸屏输入，操作界面友好；

㈣多功能化、可用于测试单芯滤器、多芯滤器，多种测试功能；

㈤高集成化、仪器采用便携设计，体积小，使用轻便；

㈥高科技化、采用ARM9控制器，Windows CE 6.0系统；

㈦高实用化、数据存储、实时打印检测结果，符合GMP的要求。

中文菜单及提示，实时显示测试数 据和曲线，并可打印测试结果及测试曲线，以便监控测试全过程，帮助分析滤膜及过滤系统的性 能；

参考标准：

GB/T5250-1993 可渗透烧结金属材料流体渗透性的测试

GB/T 1969-1996 多孔陶瓷渗透率试验方法

技术参数：

1、电源/功率：170-240V AC, 50/60Hz；100W

2、最大操作压力：7999 mbar

3、最低进气压力：3000 mbar

4、外型尺寸：500(长) x200（宽）x 180(高)

5、测试范围：测试压力：500-6900mbar

6、测试精度：灵敏度：?1.0 mbar ；   气泡点：?60 mbar ；

7、操作条件：环境温度：0℃ ~ 50℃；  相对湿度：10-80%

8、测试耗时：基本泡点测试：2 min?2min；    扩散流测试7?2min；            水浸入流量测试7?2min；  系统气密性：3?1min；

9、打印功能：中文/英文打印，打印测试条件、测试结果、测试曲线；

10、历史记录功能：32G存储空间，保存数据100万条

11、显示屏：尺寸：5.7寸；32位；触摸屏

语言选项：中文/英文

应用范围：

壹、圆片滤膜（Disc membrane）：Φ25mm至Φ300mm的各种滤膜

贰、标准折叠式滤芯(Standard cartridge)：2.5″至40″，1芯至15芯

叁、囊式滤芯(Capsule)

肆、小型滤芯(Mini cartridge)

伍、空气过滤器的检测   2.5″至40″

背板介绍：

1、 电源开关，控制整台仪器的电源供给。

2、 电源插座，提供 220V 交流电源。

3、 保险丝。

4、 进气接头。

5、 出气管接头。

6、 放气接头

浸润滤材

滤芯或滤膜测试前，必须用合适的浸润液完全浸润，才能进行后续操作。用户可根据现场 实际情况选择以下两种方法中的一种。

1.冲洗浸润

1)准备好合适洁净的浸润液，亲水性滤材（如聚醚砜膜，尼龙膜，混合纤维素膜等）可 用纯水，疏水性滤材（如聚四氟乙烯膜等）可用醇类（乙醇、异丙醇等）。经过完整 性数据的对照测试，取得工艺溶液的完整性数据后，也可用工艺溶液进行湿润。对于 可进行完整性测试的滤材，过滤器制造商会提供完整性测试的数据及条件，对此项若 有疑问，可向本公司或向滤芯或滤膜的供应商咨询。

2)将滤膜或滤芯装入外壳（装膜片时必须用镊子或戴手套，以免手上油脂影响滤膜湿润性能）后，充入湿润液并使其流动，充液时要保证外壳内气体全部从排气阀中排出。

3)冲洗滤膜或滤芯的湿润液量参考下表

4) 冲洗完毕，将滤壳中留存的浸润液从排污阀中排尽。

 2. 浸泡浸润

1) 同上 1）。

2) 将浸润液倒入合适的容器中。

3) 将滤膜或滤芯放入上述容器中并使其完全浸没。

4) 浸润时间保持 10 分钟以上，其间翻动几次。

5) 浸润结束后，从容器中拿出滤膜或滤芯，沥去多余的浸润液，将滤膜或滤芯装入滤壳。

6) 用水浸润滤膜或滤芯时，用 40℃—50℃温水浸润效果更佳，但浸完后测试前必须用室温水将其冷却至室温，以免产生测试误差。

扩散流测试

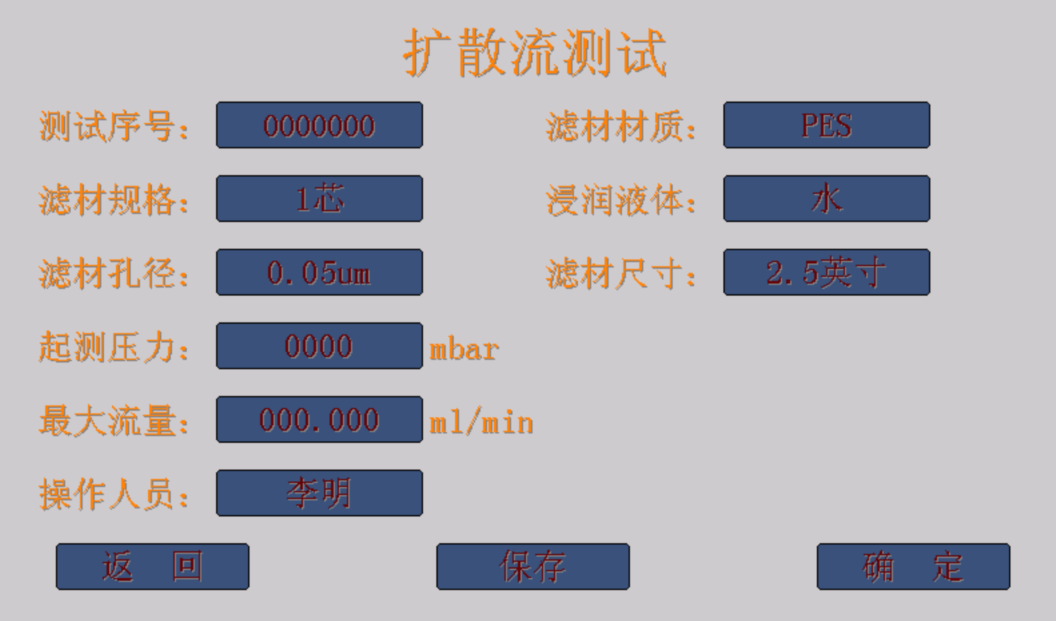

如图所示，在对应的位置设定相应的参数，输入测试序号，选择滤材材质、滤材规格、浸润液体、滤材孔径和滤材尺寸；设定起测压力和最大流量；输入操作人员，点击确定进行试验，无需人工干预，自动进行试验并给出测试结果和结论。

维护保养

1、该仪器应保存于清洁、干燥、常温、无振动处，高温、潮湿、灰尘会使电子线路腐蚀，电子期间老化，影响仪器的正常工作，缩短仪器的使用寿命。

2、测试用接管、接插件等暂时不用时应存放于清洁的塑料袋中，以免被污染。

3、不要试图拆开仪器，非专业人员对仪器的处理会损坏仪器。

4、不要用烈性化学制品、洗涤剂或清洗剂清洗仪器。用蘸少许中性肥皂水的软布擦拭机箱。

附件

1、管式样品安装

下图为不同直径管式样品测试组件，首先将样品两端打磨平整，清洗后润湿，再将充分润湿的样品放入组件能，盖上组件上半部分即

与气管连接部分），用手将螺母固定到位，再通过扳手将螺母拧紧，

拧的过程中应均匀收紧，以半圈为宜，固定完毕即可放入润湿剂中进行泡点测试。调节微量调节阀，使压力逐渐升高，并关注组件出口端气管处冒泡情况，当待测样品表面出现气泡时，此时压力值即为样品泡点压力（孔喉泡点压力）。

2、片式样品安装测试

下图为片式样品组件，组件有两个连接口，测试组件的气体进口与仪器的出口相连；测试组件的出口直接引出一根气管深入液体中。

测试过程：首先将样品润湿，再将其安装至片式组件内，按上述过程将组件与仪器连接，并将组件出口管深入液体中，调节微量调节

阀，使压力逐渐升高，并关注组件出口端气管处冒泡情况，当气管口连续出泡时，此时压力值即为泡点压力（孔喉泡点压力）。

3、带接口样品安装测试

下图为样品组件安装照片，首先将样品与组件进行螺纹安装，组

件另一端的6mm 的快速接口与仪器的出气口相连。
