仪器简介

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了佐航BYQ3113S手持式直阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

功能特点

1.该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

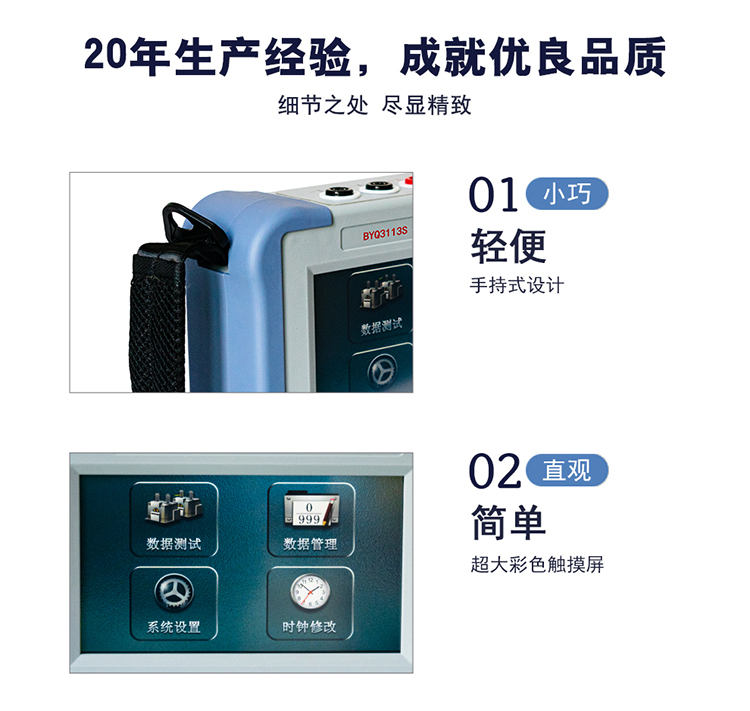

2.采用高分辨率65K真彩色七寸触摸屏，中英文界面切换，高亮度，强光下显示清晰。

3.仪器内部电池供电或者电源适配器供电，便于户外作业。

4.具有铜铝的温度换算功能，可根据客户需求换算至不同温度下的电阻值，便于数据对比。

5.供电电池数字化管理，具有剩余电量显示，剩余电量报警，过电流保护等功能。

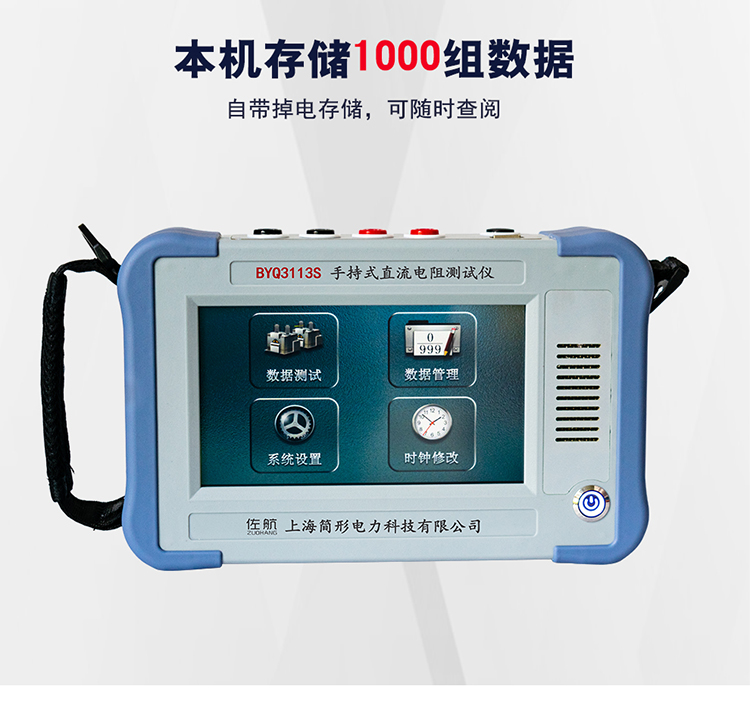

6.具有不掉电数据存储以及万年历，可存储1000组测试数据，并实时存储测试时间。

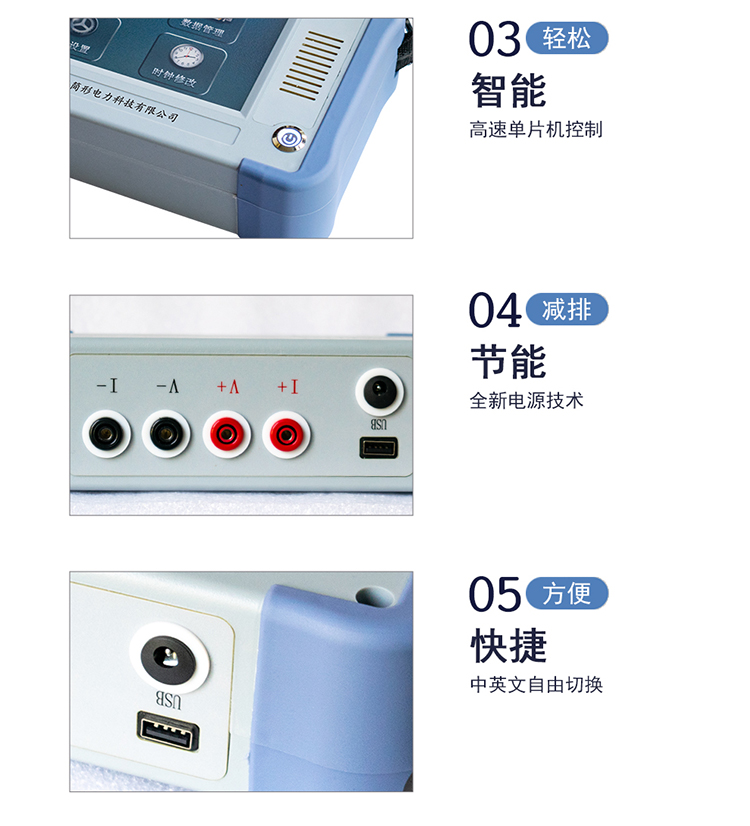

7.具有U盘接口以及打印机扩展接口，(选配)外接微型打印机可实时打印测试数据。

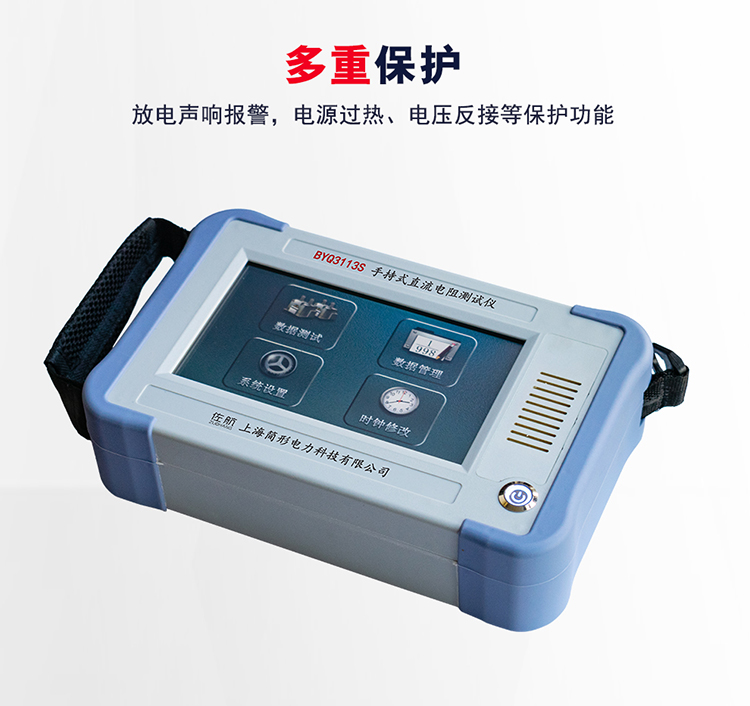

8.具有放电声响报警，电源过热，电压反接等保护功能。

9.可达10A测量档位测试电流，便于测量大容量配电变压器的低压侧阻值。

10.可选配蓝牙模块，可连接Android系统手机、平板的设备，实现智能化管理和操作。

11.可在测量状态直接切换有载开关，仪器自动刷新数据，无需复位操作。

注意事项

1、测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试 人员和设备的安全。本机的输出端设有放电电路。仪器复位后，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。

2、对于无载调压变压器，不允许测量过程中切换分接开关。

3、测量过程中如果电源突然断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待 30 秒钟后才可拆卸接线。

4、测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢，数据稳定时间延长或数值不对。

5、设备长时间不使用，请确保每月充电一次，保证设备电池正常工作。

6、试验时请确认被测设备已断电，并与其它带电设备断开。

7、试验时不允许不相干的物品堆放在设备面板上和周围。

8、本仪器注意防潮、防油污。

9、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较电流档位或切换AUTO档位。
