供应

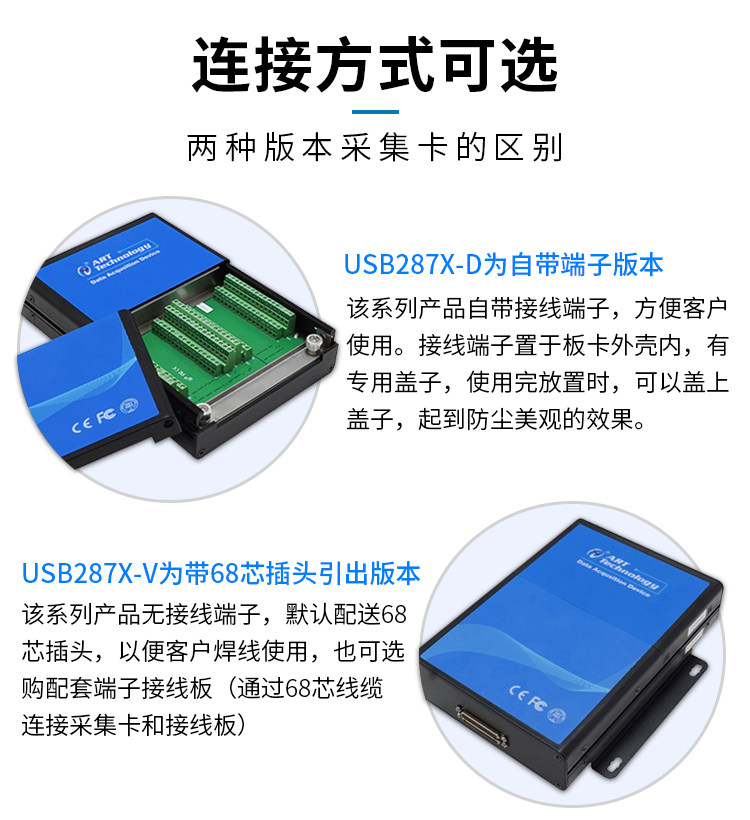

连接器可选

USB2872/2872A/2872B/2872C为采集卡本身带接线端子版本

USB2872/2872A/2872B/2872C -V版连接器为VHDCI接口

AD模拟量输入

ADC分辨率

16位（Bit）

输入通道

8路单端/差分同步采集

输入量程

?10V、?5V、?2.5V、?1.25V

采样率

2MS/s （USB2872）；1MS/s （USB2872A）

500KS/s（USB 2872B）；250KS/s（USB 2872C）

采样模式

按需单点采集、连续采集、有限点采集

存储器深度

8K 字 FIFO

AD触发源

软件强制触发、模拟量触发、外部数字量触发

DA模拟量输出

输出通道

2路16位同步输出

采集速率

2MS/s（USB872/2872A）；1MS/s（USB2872B/2872C）

量程

?10V、?5V

存储器深度

4K 字 FIFO

CTR计数器

通道数

4路32位多功能计数器带缓冲

电气标准

TTL电平

计数器功能

CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、

双边沿间隔测量、线性位置测量、角度位置测量

CO：脉冲输出

CI/CO采集模式

按需单点采样、有限点采样、连续采样

存储器深度

2K点FIFO存储器

DI/O

通道数

24路（8路带缓冲数字I/O，16路可编程I/O）

配置方式

程控I/O方向与状态
