价格:9999元浏览:196次联系:陈建 / 13621768946 / 021-60962674/021-60962654企业:绮涛精密机械(上海)有限公司留言店铺收藏
我们的产品每道工序经过质量严格管控,从原材料到制作组装,小到一个螺丝,大到每个组件都是用心的在经营,公司成立30多年来始终秉持质量铸就品牌,诚信成就未来的发展理念,为客户创造更大价值,成为客户导向的合作伙伴
LP-25 Series 龙门型加工中心机 :
列印此页面 | LP-3025 | LP-4025 | LP-5025 | LP-6025 |
---|---|---|---|---|
重要诸元 | ||||
X 轴行程 | 3,000 mm | 4,000 mm | 5,000 mm | 6,000 mm |
Y 轴行程 | 2,500 mm ( 3,200 mm 选配 ) | |||
Z 轴行程 | 760 mm ( 1,000 / 1,200 / 1,400 mm 选配 ) | |||
主轴鼻端至工作台面距离 | 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 选配 ) | |||
双柱间距离 | 2,700 mm | |||
工作台 | ||||
工作台尺寸 ( X 方向 ) | 3,020 mm | 4,020 mm | 5,020 mm | 6,020 mm |
工作台尺寸 ( Y 方向 ) | 2,400 mm | |||
工作台载重量 | 12,000 kg | 15,000 kg | 18,000 kg | 20,000 kg |
主轴 | ||||
主轴马达 ( 连续 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
主轴转速 | 6,000 rpm ; 8,000 / 10,000 rpm 直结式主轴 ( 选配 ) Z 轴 : 1,000 / 1,200 / 1,400 mm 可搭载 : 4,000 / 5,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) 8,000 / 10,000 直结式主轴 ( 选配 ) | |||
主轴内孔规格 | BT50 ( ISO50 ) / DIN69871-A ( 选配 ) | |||
主轴进给 | ||||
快速进给速率 X 轴 | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. |
快速进给速率 Y 轴 | 15,000 mm / min. | |||
快速进给速率 Z 轴 | 15,000 mm / min. | |||
切削进给速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
刀库 | ||||
刀库容量 | 32 支刀 ( 60 / 90 / 120 选配 ) | |||
刀具直径 / 邻刀空 | O 127 / O 215 mm | |||
刀具长度 | 350 mm | |||
刀具重量 | 20 kg | |||
精度 | ||||
定位精度 ( JIS B 6338 ) | ? 0.015 mm / 全长 | |||
定位精度 ( VDI 3441 ) | P ≤ 0.025 mm / 全长 | P ≤ 0.030 mm / 全长 | P ≤ 0.040 mm / 全长 | P ≤ 0.050 mm / 全长 |
重现精度 ( JIS B 6338 ) | ? 0.003 mm | |||
重现精度 ( VDI 3441 ) | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
一般规格 | ||||
电力需求 | 220 ? 10 % | |||
气压压力需求 ( ***少 ) | 5 ~ 8 ( 5 ) kg / cm? | |||
油压箱容量 ( 油压泵 ) | 120 liter ( 10 HP ) | |||
润滑油箱容量 | 6 liter | |||
切削液容量 ( 切削液泵 ) | 750 liter ( 1.5 HP ) | |||
机器净重 | 36,000 kg | 40,000 kg | 45,000 kg | 50,000 kg |

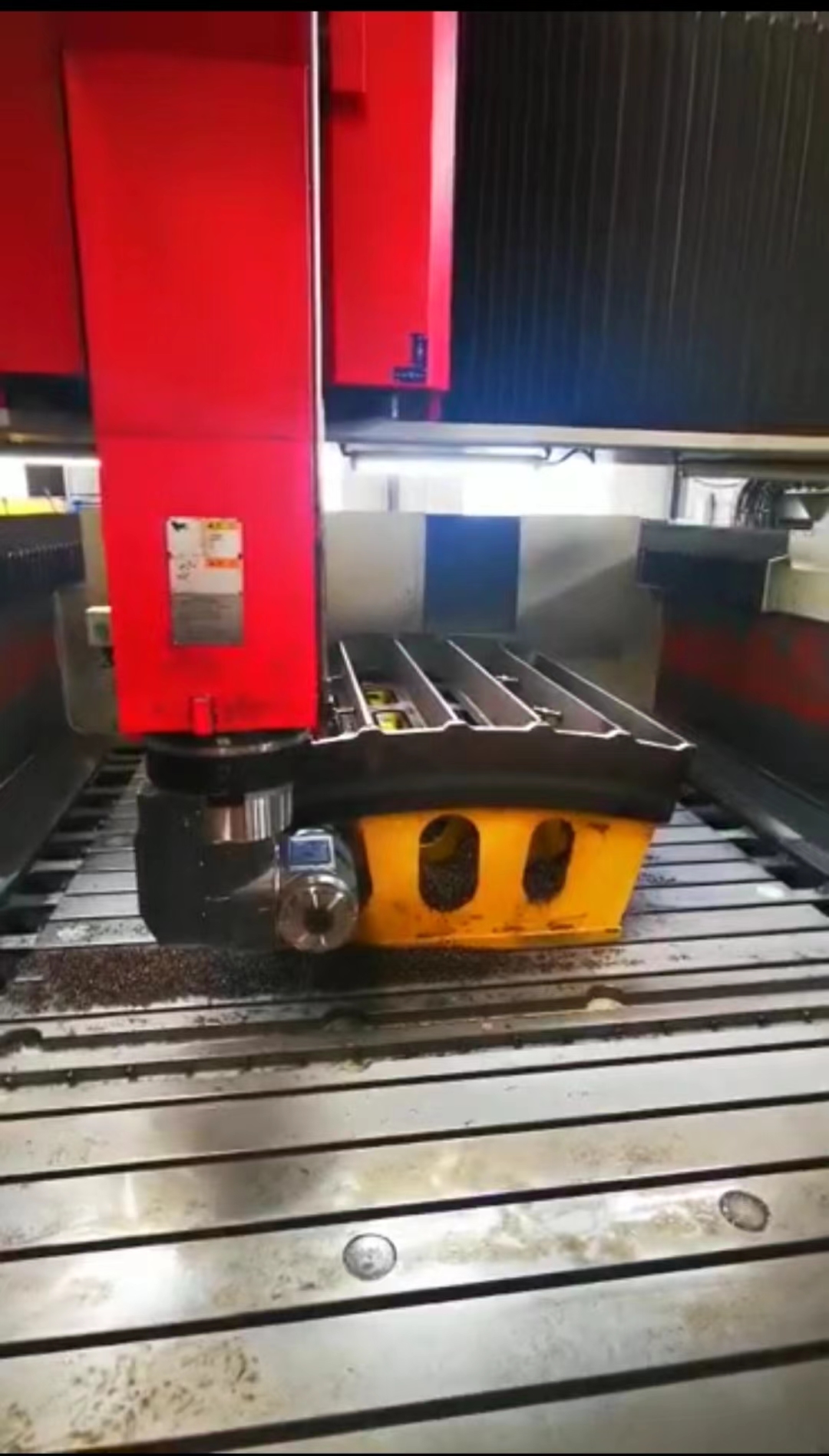

亚崴 LP 系列龙门型加工中心机,凭藉着大马力、高刚性结构、自动化等周边配备列规格尺寸,提供您高效能、高生产力的加工对策;广为汽车工业、模具工业、航太工业与能源工业等加工大厂所采用
LP 系列另可选配自动化交换头库与立卧换刀系统成为五面加工机,更弹性的加工能力可充分符合您今日与未来的各种加工需求
LP 产品地图 ( 三轴行程 ))
系列化产品线,搭配高弹性之自动化交换头库与立卧换刀系统,提供全自动化、高效能与高生产性之加工性能
模组化的主轴设计,提供不同的切削特性,符合多样化的加工需求X、Y 轴采刚性滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色,刚性与控制性大幅提升Z 轴采用高刚性硬轨设计,经热处理后再***研磨,适合重切削。 ( 选用直结式高速主轴,Z 轴可选择滚柱型线性滑轨设计 )高刚性结构一体式底座采用复合四滑轨设计,底座尺寸依行程长度比例加大,消除工作台悬垂问题,确保支撑刚性大跨距对称式中心驱动设计,X 轴滚珠导螺杆在运动轴向中心,重负荷之轴向进给能力,避免因偏置驱动所产生之移动件游离与导轨磨耗不均匀等现象发生配置螺杆减震机构,降低长尺寸螺杆悬垂回转之震动,提升加工精度业务咨询:932174181 媒体合作:2279387437 24小时服务热线:15136468001 盘古机械网 - 全面、科学的机械行业免费发布信息网站 Copyright 2017 PGJXO.COM 豫ICP备12019803号
