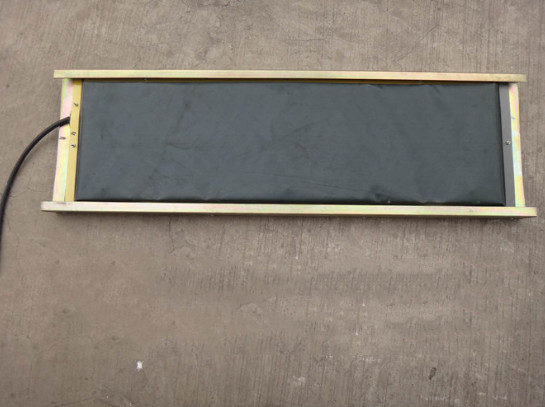

GVD1200煤矿用撕裂传感器概述

1.用途及适用范围：GVD1200煤矿用撕裂传感器（以下简称传感器）为矿用本质安全型电气设备,该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带撕裂检测之用。

2.特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。

二、产品分类

1.防爆型式及标志

防爆型式：矿用本质安全型

3.接点容量：DC12.5V/0.5安(备注：符合简单设备的规定，用于经防爆检验合格的本质安全电路中)；

4.输出信号：常开无源接点：1对；

5.外形尺寸：1000mm?296mm?50mm。

6.质量：5kg。

三、使用环境条件

1.传感器在下列环境条件下应能正常工作

a)环境温度：0℃～ 40℃；

b)相对湿度：不大于96%（ 25℃）；

c)大气压力：80kPa～106kPa；

d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2.传感器能承受的最恶劣和安装贮运条件为：

a)高温： 60℃；

b)低温：-40℃；

d)振动：加速度50m/s

e)冲击：峰值加速度500m/s

四、结构特征及工作原理

1.结构特征：传感器由外壳、微动开关、开关接点等部分组成。

2.工作原理：撕裂传感器信号为压敏式开关量输出。正常时，传感器处于断开状态。若皮带撕裂，100cm

2敏感区有物料（煤）约1200g落入时，传感器动作，控制箱接收到撕裂信号，实现撕裂保护，同时发出语言报警信号。

五、主要性能

1.输出信号：常开无源接点：1对；

2.接触电阻：闭合接点的接触电阻不大于0.1Ω。

3.动作性能：撕裂传感器的100cm

2面积其上落入（1200?120）g物料时，传感器常开接点闭合
