东莞市发润机械有限公司

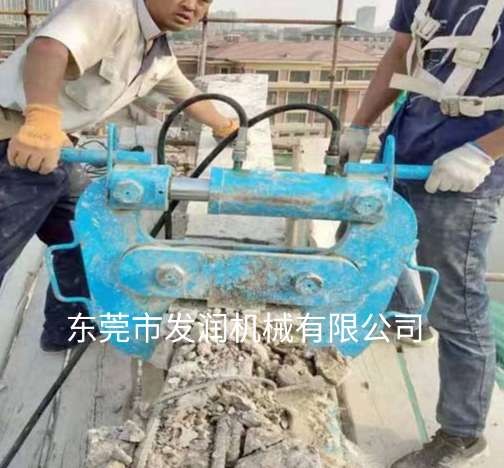

发润牌系列混凝土拆除液压钳是由液压泵站、液压钳体、油缸组合而成。

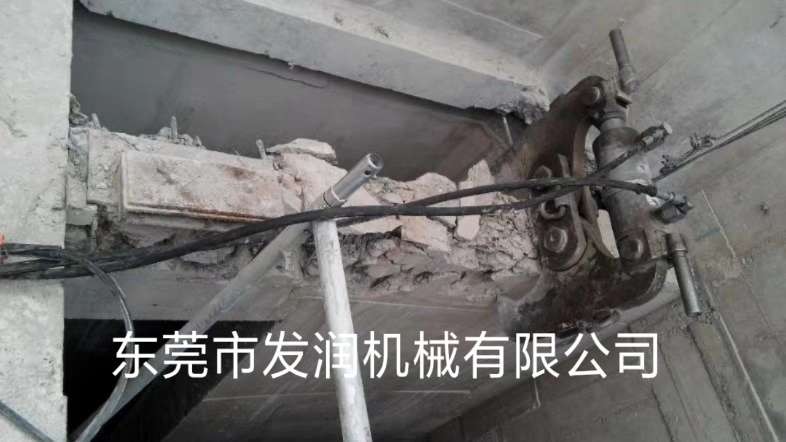

用途:广泛应用于静力破碎、楼板、砼梁、砼墙、砼柱挑檐、楼梯拆除/混凝土液压破碎钳 墙体静态拆除液压破碎钳等工程。
特点:
1体积小、使用方便,无噪音、无振动、无粉尘、效率高,而且适于狭小场地施工。
2破碎块小易清运/破碎成本低,局部拆除可保留钢筋满足设计要求
3液压电动泵站配有安全溢流阀,从而使整个系统的压力不超过其设定的额定压力,对整个系统起安全保护作用。
4可靠性强,对钳体采用的是优化设计,从而使其结构合理、紧凑,可靠性又高。
二、发润混凝土液压钳主要技术参数:型号:FR-200-300-400
参数常用规格FR200 FR300 FR400
钳口大张口(mm)200 300 400
破碎钳重量(KG)70 80 90
动力系统电压380 380 380
电机功率(kw) 4 4 4
油箱容积(L)36 36 36
液压泵站重量(KG)50 60 60破拆力(T)50 60 70
三、操作流程及结构原理
发润混凝土液压钳有钳体、销轴、连接体、手把、油缸及泵站等组成。
泵站加油:拧下空气滤油器上盖,注入液压油,在侧面的液位计看液压油位高低,加油至液位计2/3高度即可。
管路连接:将液压软管两端分别于泵站及液压钳连接,拧紧螺帽
电源接入:打开电动机接线盒,介入三相380V电源,安装好接线盒盖,确定电机正传
系统启动:电动启动开关5-10次,混凝土液压钳没有窜动为止,这是空气已经排完,可以进行工作
手动换向阀在电机启动前放中间位置,启动电机带动油泵运转,液压油直接返回油箱,手柄转动一个位置后,液压油进入系统推动活塞,活塞杆伸出,带动钳体收缩,从而破碎钢筋混凝土结构,反向转动手柄活塞杆返回,钳口松开,完成一个工作循环。
当泵站供给油缸无杆腔高压油时,活塞杆伸出,推动钳口收缩,破碎钢筋混凝土结构。当泵站向有杆腔供油时,活塞杆收回,钳口松开。油缸完成一次正反向供油,液压钳完成一次循环作业,正反向不断供油,液压钳反复作功,从而实现不断破碎混凝土结构。
高压经向柱塞泵由电机直接带动泵轴旋转,在倾斜盘作用下柱塞沿经向往复运动,液压油经进油阀吸入,从排油阀排出进入系统油路。
安全阀的额定压力为60MPa,出厂时已调定好使用压力,用户不要随意调压,即使调压也决不能超过60MPa。
四、使用注意事项
接入电源后,测试系统是否漏电,好在接入前端安装漏电保护器
发润牌液压钳开机前,要检查油缸与泵站连接的高压管接头与螺母是否拧紧,以免脱落伤人。暂停施工时,不要拆卸连接胶管,检修与施工前,把各接头清洗干净再安装;以防灰尘进入液压油路损坏液压油路,损坏液压系统中的液压元件,如泵、阀及油缸等。
