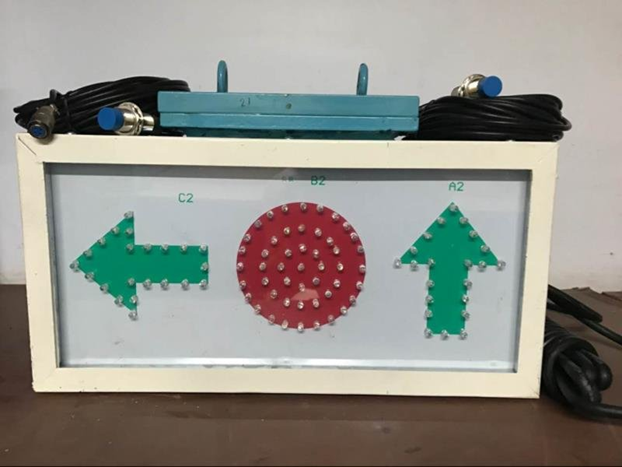

KXH127C岔位指示器概述

KXH127C矿用隔爆兼本安型岔位指示器（以下简称岔位指示器），为矿用隔爆兼本质安全型，适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主回路为隔爆电路，灯光显示和语言报警喇叭为本安回路。

基本参数

1)额定工作电压：AC 127V

2)电压适应能力：75%—110%

3)额定工作电流：AC 0.10A

4）本安参数

a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH

b.指示灯：开路电压DC16V，Io: 155mA。喇叭：开路电压AC5.5V，短路电流910.00 mA。

c.传感器：电源DC12V输出：NPN晶体管e极输出

5）过流保护动作值为155 mA，短路电流稳定值≤155mA。

6） 本产品通过电缆线与交流127V动力线相连接，电缆采用3?1.5mm? 矿用电缆，电缆连接

长度为5m,分布电容≤0.1uF/km，分布电感≤1mH/km。

7）语音报警声级强度：≥85dB（A）

8)光信号应在黑暗中20m处清晰可见。

9)长期工作制。

结构特征

岔位指示器为隔爆兼本质安全型设计，由隔爆腔、本安腔、电源板、主机板、显示板、防水喇叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接，壳体两侧为两个进线装置，一个与隔爆腔相连，一个与本质安全腔相连。内腔为隔爆腔，内装有主电路板及接线端子。外腔为本安腔，装有防水喇叭、显示板。
