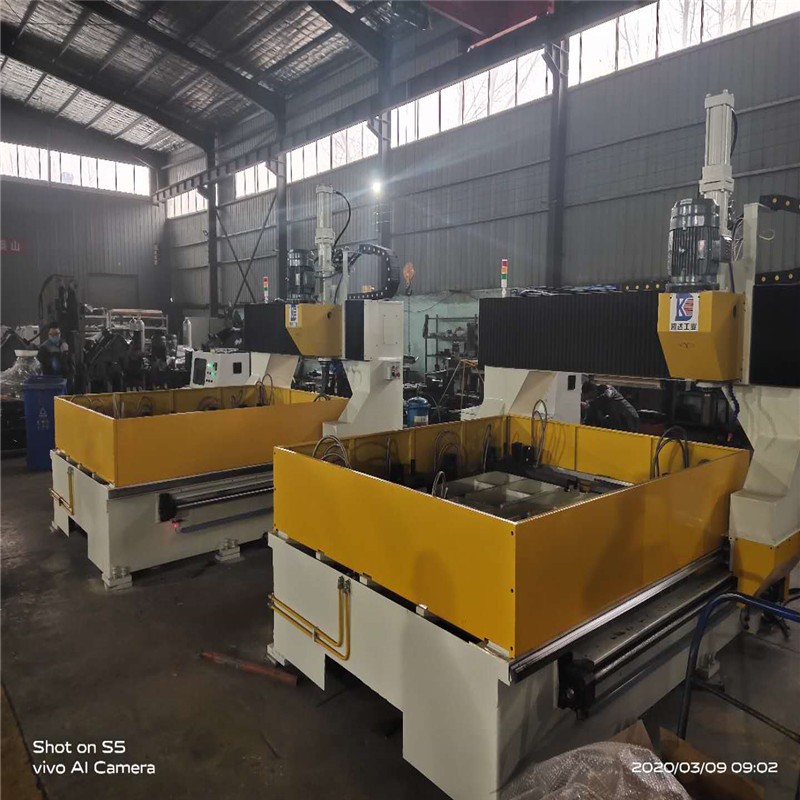

平面数控钻数控法兰平面钻龙门移动式平面钻
直接读取CAD数控平面钻高速数控龙门钻床厂家 自动编程平面钻价格 数控平面钻 凯斯锐
平面钻结构
1、床身由机座、框式支撑架和活动支撑条组成
2、工作台面上安装有框式支撑架
3、框式支撑架上面与活动支架组合安装,由蝶形螺钉固定,
松紧蝶形螺钉调节活动支架之间的距离以满足加工工件的支撑。
X轴传动:
1、机座左、右侧面上,各布置由一根高承载力的直线滚动导轨副,用于移动龙门左、右支架的导向。
2、机座左侧装有一套经由AC伺服电机、同步带轮、滚珠丝杠组成的驱动机构用于龙门纵向移动(X轴)。
3、机座右侧装有一套液压锁紧块,在钻孔时锁住龙门,减少导轨滑块和滚珠丝杠副的受力,保证高的定位精度和重复定位精度。
龙门系统
1、龙门系统由移动式龙门与支承系统组成
2、移动龙门采用钢板组焊而成,经人工时效处理。在龙门前侧安装有两条直线滚动导轨副和一个液压式动力头,并在龙门上方安装有一套精密滚珠丝杠副,滚珠丝母经固定盒与液压动力头背板相连固定。通过AC伺服电机经由同步带轮带动滚珠丝母旋转,使液压动力头沿Y轴方向移动,确保钻孔位置的高精度和重复定位精度。在动力头的两侧安装有导轨柔性防护罩。
移动龙门
1、移动龙门采用钢板组焊而成,经人工时效处理。
2、在龙门前侧安装有两条直线滚动导轨副和一个动力头,并在龙门上方安装有一套精密滚珠丝杠副,滚珠丝母经固定盒与液压动力头背板相连固定。
3、通过AC伺服电机经由联轴器带动滚珠丝母旋转,使动力头沿Y轴方向移动,确保钻孔位置的高精度和重复定位精度。在动力头的两侧安装有导轨柔性防护罩。
龙门支承
1、龙门支承由左、右支架组成。
2、移动式龙门安装在左、右支架上,为直角弯板式焊接钢结构。
3、在左、右支架的垂直面上各安装有滚珠丝母座,滚珠丝母座里的滚珠丝母与床身侧面的滚珠丝杠相连,滚珠丝杠端部又与AC伺服电机相连。
4、当床身侧面的AC伺服电机旋转时,带动滚珠丝母在滚珠丝杠上轴向(X向)移动,左、右支架在导轨上移动。
