供应

螺杆真空泵结构选择普诺克真空科技的理由：

1.超高性价比

传动损失少，效率高

2.用户推荐率

超高90%的客户推荐给身边的朋友

3.无忧售后

拥有专业的售后团队，解决您的后顾之忧

4.安全可靠

电机轴和水泵轴以联轴器传动，同心度高，运行平稳

参数：

型号：PNK DSP 0960

额定流量：960m3/h

极限压力：1Pa

电机功率：30kw

转速：2900/3500rpm

噪音：85dB(A)

吸气口：100mm

排气口：80mm

冷却水量：30-40L

空温：0-50℃

操作湿度：90%RH

螺杆真空泵应用领域：

制药工艺、化学工艺、溶媒回收、医疗仪器、生物制品、油气回收、薄膜制备、生化检测分析、半导体、微电子、太阳能、材料处理等相关设备及工艺流程。

安装图

曲线图

螺杆真空泵正确安装的方法

1.请确认螺杆真空泵安装在非安全区域内。

2.请确认环境保护条件符合驱动点击保护等级。

3.请确保真空泵水平放置。

4.为方便冷却，请确保真空泵与相邻墙体之间少于30cm间距；安装与良好的通风位置

5.请确保螺杆真空泵表面不接触易燃物。

6.请确保螺杆真空泵安装后便于观看油位镜；便于加油、卸油以及更换排气滤芯等。

7.请确保进气管的额定通径不小于真空泵的进气口通径

8.请确保电源的电压和频率必须和电机的铭牌值一致，电机按照EN60204-1标准安装电机过载保护装置！

螺杆真空泵结构优势：

1.可靠的密封结构

唇形密封和机械密封加上气体密封，形成三重密封结构。

安装专为干式真空泵设计的高性能机械密封。

优异的适当加压的气体密封装置，进一步提高了齿轮油和被抽流程气体之间的密封性。

2.气镇阀装置的安装

防止强腐蚀性气体的凝结。

降低易爆气体的分压力。

3.极限真空

最佳的间隙设计和连续的压缩方式，单泵就可达到0.0075Torr(1Pa)的极限真空。

真空度高，提高抽气效率。

真空度从大气压到1torr(133Pa)保持稳定的抽速。

4.IEC法兰

简洁的C法兰设计降低了噪音水平，消除了联轴器校准问题。

增强的螺纹防止变形和振动。

5.齿轮油冷却水套

保持较低的油温。

防止因齿轮油高温高压产生漏油现象。

防止因高温带来的齿轮油性能降低。

6.流畅的排出构造

迅速的排气构造。

液体处理能力优秀。

排出气体的脉动减少。

7.螺旋式夹套冷却结构

采用符合流体动力学的螺旋形冷却水套，热交换效率优秀。

通过少量的冷却液量就可以控制泵内温升，

泵内部维持合理的较低的温度，所以涂层损伤很低。

8.防润滑脂泄露

三联唇密封，

优化润滑空间，防止润滑脂泄露。

9.采用变螺距螺杆

合理的泵温升设计防止涂层损坏。

变螺距螺杆的节能型设计，可降低30%的电力消耗。

无需把冷却气体供应到泵的内部。

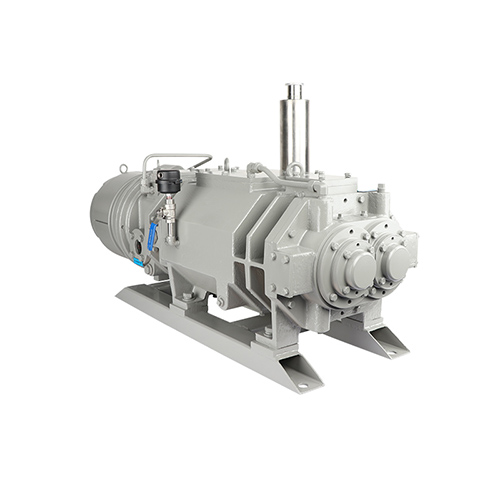

螺杆真空泵结构产品图片
