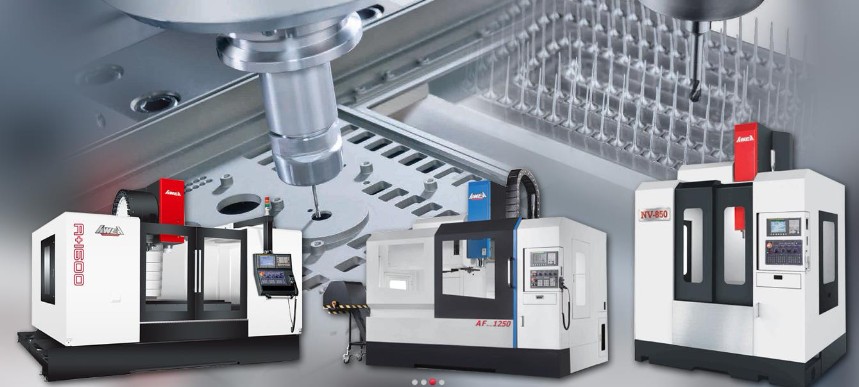

高效能立式加工機

秉持龍門世家所代表的工具機成熟製造能力與創新研發技術。亞崴機電再融入更多的創新研發成果，開發 AF 系列高效能立式加工機，以高功率直結式主軸及強力滾柱型線性滑軌為設計基礎，結合高剛性結構與快速刀臂式換刀機構，提供您高速、大馬力與超穩定的加工能力。是所有同級機種中具備最高性價比的機種之一，並因此廣為全球各大精密模具與精密零件加工廠所廣泛採用。可充分符合您今日與未來的各種加工需求。

憑藉著先進的研發技術，專為高精密模具加工產業所設計之 AF 系列機種，充分展現高精度與高效能的切削加工能力，是所有同級機種中具備最高性價比的機種之一，前所未有。

高速、高功率直結式主軸設計，確保本系列精密的輪廓曲線加工能力，滿足模具產業的使用需求三軸採用重負荷滾柱型線性滑軌設計，提供最佳的控制性與支撐剛性高效率 24T 刀臂式刀庫設計，換刀迅速且具備極高之可靠度懸臂式操作面板與超大的防護門開啟寬度，提供便利的操作介面與寬敞的上下料作業空間高剛性結構所有鑄件結構皆經過 FEA 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳結構剛性工作台採用放射狀加強肋設計，結構強度大幅提升△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供極佳的切削剛性底座採用最佳跨距設計，提供優異的支撐剛性，確保最佳動態精度立柱與底座接觸面皆經過手工鏟花程序，確保最佳組裝精度、結構強度及均衡負載X 軸行程 1,400 mm 以上之機型，底座採高剛性滾柱型四滑軌設計，底座尺寸依行程長度比例加大，可消除工作台懸垂問題，確保最佳支撐剛性。三軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升高精度軸向進給系統三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確保極致的性能與精度採用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度以及延長螺桿使用年限一體式螺桿馬達座與軸承座，切削應力可更為均勻分佈於鑄件本體，有效提高軸向系統之整體剛性並避免螺桿旋轉變形三軸最快進給可達 48 m/min.雙螺帽旋轉導螺桿  直結式伺服馬達一體式螺桿馬達座一體式螺桿軸承座高性能主軸系統直結式傳動設計，可隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度提供 10,000 rpm、12,000 rpm 與 15,000 rpm 三種選擇，並可依需求搭配不同規格之 FANUC 主軸馬達，滿足各種加工特性浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量主軸頭之主軸結合面、馬達連接鈑皆經過手工鏟花程序，以確保極致的性能與精度主軸頭之主軸結合面鏟花

重要諸元		AF-1000	AF-1060	AF-1250	AF-1460
X 軸行程	mm	1,020	1,060	1,250	1,400
Y 軸行程	mm	550	600	620
Z 軸行程	mm	635	600	620
主軸中心至立柱軌道面距離	mm	588	740	730
主軸鼻端至工作台中心距離	mm	100 ~ 735	100 ~ 700	100 ~ 720
工作台
工作台尺寸 ( X 方向 )	mm	1,200		1,350	1,500
工作台尺寸 ( Y 方向 )	mm	550	600	620
工作台最大載重量	kg	700		1,000
主軸
主軸內孔規格		BT40
主軸馬達 ( 連續 / 30 分鐘 )	kW	5.5 / 7.5 ( 10,000 / 12,000 rpm ) ; 7.5 / 11 ( 15,000 rpm )
主軸轉速	rpm	直結式 10,000 / 12,000 / 15,000
三軸進給
X / Y 軸快速進給速率	m/min.	36
Z 軸快速進給速率	m/min.	24
切削進給速率	m/min.	1 ~ 15
刀庫
刀庫容量	T	24
最大刀具長度	mm	250
最大刀具重量	kg	7
最大刀具直徑 / 鄰刀空	mm	? 75 / ? 150
精度
定位精度 ( ISO230-2 )	mm	0.006	0.008
重現精度 ( ISO230-2 )	mm	0.006
一般規格
控制器		FANUC Oi -MF
氣壓需求	kg/cm?	6
電力需求	kVA	30		35
切削液容量	liter	360	340	430	470
機器重量	kg	7,000	7,000	8,000	8,200

本型錄之規格如有變
