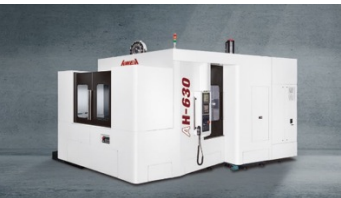

結合先進的結構設計與嚴格的裝配檢驗流程,實現 AH 系列高剛性、高精度、高效率的機械特性,重新詮釋頂級臥式加工機的新基準
10,000 rpm 高速直結式主軸或 705 N-m 大扭力輸出齒輪式主軸設計,滿足不同的加工需求1,200 kg 重負荷工作台,工作台自動交換完成時間僅需 16 秒,人員作業更有效率三軸、刀庫與工作台等核心元件皆採用伺服馬達驅動,可提供快速的加減速運動並降低熱能的產生完整的切削液沖屑系統,結合雙側螺旋捲屑器與大容量水箱,提供高效率的切屑移除效率? 50 mm 高精密雙螺帽旋轉導螺桿,可提供優異的重切削剛性,確保加工精度與延長螺桿使用年限
滾柱型線軌滑塊高規格線軌滑塊,滑塊尺寸較一般規格增加 20%,提供高剛性、重負荷的元件特性
高剛性對稱式結構設計,具備優異的熱流平衡效果,大幅提高結構穩定性與重切削能力立柱採用厚肋壁雙層鑄件設計,結構剛性大幅提升,即使長時間重切削加工亦可保持極佳之精度一體成型底座採用高剛性 T 字箱型結構,結合 X 軸以段差式大跨距軌道設計,可確保在軸向快速進給條件下,最穩固的底座支撐剛性( AH-630 高剛性結構 )
高性能主軸系統10,000 rpm 高速、高功率直結式主軸,有效隔離主軸轉動所產生的熱量,減少熱變位,提升長時間加工精度6,000 rpm 高扭力齒輪式主軸,搭載高馬力輸出 26 kW 主軸馬達,在 352 rpm 可提供 705 N-m 的最大扭矩輸出選配 20 bar 主軸中心出水主軸內孔規格採用 BBT50 兩面拘束刀把,可提供刀把更強固的拘束力,避免因刀具晃動而影響加工精度規格表 | AH-500 | AH-630 | ||
---|---|---|---|---|
X 軸行程 | 780 mm | 1,020 mm | ||
Y 軸行程 | 670 mm | 900 mm | ||
Z 軸行程 | 650 mm | 900 mm | ||
主軸中心至工作台面距離 | 90 ~ 760 mm | 50 ~ 950 mm | ||
主軸鼻端至工作台中心距離 | 150 ~ 800 mm | 200 ~ 1,100 mm | ||
工作台 | ||||
工作台尺寸 | 500 x 500 mm | 630 x 630 mm | ||
工作台分度 ( B 軸 ) | 0.001? | 1? | 0.001? | 1? |
工件最大直徑 / 高度 | ? 700 / 800 mm | ? 1,020 / 1,000 mm | ||
工作台最大載重量 | 500 kg | 1,200 kg | ||
主軸 | ||||
主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW | |||
主軸轉速 | 直結 10,000 rpm | 齒輪 6,000 rpm | 直結 10,000 rpm | 齒輪 6,000 rpm |
主軸內孔規格 | BBT50 | |||
三軸進給 | ||||
X 軸快速進給速率 | 60 m/min. | 48 m/min. | ||
Y 軸快速進給速率 | 48 m/min. | 36 m/min. | ||
Z 軸快速進給速率 | 60 m/min. | 48 m/min. | ||
B 軸快速進給 | 11.1 rpm | |||
切削進給速率 | 1 ~ 10 m/min. | |||
刀庫 | ||||
刀庫容量 | 60 | |||
最大刀具長度 | 400 mm | 500 mm | ||
最大刀具重量 | 20 kg | |||
最大刀具直徑 / 鄰刀空 | ? 115 / ? 230 mm | |||
精度 | ||||
定位精度 ( VDI 3441 ) | P ≤ 0.010 mm / 全長 | |||
重現精度 ( VDI 3441 ) | Ps ≤ 0.015 | |||
一般規格 | ||||
控制器 | FANUC Oi-MD | |||
氣壓需求 | 6 kg / cm? | |||
機械佔地面積 | 4,600 x 3,035 x 3,745 mm | 5,325 x 3,485 x 3,755 mm | ||
機器重量 | 12,000 kg | 16,500 kg |
本公司保留因技術需求,隨時更改內容及文字之權利。
