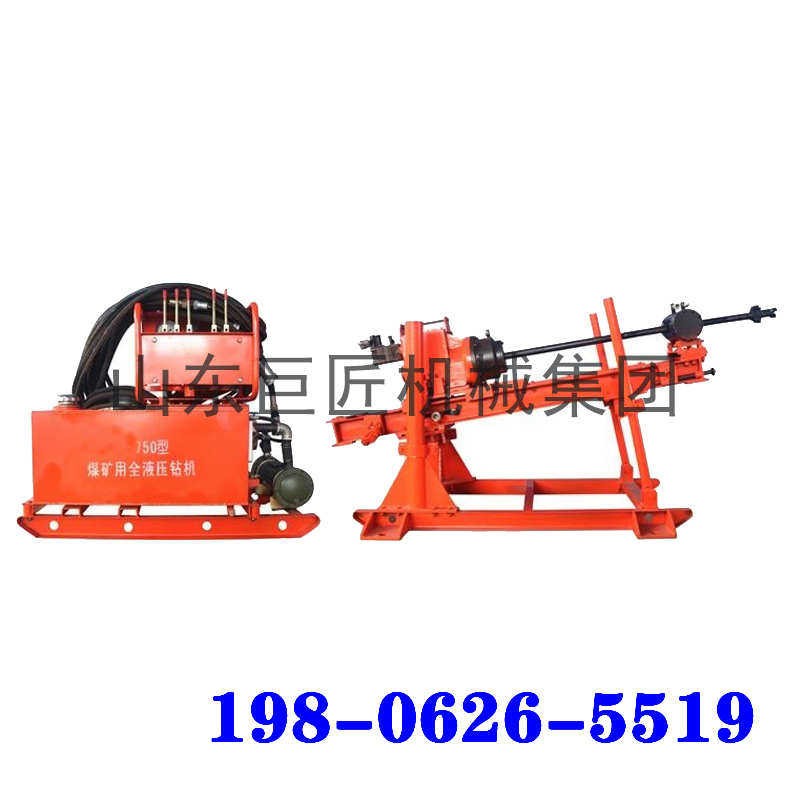

一、ZDY-750煤矿用全液压坑道钻机结构特征
ZDY-750坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接,接头全部采用快速联接头,安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动,将电能转换成旋转油路和推进油路的液压能(压力油),再通过操纵台上的阀组将压力油输送到液压执行机构,从而实现钻机的各种功能。
二、ZDY-750煤矿用全液压坑道钻机适用范围
ZDY750煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽(排)放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。
三、ZDY-750煤矿用全液压坑道钻机技术参数
序号 | 项 目 | 单 位 | ZDY-750 |
1 | 钻进深度 | m | 150 |
2 | 开孔直径 | mm | Ф65,Ф85,Ф115 |
3 | 终孔直径 | mm | Ф65,Ф75 |
4 | 钻杆规格 | mm | Ф42.Ф50 |
5 | 钻孔倾角 | ? | 0~90 |
6 | 钻孔方位角 | ? | 0~360 |
7 | 输出扭矩 | N.m | 750、300 |
8 | 输出转速 | r/min | 120、330 |
9 | 液压系统工作压力 | MPa | 14 |
10 | 推 力 | kN | 50 |
11 | 起拔力 | kN | 30 |
12 | 锚固力 | kN | 80?2 |
13 | 推进速度 | m/min | 0~1.5 |
14 | 推进行程 | mm | 850 |
15 | 电动机型号 |
| YBK2-180M-4 |
16 | 电动机功率 | kW | 18.5 |
17 | 电动机电压 | V | 380/660 |
18 | 油箱容积 | L | 90 |
19 | 工作介质 |
| 上稠40#液压油 |
20 | 主机外形尺寸 | mm | 2107?440?615 |
21 | 泵站外形尺寸 | mm | 1400?700?986 |
22 | 整机重量 | Kg | 1400 |
山东巨匠机械集团有限公司专业供应煤矿用全液压坑道钻机,主要型号有ZDY-650、ZDY-750、ZDY-1250、ZDY-2300、ZDY-1200S、ZDY-1600S、ZDY-1900S、ZDY-3200S、ZDY-4000S。
