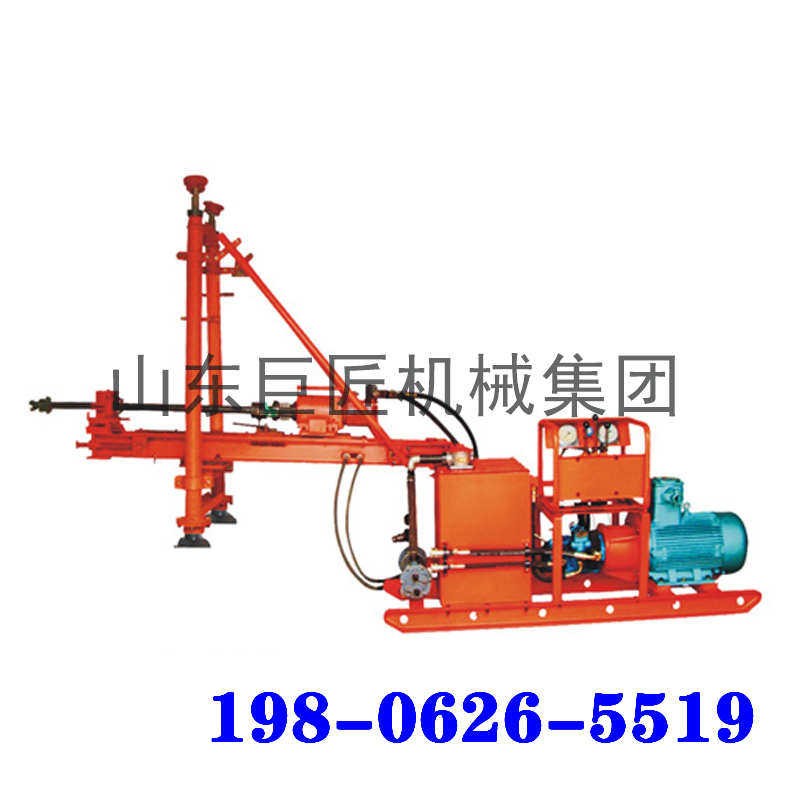

一、ZDY-650煤矿用全液压坑道钻机适用范围
ZDY-650型煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤8的各种煤层、岩层。要求巷道或钻场断面大于6.5㎡，高度大于2.3m，宽度大于2.8m 。它分立柱架和座架两种钻架形式，可根据煤矿井下的巷道高低和使用选择不同的钻架。
二、ZDY-650煤矿用全液压坑道钻机参数
项 目 | 单位 | ZDY-650 | ||
最大钻进深度 | m | 150 | ||
开孔直径 | mm | 75/115 | ||
终孔直径 | mm | 65 | ||
钻杆直径 | mm | 42 | ||
钻孔倾角 | ? | 0～?90? | ||
输出转速 | r/min | 95 | ||
输出转矩 | N．m | 650 | ||
给进力 | kN | 48 | ||
起拔力 | kN | 35 | ||
正常推进速度 | m/min | 0～1.5 | ||
给进行程 | mm | 850 | ||
适应煤岩坚固性系数 | / | f≤8 | ||
噪声 | dB(A) | ≤92 | ||
整机效率 | % | ≥40 | ||
主机外形尺寸(长?宽?高) | mm | 2200?600?500 | ||
整机重量（不包含钻杆） | kg | 1200 | ||
泵 站 | 出油调定工作压力 | MPa | 回转14/给进11 | |
工作介质 | / | 46#抗磨液压油 | ||
油箱有效容积 | L | 96.6 | ||
外形尺寸(长?宽?高) | mm | 1480?700?650 | ||
操 纵 台 | 推进压力 | MPa | 11 | |
反转旋转压力 | MPa | 13 | ||
正转旋转压力 | MPa | 12 | ||
外形尺寸(长?宽?高) | mm | 500?400?450 | ||
电 动 机 | 型号 | / | YBK2-160L-4 | |
额定功率 | kW | 15 | ||
额定电压 | V | 380/660 660/1140 | ||
额定电流 | A | 30/17.5 | ||
额定转速 | r/min | 1460 | ||
二层钢丝编织液压支架胶管总成 | RB2-6、10、13、16、19、22、25、32 | |||
山东巨匠机械集团有限公司专业供应煤矿用全液压坑道钻机，主要型号有ZDY-650、ZDY-750、ZDY-1250、ZDY-2300、ZDY-1200S、ZDY-1600S、ZDY-1900S、ZDY-3200S、ZDY-4000S。
