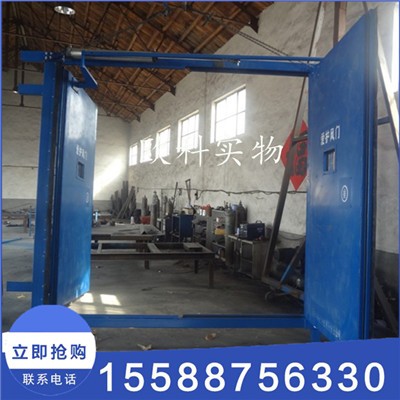

无压风门机械闭锁装置 煤矿井下矿用自动双向无压风门

气控无压风门的结构及工作原理：

（1）风门结构

气控无压风门主要由门框、左右门板、平衡机构、钢丝绳及气缸等组成。

（2）工作原理

 气控无压风门采用煤矿井下高压气体作为气缸的动力源，由电磁阀控制气缸1推杆收缩，通过连接在推杆上的钢丝绳3来拉动平衡杆4，从而带动直架和弯架5，调控风门的开启。当推杆伸出时，钢丝绳呈现为松驰状态，此时钢丝绳对风门的牵制力为零， 风门则在配重坠陀2的作用下，回到关闭状态。

欧科牌无压风门主要参数

风门开启形式为异向同步开闭.

手动开启力150N左右.

门扇开启角度≥90度.

欧科牌无压风门特点：

1、风门开启力小，开启力与风压大小及风向无关；

2、双向隔风，漏风量小，无需再设反向风门；

3、钢质构造，结构简单，坚固耐用；

4、关闭平稳，安全可靠；

5、防火性能好，能有效阻止皮带运输巷可能发生的火灾，防止火灾及***气体进入其它巷道；

6、压力平衡式风门既能手动听操作，也可动力操作，如再加一套控制系统，可实现风门的自动开启；

7、两道风门之间可实现相互闭锁。
