ZP127矿用自动洒水降尘装置（测尘喷雾）

1、系统概述：

ZP127矿用自动洒水降尘装置（测尘喷雾）适用于矿井运输大巷、采掘回风巷道、煤流系统等场所。该装置由热释光控传感器、粉尘浓度传感器、控制主控箱（含不锈钢降尘阀体），实现降尘、净化空气环境的效果，是改善和治理粉尘作业环境、有效防治粉尘危害的重要措施。2、系统组成原理示意图：

3、工作原理：

当粉尘浓度达不到粉尘浓度传感器的设定值时，自动喷雾装置不工作，当粉尘浓度超过粉尘浓度设定值时，粉尘转接板将信号送入主控器的输入信号端子，主控器控制电动球阀开启，开始喷雾。一般还要配2台红外热释光传感器一块使用，当有人通过时停止喷雾，人通过后延时设定的一段时间后继续喷雾。

4、功能特点：

1）装置的粉尘转接板为粉尘浓度传感器提供电源，接收粉尘浓度传感器发送的信号。并且可用遥控器调节粉尘浓度报警值的大小

2）装置主控箱结构为隔爆兼本质安全型，采用高性能单片机设计，可根据实际情况进行程序改动，工作方式灵活，易于操作。

3）装置主控箱工作方式根据现场需求由遥控器设定，并可根据现场需求设定延时时间。

4）液晶显示屏可显示装置名称、型号、功能及喷雾延时时间，显示主控系统及传感器、电动球阀的工作状态。

5）粉尘浓度传感器采用光散射原理检测煤矿井下空气的粉尘浓度，具有多种标准信号制式输出及报警功能，传感器并且具备调零、预设K值、报警点设置等功能。

5、系统参数：1）装置主控箱的电源电压：127VAC；2）电压波动范围：标称值的80%～120%；3）电动球阀工作电压：15VDC；4）电动球阀水压适用范围: 0.2MPa～7.0MPa，球阀通径：20mm；5）本安输出：15V/518mA；              6）粉尘浓度传感器供电电压：9V‐22V DC；工作电流≤250 mA，测量范围：0 .1mg/m  ～ 1000 mg/m ，信号输出：当粉尘浓度低于设定值时输出低电平信号，当粉尘浓度高于设定值时输出高电平。7）传感器具有报警功能，报警点可在0 .1mg/m -1000 mg/m 范围内任意设置，报警显示值与设定值的差值不超过粉尘浓度测量相对误差要求。5、配置清单：

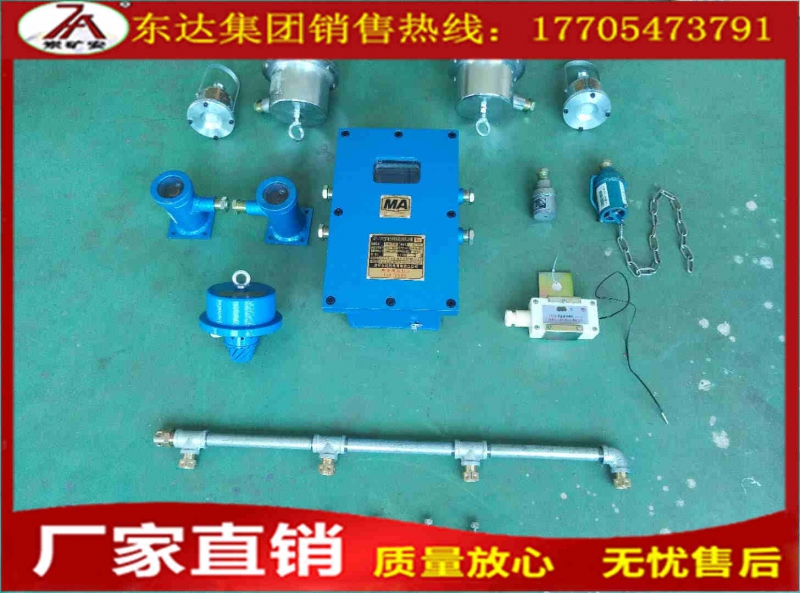

1、ZP-127Z矿用自动洒水降尘装置主控箱       1台

2、DFH-15/7矿用本安型电动球阀              1台

3、GCG1000矿用本安型粉尘传感器            1台

4、ZP-12R矿用自动洒水降尘装置用热释传感器  2台

5、降尘水幕（标配4米6喷头）               1套
