滚轮罐耳结构原理

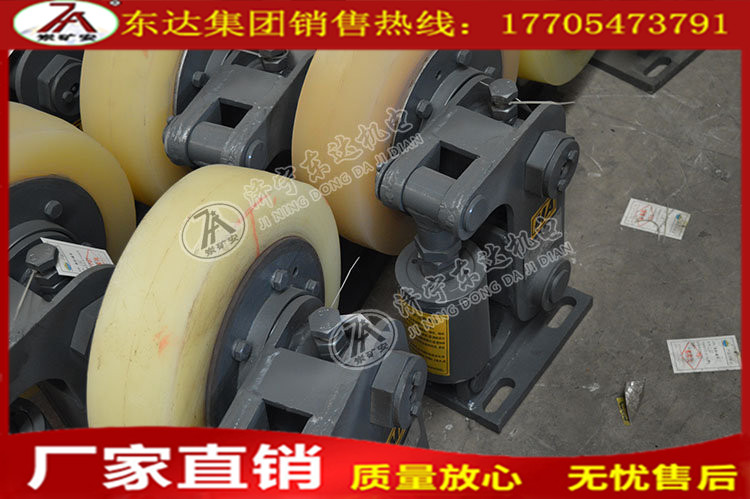

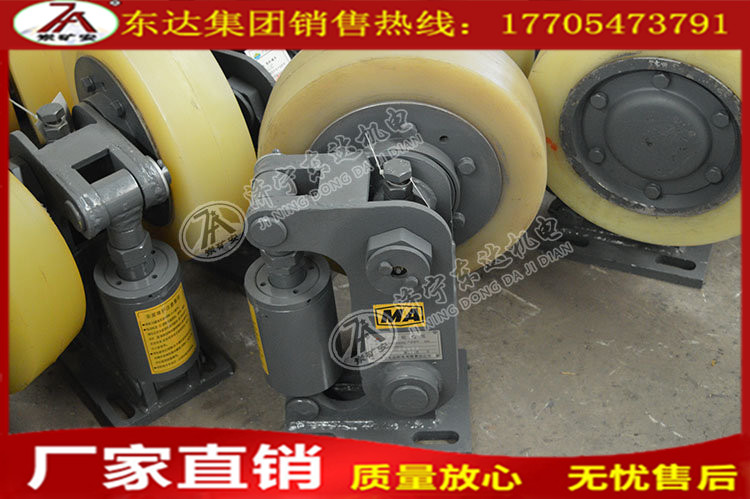

滚轮罐耳是我公司自行研制开发的组合钢罐道导向装置，滚轮罐耳主要由滚轮、支架、弹簧缓冲装置，底座等组成。弹簧缓冲装置由调节套、调节螺杆、螺母、碟簧轴、导向套、并帽、紧定螺钉、碟簧、平键、缸筒等组成。

滚轮罐耳缓冲装置采用碟形弹簧组，其作用原理是滚轮受车通过支架、调节套、调节螺杆、碟簧轴施与碟簧轴上、下运动释放和压缩碟簧组实现缓冲。

碟簧轴在导向套内及缸筒底部的导向孔内上下运动，碟簧轴下端铣有键曹，受缸筒底部平键的作用碟簧轴不能转动。导向套拧入缸筒并压住碟簧轴使碟簧轴的轴肩压紧碟簧，为了安全可靠导向套用并帽锁紧，并与缸筒一起配钻孔、攻螺纹，用紧定螺钉紧固。




滚轮罐耳产品说明
L系列滚轮罐耳用于矿山提升容器的导向缓冲，我公司生产的滚轮罐耳拥有多项专利(专利号：CN2.0)，技术性能国内领先。
本产品采用先进的密封技术，适应淋水、煤尘等恶劣环境。轮头安装采用三锁紧结构，彻底避免掉轮头事故的发生。滚轮采用四氢呋喃-环氧丙烷共聚醚型聚氨酯浇注，具有高弹性、耐撕裂、抗水性、抗油性的优点。滚轮磨损补偿调节采用左、右旋螺杆，调节迅速便捷。机座、摆架采用优质钢板焊接成型，体积小、重量轻，安装轻便。

滚轮罐耳结构特点
1.缓冲性能好，运行稳定；
2.使用寿命长；
3.滚轮磨损后补偿调节简便、可靠；

4.安装、维护轻便。

运转中由于滚轮的胶层被磨损，通过调节螺杆调节滚轮使滚轮前倾靠近罐道。调节螺杆一端为左旋螺纹另一端为右旋螺纹，分别拧入调节套和碟簧轴，调整时松开调节螺杆下边的螺母，逆时针转动调节螺杆，螺杆拧出，滚轮前倾靠近罐道，调好后紧固调节累杆下边的螺母。
安装、使用
滚轮罐耳的安装
将滚轮罐耳用螺栓与提升容器连接，调整好三个滚轮罐耳相对罐道的位置，保证与罐道的间隙一致，轴心线水平，径向中心线垂直于罐道面，然后锁紧固定螺栓。
滚轮罐耳的使用
根据滚轮磨损情况，应对滚轮进行调整，方法是松开螺杆锁紧螺母，转动螺杆使滚轮靠向罐道，间隙0~2mm，调好后紧固锁紧螺母。
注意事项及警示
应定期对滚轮主轴顶丝、螺母、轴端螺母及其余紧固件是否紧固、滚轮是否松旷、滚轮运转和磨损情况及摆架是否变形等进行检查，如发现异常应查明原因，复原后才能使用。
如发现质量问题，不得自行拆卸，应与经销商协商修理或退还，也可直接与本公司联系。
