100KV耐电压强度电压击穿试验机 ； 结构特点：

 ；  ；电压击穿试验仪采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了最新标准里面关于极慢速试验和极快速试验的最新要求，保证用户可以自由选择升压速率。

100KV耐电压强度电压击穿试验机 ； 试验方式：

1、绝缘试样空气中击穿、耐压试验或阶梯试验；
2、绝缘试样浸油中击穿、耐压试验或阶梯试验；
注：根据用户要求，可定制其他试验方式。

计算机系统及软件包

1、试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统。

2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验。

3、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；

4、可对试验数据进行编辑修改，灵活适用；

5、试验条件及测试结果等数据可自动存储；

6、试验报告格式灵活可变，适用于不同用户的不同需求；

7、可对一组试验中曲线数据的有效与否进行人为选定；

8、试验结果数据可导入EXECL，WORD文档编辑；

9、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；

10、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

11、仪器运行的持久性:仪器可连续运行使用，不需为保护仪器而定期停机。

安全说明：

1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

2、直流试验放电报警功能:在设备做完直流试验时，当开启试验门时设备会自动报警，直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全，不能直接拿取电极，起到提醒使用人员放电以免造成伤害)。

3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。

4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

5、安全保护：

（1）门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。

（2）电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为在零位

（3）终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后，自动终止并归零

（4）高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行，增长使用寿命如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。

（5）独立接地保护

（6）短路保护

（7）软件误操作保护

（8）漏电保护

（9）实验结束放电保护

击穿电压是使电介质击穿的电压，电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。

在强电场作用下，固体电介质丧失电绝缘能力而由绝缘状态突变为良导电状态。导致击穿的最低临界电压称为击穿电压，在均匀电场中，击穿电压与固体电介质厚度之比称为击穿电场强度，它反映固体电介质自身的耐电强度。

不均匀电场中，击穿电压与击穿处固体电介质厚度之比称为平均击穿场强，它低于均匀电场中固体电介质的介电强度。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

 ；

击穿电压也是评定绝缘油电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射击电子。当电子具有足够能量时，可以使油分子微化离解。

于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行中油的击穿电压低是变压器工作危险的信号。

　一般的电器元件都是有电压限制的，不能超过它的耐压值，超过了这个电压就会击穿，元件就是损坏了。这个会使元件击穿的电压就叫做击穿电压。　　

　　击穿电压是使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。

 ；

　　击穿电压也是评定绝缘油(包括变压器油、电容器油、电缆油等)电气性能的一项指标，可用来判断绝缘油含水和其他悬浮物污染的程度，以及对注入设备前油品干燥和过滤程度的检验。

　　对清净干燥的油施加一个逐渐升高的电压时，在电压的负极端会发射电子，当电子具有足够能量时，可使油分子微化离解，于是整个离解过程随电压升高而加强，当达到某一个电压后，会产生大量传导电流而形成电弧，这种现象被称为击穿，此时的电压被称为击穿电压。若油中有水或固体物存在时，则会使击穿电压变小，这是由于水和固体物的导电性均比油大之缘故。运行油中的击穿电压低是变压器工作危险的信号。

　　对于变压器油国内外标准，规定的击穿电压一般在40-50 kV，高的达60kV甚至更多。

你所说的“油击穿电压”的油都是绝缘油，尽管是绝缘油那也是有极限的（什么都没有绝对的），所以说“油击穿电压”就是油被击穿了时的电压值，一般这个值的得出是要用专用的设备来对有做实验：有一油杯，里面盛着要做实验的油，油杯内有一对电极（2个小圆饼型的），对电极逐渐加电压，直至油被击穿，实验三次，取平均值，既得“油击穿电压”！一般都在几万伏。

变压器绝缘油的击穿电压不合格原因有：绝缘油品质出现劣化、水分过大潮湿、杂质过多和温度变化大等。绝缘油的主要功能是冷却和绝缘，还具有消灭电路切断时产生的电弧的作用。

电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。

 ；

击穿电压breakdown voltage

1.(在连续升压试验中）在规定的试验条件下，试样发生击穿时的电压。

2.（在逐级升压试验中）试样承受住的最高电压，即在该电压水平下，整个时间内试样不发生击穿。

电气强度electric strength

在规定的试验条件下，击穿电压与施加电压的两电极之间距离的商。

注：除非另有规定，应按本部分5.4规定测定两试验电极之间的距离。

整机组成：

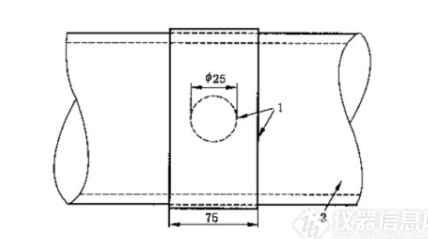

升压部件：由调压器和高压变压器组成0～50KV的升压部分。动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。试验电极：根据国家标准(1408.1-2006)随设备提供三个电极，具体规格为：Ф25mm?25mm两个；Ф75mm?25mm一个。（订做除外）

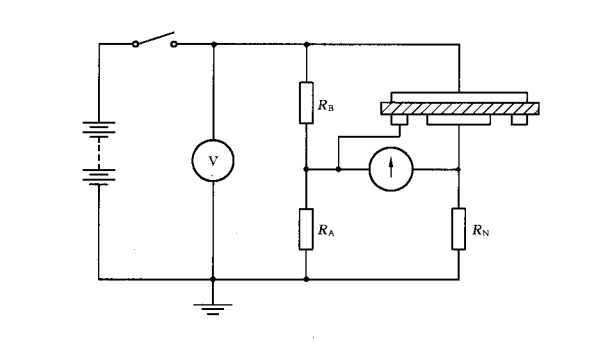

电极和试样

金属电极应始终保持光滑、清洁和无缺陷。

注1：当对薄试样进行试验时，电极的维护格外重要。为了在击穿时尽量减小电极损伤，优先采用不锈钢电极。

接到电极上的导线即不应使得电极倾斜或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响。

注2：试验非常薄的薄膜（例如：<；μm厚)时，这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

产品描述

电压击穿试验仪，由电脑控制，通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。

本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。可以随时调取当前及历史试验数据进行查看，编辑及修改实验结果。

可对软件设置密码，生成密码保护，做到专机专人操作，避免无关人员误操作，试验结果编辑修改后打印，方便操作更加人性化。

仪器采用先进的无触点原件匀速调压方式，淘汰同类产品中机械传动升压方式

技术参数

01、相关型号：BDJC-10KV、BDJC-30KV、BDJC-50KV、BDJC-100KV

01、输入电压： 交流220 V

02、输出电压： 交流0--50 KV  ；直流0—70 KV  ； ；

03、电器容量：5KVA

04、高压分级：0--5KV；0-10KV；0-20KV

05、升压速率：100V/S  ；200V/S  ；500V/S  ；1000V/S 2500V/S 3000V/S

06、试验方式：直流试验：1、击穿试验2、梯度升压  ；3、耐压试验

 ； ； ； ； ； ； ； ； ； ； ；交流试验：1、击穿试验  ；2、梯度升压  ；3、耐压试验

07、击穿判停方式：1、电压判停2、电流判停

08、电压试验精度： ≤1％

09、电极规格： ￠25mm两个  ； ；￠75mm一个

10、主机尺寸：长宽高-800*800*1450（MM）

主要配置：

1、试验主机一台  ； ； ； ； ； ； ； ； ； ； ； ； ；5万伏高压发生器一台

2、电磁自动放电装置一套。  ； ； ； ；电压击穿计算机测控软件一套

3、全自动微电脑电压调压装置一套(串口方式)

4、试验电极规格(紫铜)  ； ； ； ； ； ； ； ；计算机一套(专用抗强干扰计算机)

5、试验用油盒一只：材质为有机玻璃  ； ； ； ；国家一级计量鉴定质检份

6、产品使用说明书一份  ； ； ； ； ； ； ； ； ； ； ；合格证一份

产品特点：

1、采用智能集成电路进行匀速升压。

2、支持短时间内短路试验要求。

3、电压试验精度： ≤1％。

4、试验电压连续可调：0--50KV。

5、电流可采集到mA级。

6、出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。

7、电源：220V?10%的单相交流电压和50Hz?1%的频率。

8、电流电压稳定度:外界电源电压波动10%时

金属电极的维护与使用需遵循以下关键要点：

1. . 电极状态要求 .

金属电极应始终保持光滑、清洁且无缺陷，以确保测试结果的准确性 . 1。

对薄试样（如薄膜）进行试验时，电极维护尤为重要，建议优先采用不锈钢电极以减少击穿时的损伤 . 1。

2. . 导线与电场控制 .

连接电极的导线需避免导致电极倾斜或移动，同时防止试样压力变化 . 1。

导线不得显著干扰试样周围的电场分布，以确保测试环境的稳定性 . 1。

3. . 特殊试样的处理 .

对于极薄试样（如厚度＜μm级），相关产品标准需明确规定电极类型、操作程序及试样制备方法 . 1。

4. . 电极维护通用原则 .

定期清洁金属电极表面污染物，避免使用研磨剂处理玻璃膜或聚合物膜 . 23。

参比电极需每日检查电解液液位，每月至少更换一次电解液，并确保隔膜清洁 . 23。

测量电极（如ISE电极）需每周彻底清洁，未涂层金属环应定期抛光以保持响应速度 . 23。

5. . 储存注意事项 .

电极需正确储存以延长寿命，避免干燥或机械损伤；pH电极长期不用时应浸泡于含3mol/L KCl的专用储存液中 .
